Центробежный насос из стали с механическим уплотнением
серия GCM-HSN, альтернативное название GTCI4
Краткое описание
Насос с корпусом из нержавеющей стали для перекачивания химических жидкостей. Обеспечивает надежную работу в тяжелых промышленных условиях.
Корпус насоса из нержавеющей стали марок: SS304, SS316
— макс. подача: до 3050 л/мин (183 м3/ч)
— напор: до 35 м
— размер патрубка: 25...125 мм
— мощность: от 0.37 до 15 кВт
Условия поставки
Цена: от 62 930 ₽*
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
доставка по РФ
*Указана цена за минимальный типоразмер
Проверьте качество насоса GEMATECH
Бесплатно пришлем насос на тест
Общая информация
Краткое описание
GCM-HSN — cерия горизонтальных центробежных насосов из нержавеющей стали для перекачивания широкого спектра технологических жидкостей. Конструкция из коррозионностойкой нержавеющей стали позволяют использовать насосы в химической промышленности, системах водоподготовки и очистки, гальванике и других технологических процессах.
Кодировка
1 - Серия центробежного насоса
центробежный насос металлический
2 - Тип насоса
горизонтальный с механическим уплотнением
3 - Материал корпуса:
SS — нерж. сталь AISI304
LL — нерж. сталь AISI316
4 - Условный диаметр входа/выхода
40-40 — DN 40 входного патрубка,
DN 40 выходного патрубка
5 - Диаметр рабочего колеса
I112 — 112 мм
6 - Тип присоединения насоса
D — фланец
7 - Мощ-ть мотора и кол-во полюсов
0 — без мотора
0.75-2 — 0.75 кВт, 2 полюса
8 - Моноблочность
M — моноблочное исполнение насоса и мотора
9 - Вид исполнения мотора
ST — общепромышленный
10 - Дополнит-ая характеристика насоса
M10 — одинарное торцевое уплотнение без промывки
11 - Опции насоса
S3 — (S — в насос встроены датчики; 3 — число ТИПОВ датчиков, посадочное место под датчик тоже учитывается) Примеры типов датчиков: датчик вибрации; датчик потока.
N — опций нет
12 - Дополнительная характеристики мотора
MS3 — (S — в мотор встроены датчики; 3 — число ТИПОВ датчиков) Примеры типов датчиков: РТС-термисторы;
датчики температуры подшипников; датчик частоты вращения.
N — нет дополнительных характеристик мотора
13 - Код сборочной линии
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Ассортимент и характеристики
Рабочие температуры жидкостей: от 0 до +80 °C.
Допустимый диапазон температуры окружающей среды от -5 до +50 °C.
Модель (нажмите, чтобы увидеть график производительности)
Макс. подача
Макс. напор
Макс. напор
DN входа/выхода
Мощ-ть двигателя
Наличие
150 л/мин
9 м3/час
14 м
25/25
0.37 кВт
под заказ
200 л/мин
12 м3/час
14 м
25/25
0.75 кВт
под заказ
250 л/мин
15 м3/час
14 м
40/40
0.75 кВт
под заказ
383 л/мин
23 м3/час
17.5 м
40/40
1.5 кВт
под заказ
500 л/мин
30 м3/час
17.5 м
50/50
1.5 кВт
под заказ
500 л/мин
30 м3/час
20 м
50/50
2.2 кВт
под заказ
600 л/мин
36 м3/час
20 м
65/65
2.2 кВт
под заказ
633 л/мин
38 м3/час
23 м
50/50
3.7 кВт
под заказ
700 л/мин
42 м3/час
23 м
65/65
3.7 кВт
под заказ
1033 л/мин
62 м3/час
27 м
80/80
5.5 кВт
под заказ
1533 л/мин
92 м3/час
27 м
100/100
5.5 кВт
под заказ
1033 л/мин
62 м3/час
31 м
80/80
7.5 кВт
под заказ
1800 л/мин
108 м3/час
27 м
100/100
7.5 кВт
под заказ
1866 л/мин
112 м3/час
31 м
100/100
11 кВт
под заказ
2700 л/мин
162 м3/час
27 м
125/125
11 кВт
под заказ
2133 л/мин
128 м3/час
35 м
100/100
15 кВт
под заказ
3050 л/мин
180 м3/час
27 м
125/125
15 кВт
под заказ
Конструкция насоса

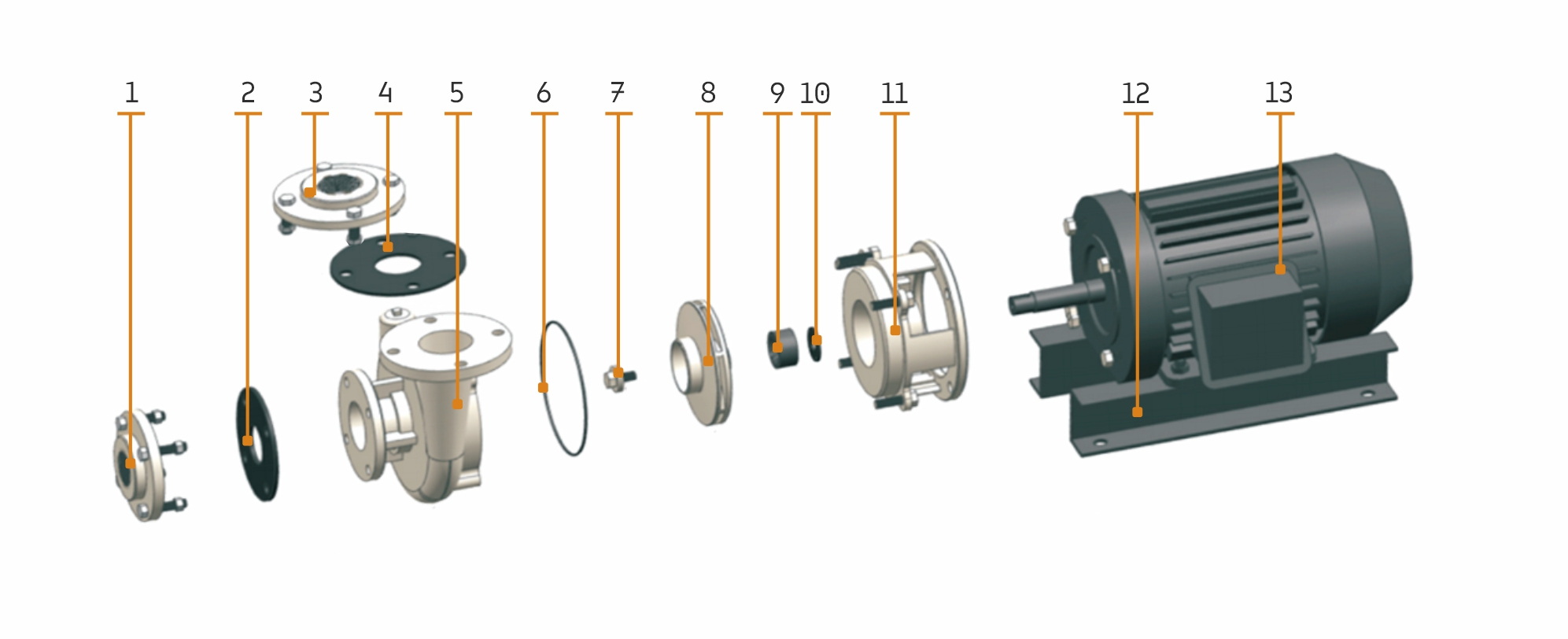

Насос GСM-HSN c механическим уплотнением в разборе
Насос поставляется с ответными фланцами, прокладками и крепежом.
- Всасывающий фланец
- Прокладка
- Нагнетательный фланец
- Прокладка
- Корпус насоса
- Уплотнительное кольцо
- Винт рабочего колеса
- Рабочее колесо
- Механическое уплотнение
- Механическое уплотнение
- Опорный кронштейн
- Рама
- Электродвигатель

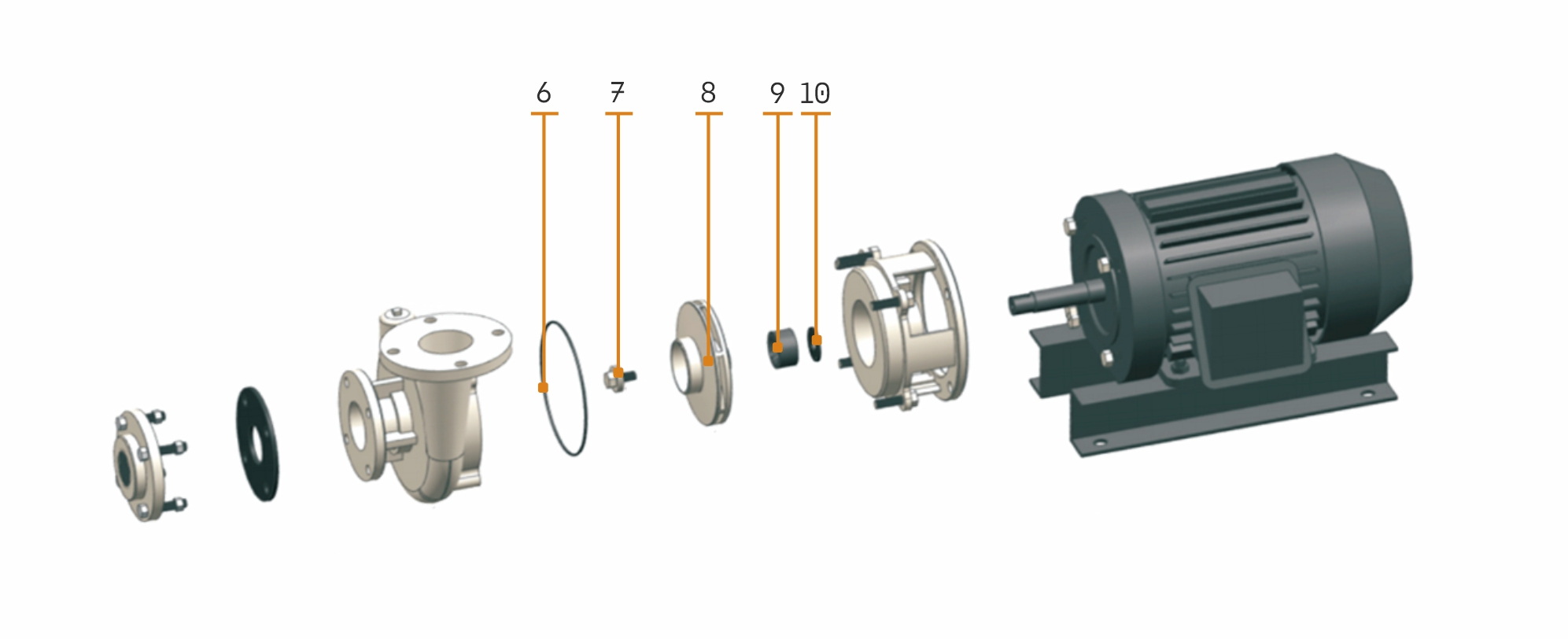

Ремонтный комплект насоса GСM-HSN
Внимание: детали для ремонта поставляются только в составе рем.комплекта.
6. Уплотнительное кольцо PTFE
7. Винт рабочего колеса
8. Рабочее колесо
9. Механическое уплотнение
10. Механическое уплотнение

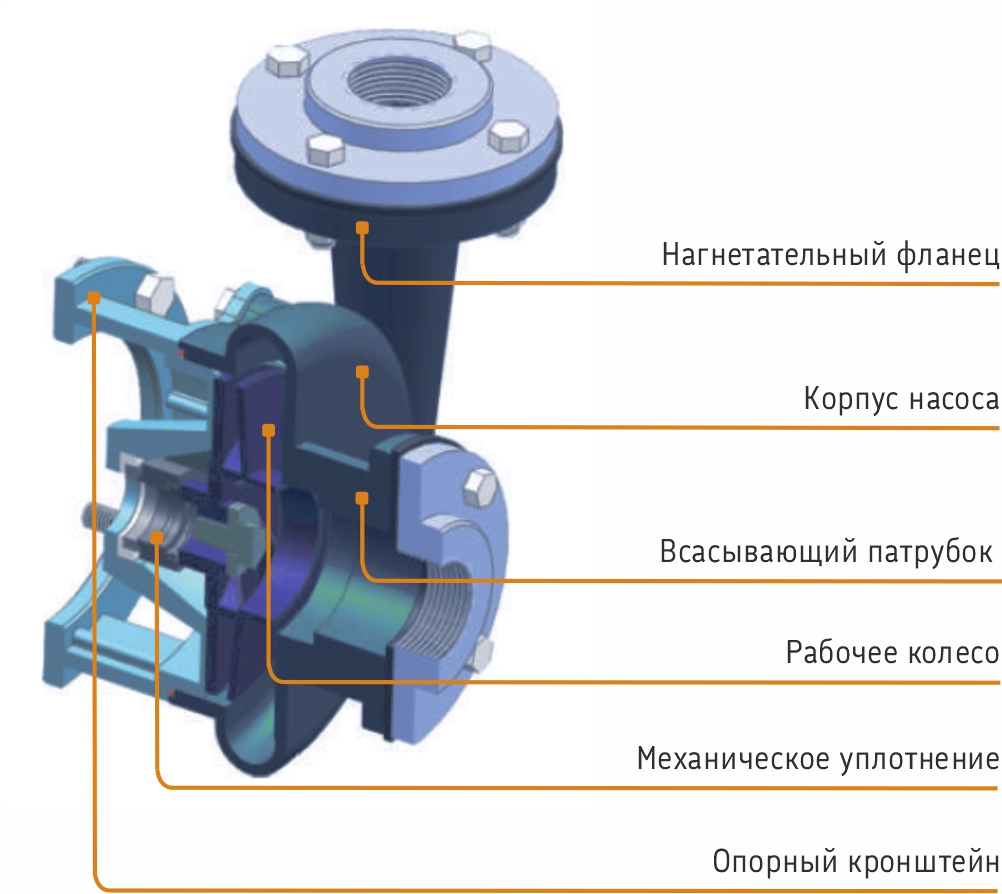

Устройство и принцип действия
Через вал электрический мотор передаёт вращающее усилие на рабочее колесо.
Во входной патрубок поступает жидкость, выбрасывающаяся в выходной патрубок под действием центробежной силы. Центробежная сила образуется в результате движения рабочего колеса.
Когда жидкость поступает в выходной патрубок, в центральной части колеса образуется разряжение, обуславливающее появление разности давлений между центром насоса и выходом из него.
Из-за появившегося перепада давлений жидкость поступает из входного патрубка внутрь корпуса насоса.
Находящаяся в корпусе жидкость снова поддаётся воздействию центробежной силы, после чего цикл повторяется вновь.
Общие преимущества
- Материал корпуса — нержавеющая сталь SUS304 / SUS316, что обеспечивает высокую стойкость к коррозии и воздействию агрессивных сред.
- Широкий выбор моделей — возможность подобрать насос под требуемые расход, напор и условия эксплуатации.
- Надёжное механическое уплотнение SiC — износостойкость и стабильная герметичность.
- Компактная конструкция — удобство монтажа и обслуживания.
- Низкий уровень шума и вибрации.
- Высокая эксплуатационная надежность.
- Высокая производительность.

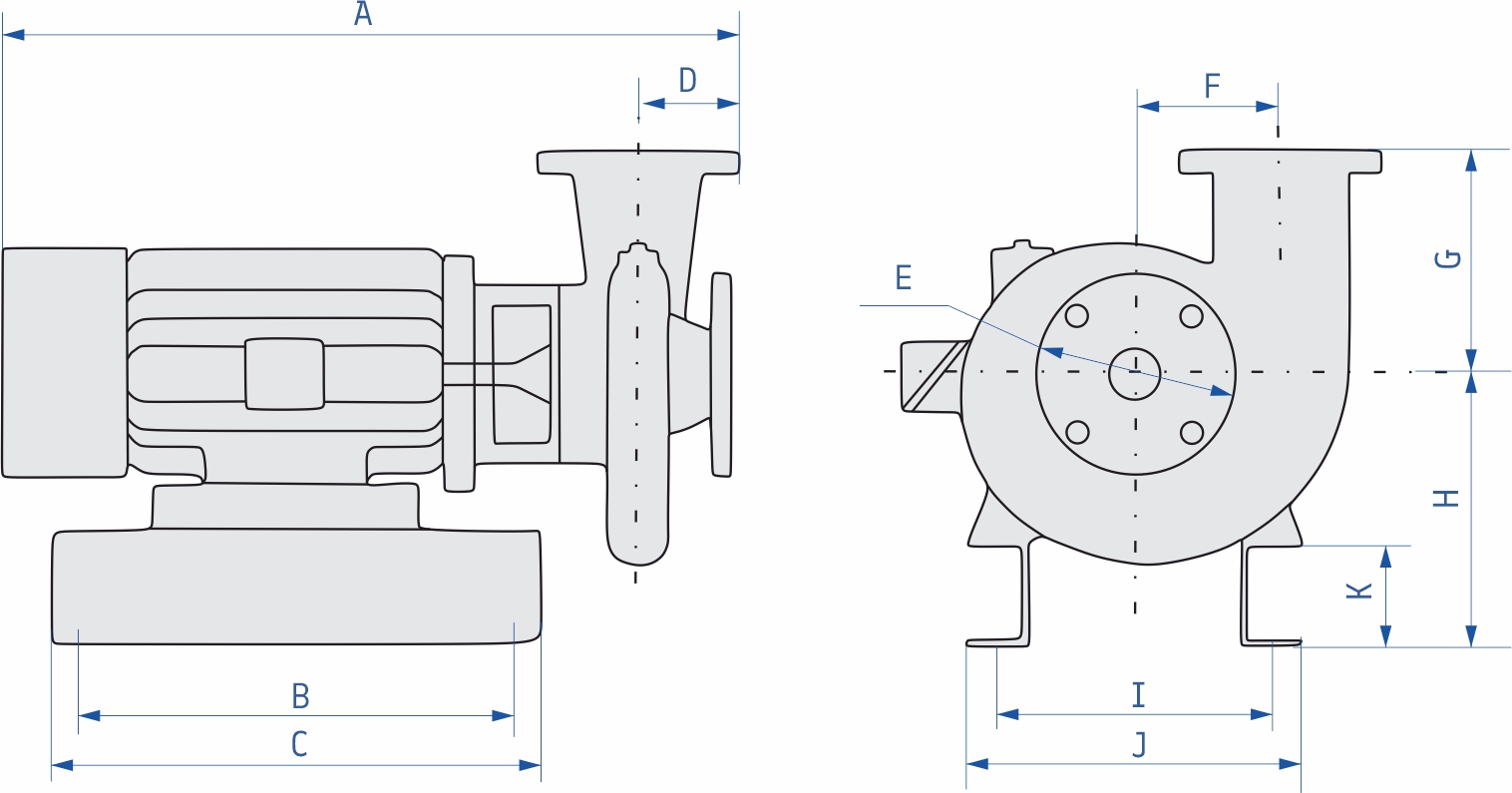

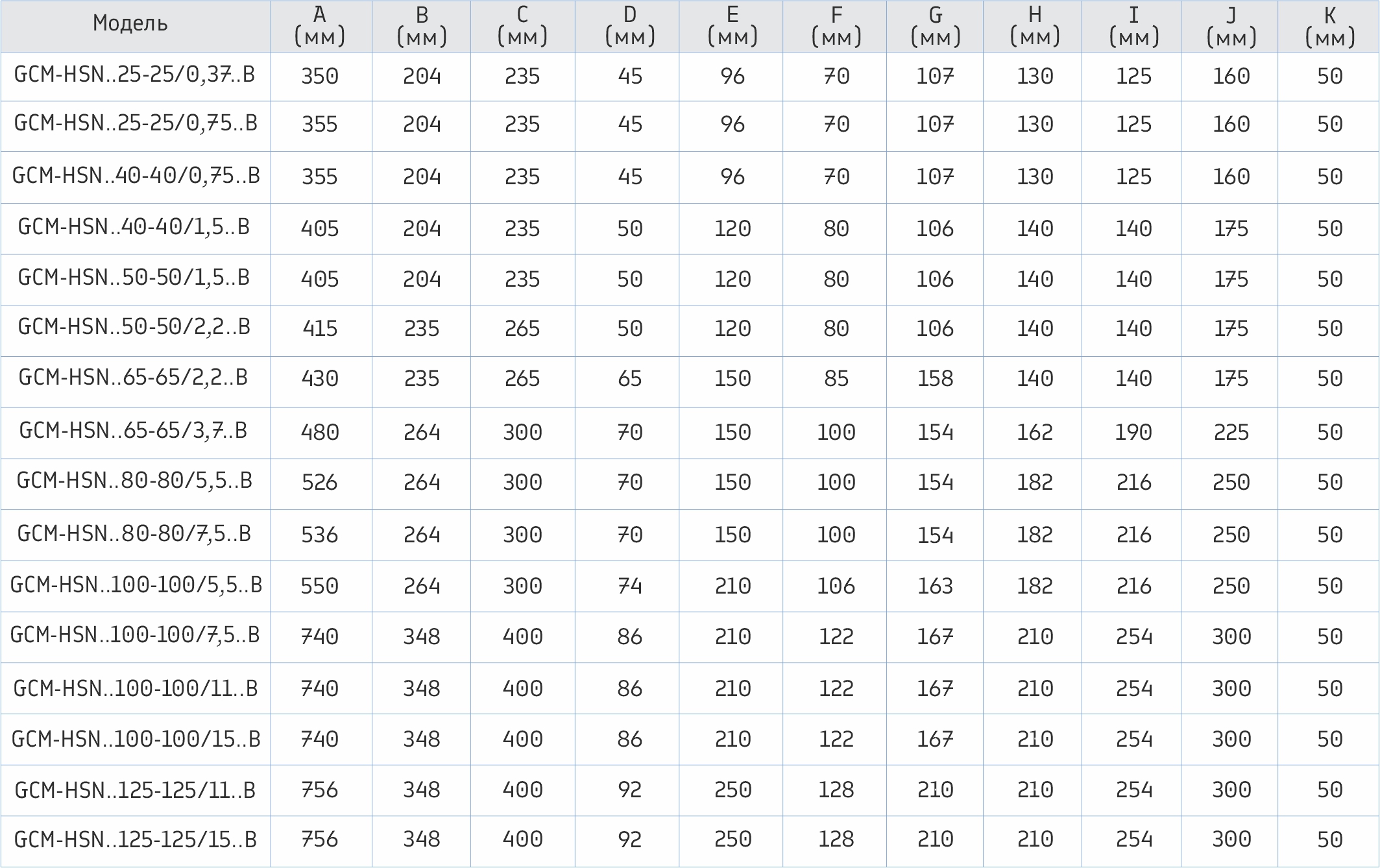

Габаритный чертеж
