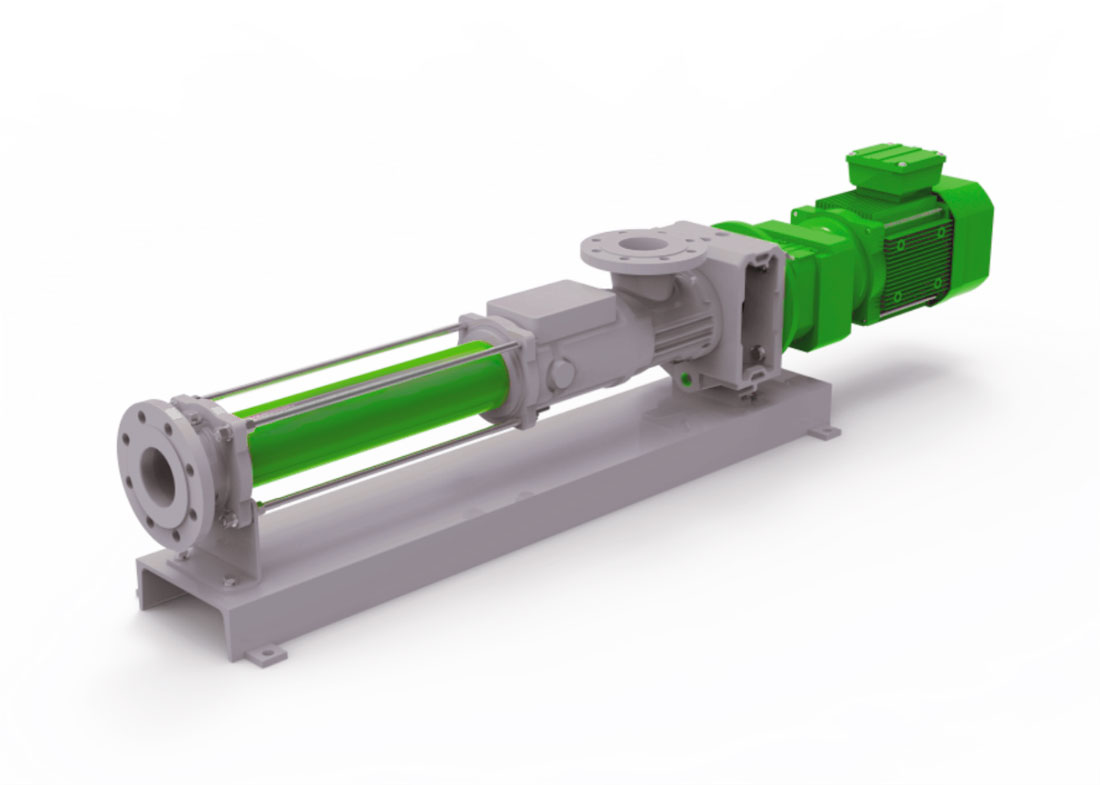

Винтовые насосы GTS
напрямую с завода на 25% дешевле аналогов
Краткое описание
Самовсасывающие насосы для перекачки высоковязких, чувствительных к сдвигу продуктов и абразивных сред без пульсации.
— подача до 600 м3/ч,
— давление до 72 бар,
— вязкость до 1 000 000 сПз,
— размер частиц до 29 мм
— высота самовсасывания 8,5 м
Аналог насосов NETZSCH, Seepex, Soltec, PCM, Nova Rotors.
Условия поставки
Цена: от 330 100 ₽*
срок производства 8 недель
отсрочка платежа
расширенная гарантия до 5 лет
бесплатная доставка
*Указана цена за минимальный типоразмер
Проверьте качество насоса GEMATECH
Пришлем насос на тест
Общая информация
Краткое описание
Винтовые насосы серии GTS предназначены для перекачки вязких и абразивных жидкостей. Спиральный ротор, вращаясь внутри статора, создает герметичные камеры, которые перемещают жидкость от входа к выходу. Это обеспечивает плавную и беспрерывную подачу, минимизируя пульсации и вибрации.
Винтовые насосы широко используются в таких отраслях как нефтехимия, пищевая промышленность, фармацевтика, и водоочистка.
Модификации насоса
Конструкции насоса
NT — прямое соединение с двигателем:
– HNT +с бункером и шнеком
– HNTМ +с большим бункером и шнеком
BS — соединение с двигателем через подшипниковую стойку:
– HBS +с бункером и шнеком
– HBSM +с большим бункером и шнеком
BEM — соединение с двигателем через подшипниковую стойку и ременную передачу
– BEML + составной ротор на высокое давление
Монтажные положения вала
V — вертикальное, полупогружное
H — горизонтальное
Типы уплотнения вала
SB — сальниковая набивка;
SBQ — сальниковая набивка с промывкой;
LP — манжетное уплотнение (по запросу)
SC — картриджное уплотнение;
DC — двойной картридж;
DCQ — двойной картридж с промывкой
MS — механическое уплотнение;
MSQ — мех. уплотнение с промывкой
MSB — сильфонное мех.уплотнение
DMS — двойное мех.уплотнение
Материалы корпуса
C — чугун
S — SS304
L — SS316
M — SS904L
K — SS420
D — Дуплексные сплавы SS2205/SS2507
T — Титановый сплав (CT4)
H — Hastelloy HC270/ C276
Q — 40Cr
Материалы ротора
S — SS304/SS304 с хромированным покрытием
L — SS316/SS316L/SS316Ti
M — SS904L
C — SS420/SS420 с хромированным покрытием
D — Дуплексные сплавы SS2205/SS2507
T — Титановый сплав
H — Hastelloy C276
G — Литая сталь с карбид-фольфрамовым покрытием
V — Cr12MoV высокотвёрдая сталь
Материалы статора
N — NBR
R — NR
F — NRF пищевая резина
O — HPNR
E — EPDM
V — Viton (FPM, FKM)
H — HNBR
P — PU
T — PTFE
Размеры условного прохода присоединения (в мм)
15/25/32/40/50/65/80/100/
125/150/200/250/300/400
Тип присоединения и диаметр выходного отверстия
H — штуцер под шланг
D — фланец
O — овальный фланец
T — резьбовое соединение
G — клеевая муфта
W — под приварку
C — три-клэмп
Условный диаметр ротора (в мм)
3/5/8/10/15/20/30/35/40/50/
60/70/90/100/120/150
Варианты геометрии ротора
S — cтандартный однозаходный
D — cтандартный двузаходный
L — удлиненный однозаходный
P — удлиненный двузаходный
Варианты давления, бар
06/12/18/24/30/36/48
Мощность мотора и количество полюсов
0 — без мотора
15-4 — 15кВт, 4 полюса
Моторы до 80 кВт
Исполнение мотора
ST — общепромышленный
VDR — для работы с ЧРП
EX — взрывозащищенный
EXVDR — взрывозащищенный для работы с ЧРП
VDI — со встроенным частотно-регулируемым приводом
Частота вращения вала
100-1000 об/мин
Опции
G — дробилка (мацератор) для перекачивания сред, склонных к комкованию
T — тележка
Р1 — датчик температуры статора (защита от сухого хода)
М1 — датчики температуры подшипников
М2 — датчкики обмоток РТС
M3 — датчики обмоток PT100
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011

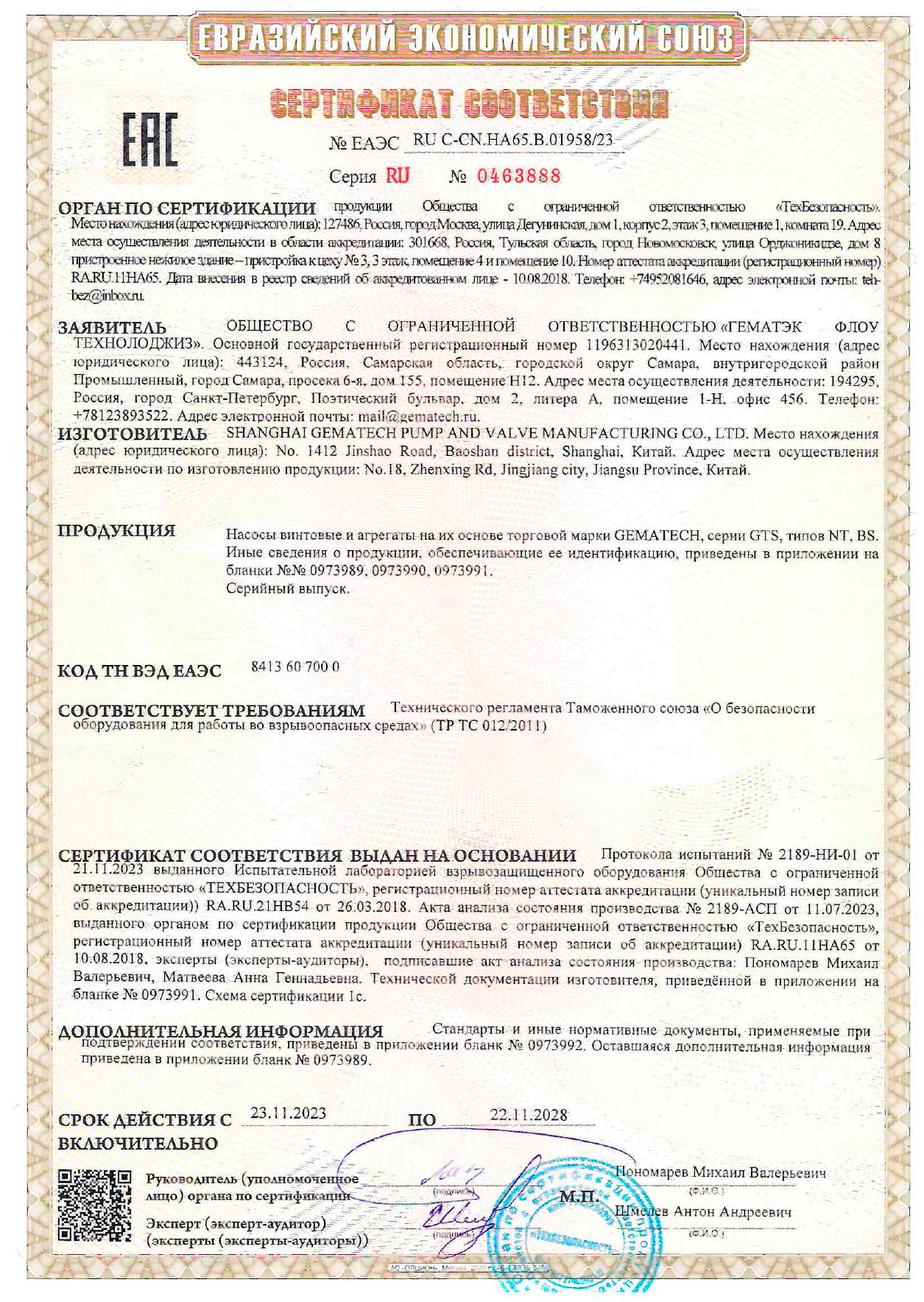

сертификат по ТР ТС 012/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Сертификат ТРТС 012, взрывозащита
Комплектация насоса подразумевает большую вариативность исполнения. Для детального подбора оставьте свои данные, мы вам перезвоним.

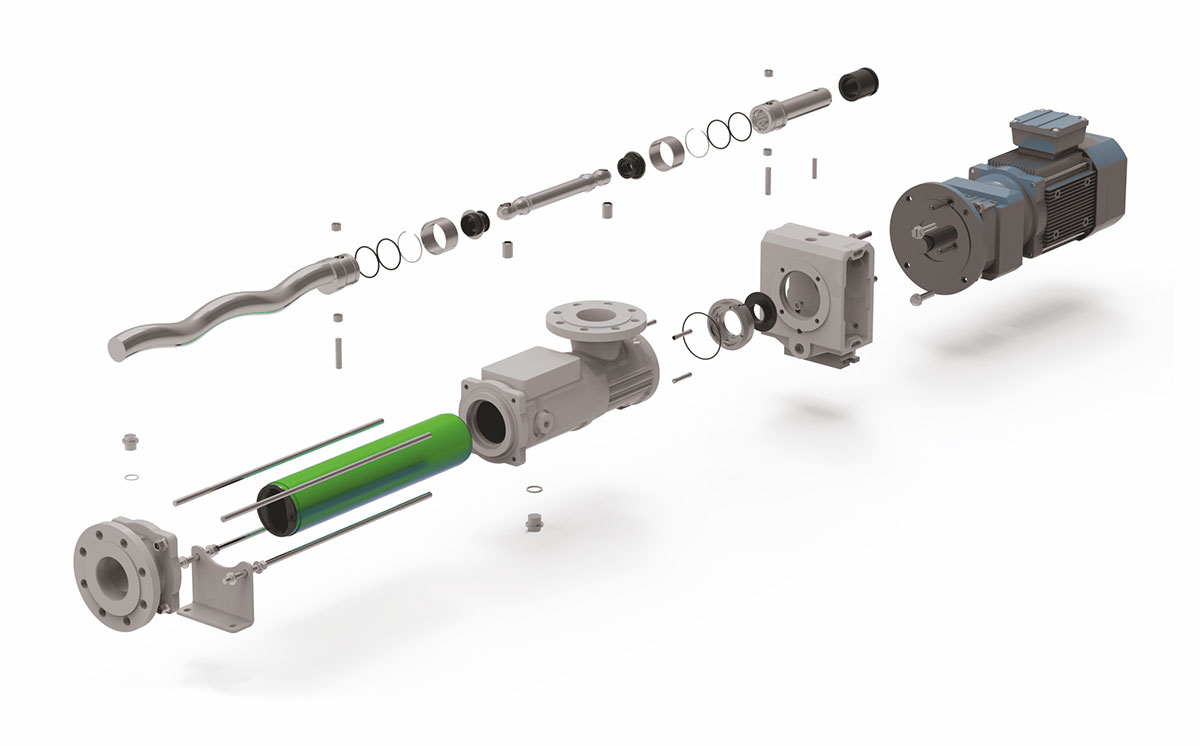

Конструкция насоса GTS
Внимание к деталям
Трансмиссия: каждый насос оснащен шарнирным валом, идеально подходящим для передачи крутящего момента от вала редуктора к ротору
Высокая точность
Ротор изготавливается на станках с ЧПУ, обеспечивающих высокую точность производства. Насосы GTS поставляются со стандартными стальными роторами и роторами покрытием из хрома или карбида вольфрама
Для любых жидкостей и сред
Статоры подбираются в соответствии с условиями работы: износостойкие, коррозионностойкие, устойчивые к высоким температурам, гигиенические.
Долгий срок службы
Защитный кожух шарнирного вала выполнен из NBR/FPM, стойких к растяжению и износу. Геометрия защитного кожуха удерживает консистентную смазку, предотвращает попадание перекачиваемой среды и продлевает срок службы шарниров.
Вариативность исполнения
В зависимости от задачи винтовой насос GTS оснащается подходящим типом уплотнения вала: двойное/одинарное механическое уплотнение, картриджное, манжетное, сильфонное, сальниковая набивка
Варианты исполнения насоса

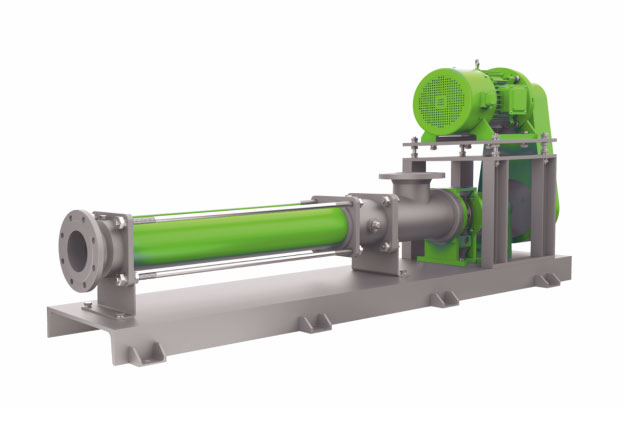

Соединение с двигателем через подшипниковую стойку
Подача до 400 м3/ч,
Давление до 48 бар

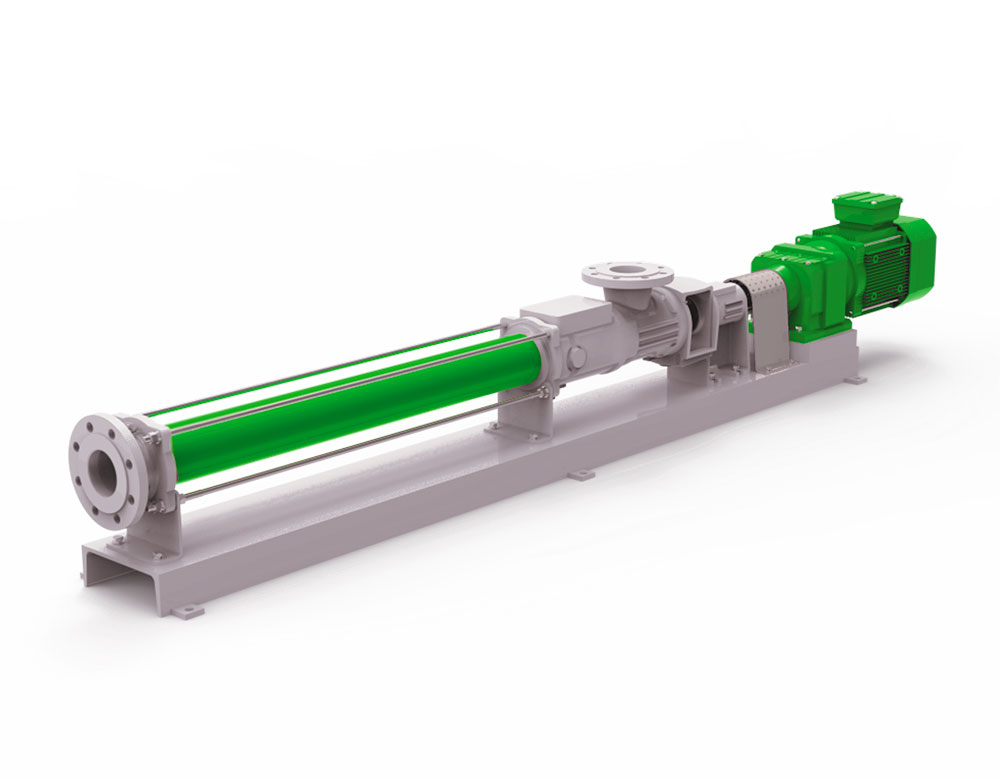

Прямое соединение с двигателем
Подача до 300 м3/ч,
Давление до 24 бар

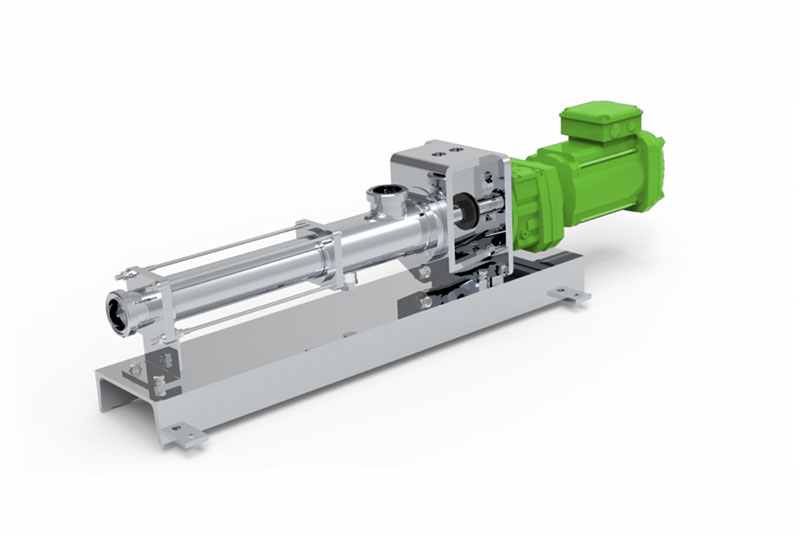

Исполнение насоса в гигиеническом исполнении для перекачивания пищевых сред
Подача до 140 м3/ч,
Давление до 24 бар

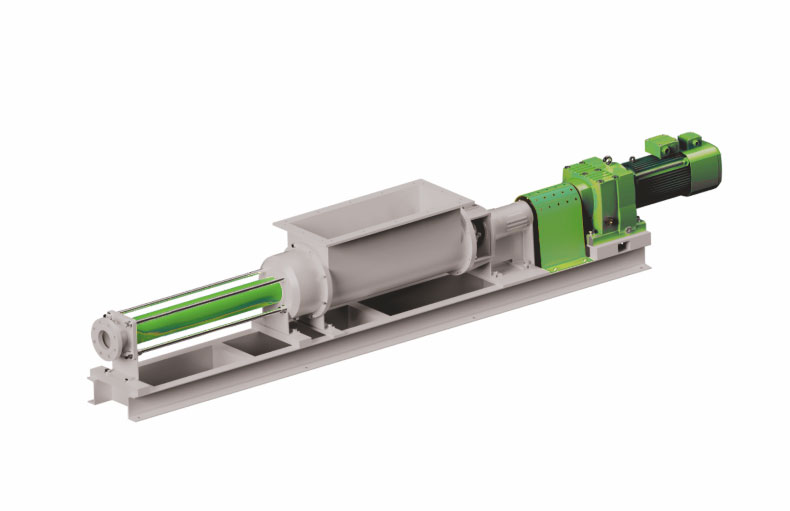

Насос со шнеком и бункером,
возможна поставка с бункером большого размера
Подача 100 м3/ч,
Давление до 48 бар,
Содержание твердых частиц до 30%

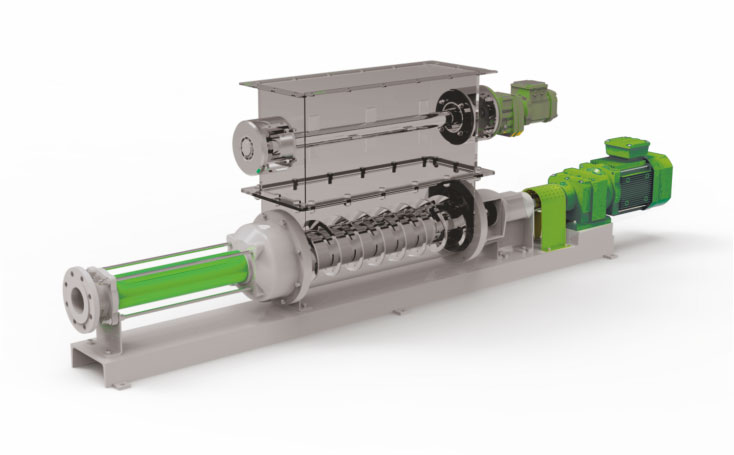

Насос со шнеком и дробилкой (мацератором) для перекачивания сред склонных к комкованию
Подача 100 м3/ч,
Давление до 48 бар,
Содержание твердых частиц до 40%

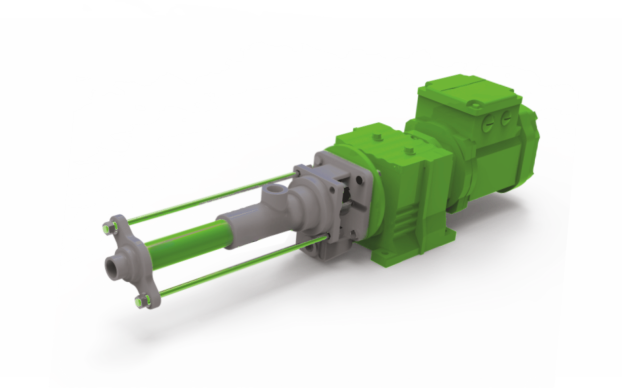

Дозирующая модификация насоса
Минимальная подача 0,03 л/мин,
Давление до 24 бар
Точность дозирования ±1%

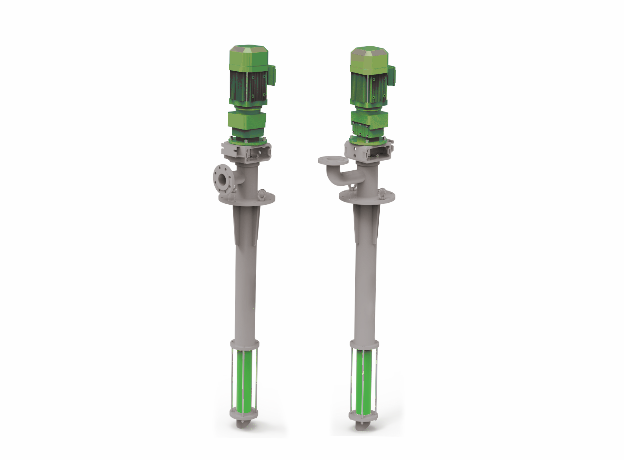

Насос с вертикальным положением вала
Подача 250 м3/ч,
Давление до 24 бар,
Глубина погружения до 15 м.
Винтовой насос с ременной передачей
Подача до 250 м3/ч,
Давление до 72 бар,

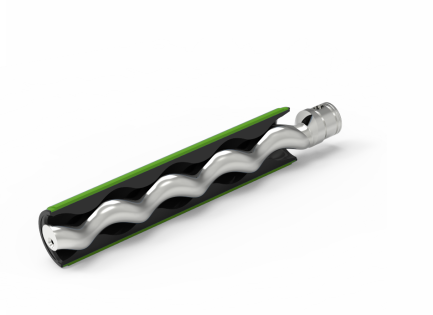

Статор и ротор: типы

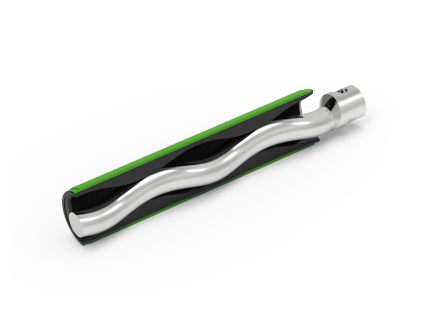

Стандартный однозаходный S
– полость ротор/статор 1/2,
– подача до 300 м3/ч,
– давление до 48 бар.
Удлиненный однозаходный L
– полость ротор/статор 1/2,
– подача до 400 м3/ч,
– давление до 6 бар.

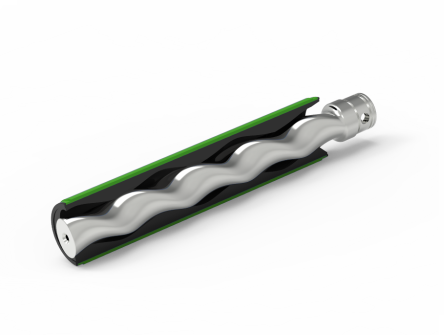

Стандартный двузаходный D
– полость ротор/статор 2/3,
– подача до 450 м3/ч,
– давление до 24 бар.

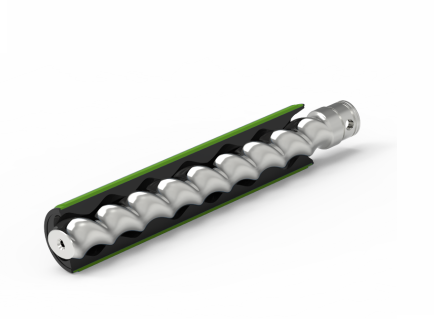

Удлиненный двузаходный P
– полость ротор/статор 2/3,
– подача до 600 м3/ч,
– давление до 6 бар.
Преимущества винтовых насосов Gematech
ПОД ЛЮБЫЕ ЖИДКОСТИ
ПОД РАЗЛИЧНЫЕ УСЛОВИЯ
ОТЛИЧНЫЕ ХАРАКТЕРИСТИКИ
ЭФФЕКТИВНОСТЬ НА ВСЕХ ЛИНИЯХ
Вязкие и высоковязкие (до 1 000 000 сПз)
Качает смолы, гели, пасты, масла, продукты пищевой промышленности – густые соусы, крема, мёд.
Нетекучие
Способен перекачивать обезвоженные осадки, ил, и другие среды с высоким содержанием сухих веществ (до 45%).
С твердыми включениями (до 29 мм) и волокнами
Подходит для пульпы, бумажной массы, реагентов, наполнителей, фиксаторов, красителей.
С содержанием газа и пузырьков воздуха
Данные жидкости, перекачиваются винтовыми насосами без образования паровых пробок, а пузырьки газа не лопаются.
Агрессивные
Успешно перекачивает реагенты, кислоты, флокулянты, используемые в химической промышленности и процессах водоочистки.
Широкий диапазон производительности
Подача от 0,03 л/мин до 400 м3/ч.
Диаметр ротора 15..150 мм.
Высокое давление нагнетания
Даже при изменении давления в системе подача остается неизменной. Высокое давление на линии нагнетания при малой производительности.
Возможность самовсасывания
Способен поднимать жидкость с максимальной глубины 8 м (высота самовсасывания
зависит от характеристик жидкости). Главное, не допускать сухого хода насоса, перед первым пуском необходимо заполнить всасывающий трубопровод перекачиваемой жидкостью.
Разнообразие материалов
Широкий ассортимент материалов проточной части, роторов, и статоров под любые применения. См. таблицу совместимости материалов и перекачиваемых сред ниже.
Произв-ть прямо пропорциональна скорости вращения
Регулируя частоту вращения, легко управлять производительностью насоса. Это делает винтовые насосы
подходящим решением для дозирования с точностью до 1%.
Равномерный поток без пульсаций
Винтовые насосы обеспечивают равномерную подачу жидкости без пульсаций благодаря своей конструкции и принципу работы. Максимальный уровень шума при эксплуатации - 70 дБ(А).
Возможность реверсивного хода
Изменяя направление вращения двигателя, можно менять направление потока жидкости. Из-за повышенных нагрузок на уплотнение вала насоса, реверсивная работа допускается в системах с низким давлением (до 12 бар).
Деликатное перекачивание
Свойства и структура перекачиваемых сред остаются неизменными: жидкости не меняют структуру, а включения не разрушаются.
Дистанционное управление и автоматизация
Использование частотно-регулируемого привода (ЧРП) обеспечивает минимальные потери энергии на трение и является наиболее энергоэффективным способом
управления производительностью насоса.
Установка в условиях ограниченного пространства
Вариативность конструкций: соединение с двигателем через ременную передачу – двигатель монтируется сбоку или над насосом, регулировка положения всасывающего патрубка.
Широкий спектр дополнительных опций
Загрузочная воронка (бункер), проталкивающий шнек, дробилка (мацератор), перепускной и предохранительный клапана, рубашка обогрева, система защиты от сухого хода, тележка для перемещения насоса на производстве.

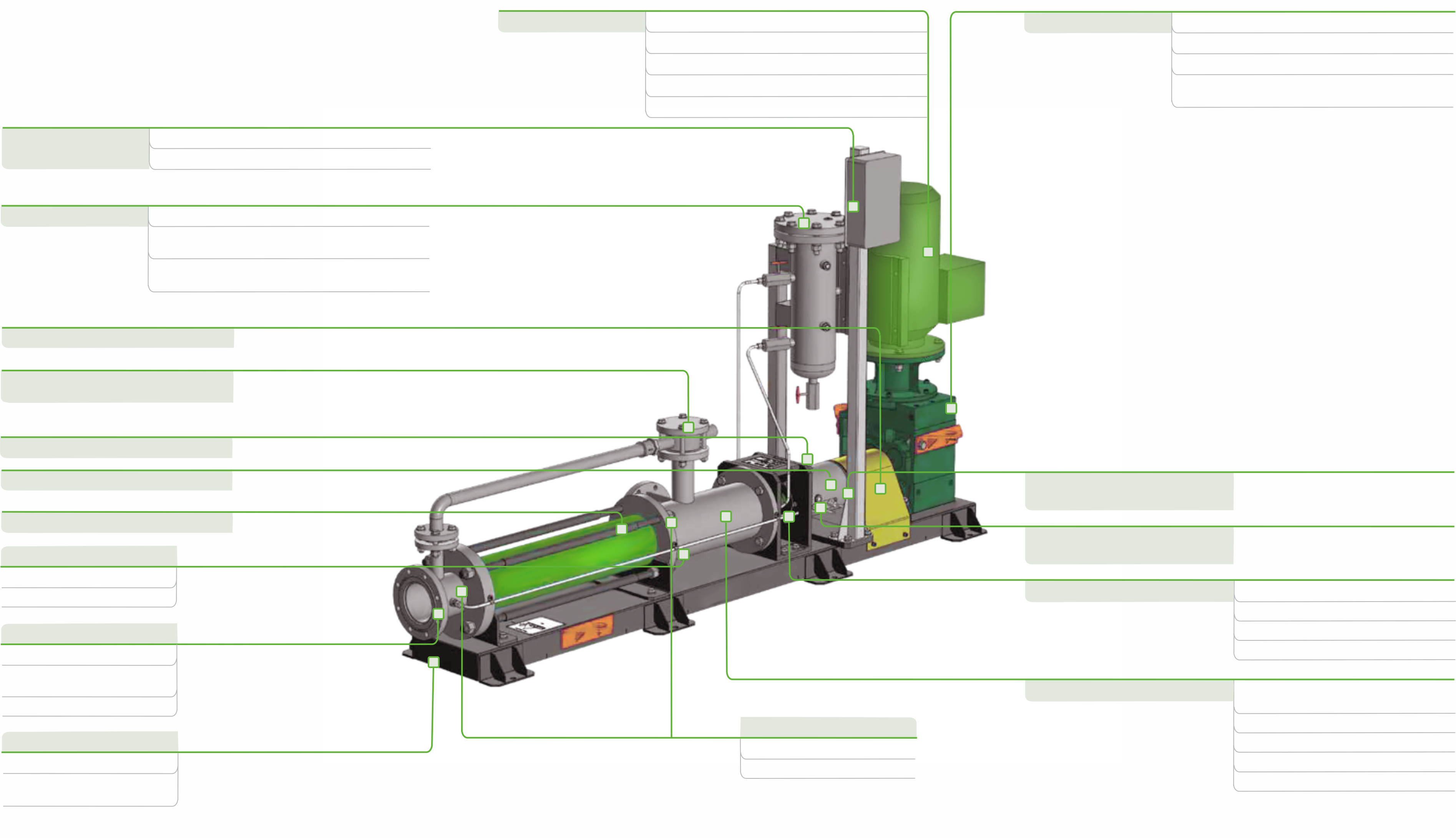

Дополнительная комплектация

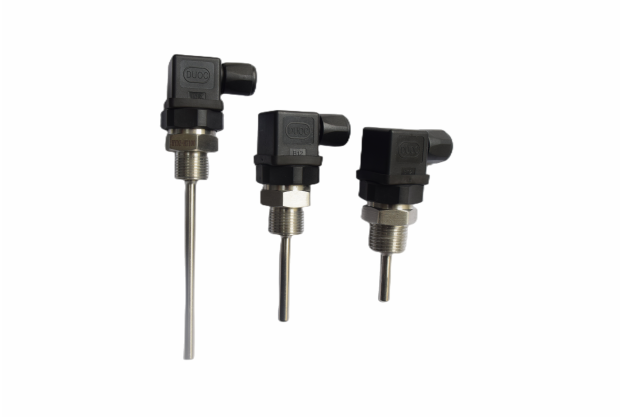

Датчик защиты от сухого хода
Устанавливается в статоре и непрерывно измеряет его температуру. Когда температура статора превышает установленную норму, датчик подает сигнал в систему управления, и насос автоматически выключается.

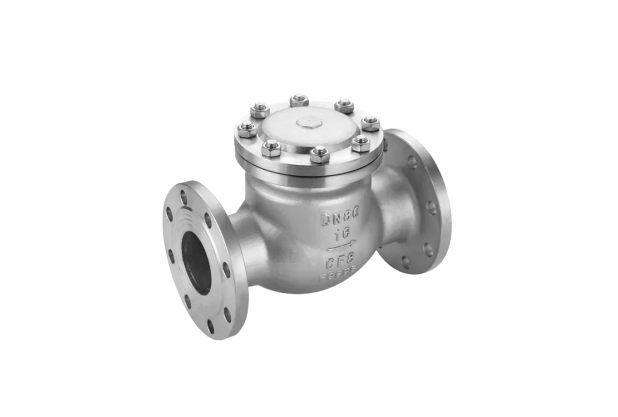

Предохранительный клапан
Устанавливается на выходе насоса. Когда давление на выходе превышает заданное значение, он автоматически открывается, жидкость по обратному трубопроводу течет по направлению к входному отверстию насоса с низким давлением, таким образом, уменьшая давление в выходном патрубке насоса.

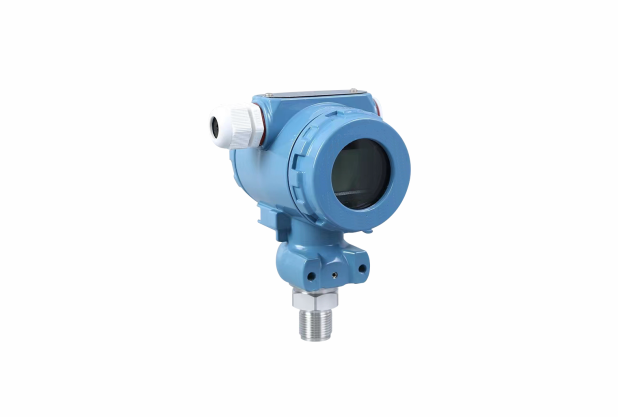

Датчики давления
Измеряют давление на входе и выходе насоса и передают сигналы на шкаф управления в случае отклонения от нормы.
Нагревательная рубашка
Устанавливается на корпус насоса и
на статор. Горячая вода (80oC-90oC) или пар в нагревательной рубашке поддерживают температуру перекачиваемой жидкости, предотвращая кристаллизацию, тем самым продлевая срок службы статора.
Материалы статора и уплотнений
Материал
Хим. стойкость
Маслостойкость
Износостойкость
Температуры
Стоимость
Применение
NBR
средняя
хорошая
хорошая
-30〜80℃
низкая
Нефтепродукты, сточные воды, сырье для производства продуктов питания и напитков, бумажная пульпа
NR
средняя
слабая
отличная
-30〜55℃
низкая
Водоугольная пульпа, шламы с включениями, содержащие песок и гравий
Пищевая резина
средняя
хорошая
средняя
-30〜100℃
низкая
Продукты питания и напитки, не загрязняющие окружающую среду жидкости
HPNR
хорошая
хорошая
хорошая
-30〜100℃
низкая
Высокотемпературные жидкости, нефть, продукты нефтепереработки, продукты химической промышленности, сточные воды
EPDM
хорошая
слабая
хорошая
-40〜90℃
низкая
Продукты химической, фармацевтической, целлюлозно-бумажной промышленности, жидкости с органическими растворителями
FPM
отличная
отличная
слабая
-20〜60℃
высокая
Продукты химической промышленности, коррозионные жидкости, масла, жидкости с органическими растворителями
HNBR
отличная
хорошая
хорошая
-20〜130℃
высокая
Высокотемпературные жидкости, продукты нефтехимической, химической промышленности и т.д.
PU
средняя
хорошая
отличная
-20〜80℃
средняя
Кислоты, щелочи, масла, органические растворители без содержания бензола
PTFE
отличная
отличная
слабая
-180〜260℃
высокая
Сильно едкие и высокотемпературные жидкости, кислоты и щелочи
Материалы ротора и проточной части
Материал
Хим. стойкость
Устойчивость к растворам хлорсодержащих веществ
Износостойкость
Стоимость
Применение
Литая сталь с карбид-фольфрамовым покрытием
слабая
не устойчивая
отличная
высокая
Некоррозийные,
высоко абразивные, шламовые воды, жидкости с песочными включениями
SS420 c хромированным покрытием
средняя
не устойчивая
хорошая
низкая
Минимально едкие и абразивные жидкости
SS304
хорошая
≤1000PPM
средняя
средняя
Пищевая промышленность, кислоты без абразивных включений
SS304 c хромированным покрытием
хорошая
≤1000PPM
хорошая
средняя
Едкие и абразивные жидкости, не для пищи
SS316L
отличная
≤20000PPM
средняя
высокая
Пищевая промышленность, кислоты без абразивных включений
SS2205
отличная
≤30000PPM
средняя
высокая
Концентрированные растворы хлорсодержащих веществ, едкие, неабразивные жидкости
SS2507
отличная
≤40000PPM
средняя
высокая
Концентрированные растворы хлорсодержащих веществ, едкие, неабразивные жидкости
SS904L
отличная
≤30000PPM
средняя
высокая
Концентрированные растворы хлорсодержащих веществ, сильные кислоты, неабразивные химические вещества, сырьё и подобное
Титановый сплав
отличная
≤50000PPM
средняя
высокая
Концентрированные растворы хлорсодержащих веществ, сильные кислоты, неабразивные химические вещества, сырьё и подобное
Сплав Hastelloy C276
отличная
≤200000PPM
средняя
высокая
Сильно концентрированные растворы хлорсодержащих веществ, сильные кислоты, неабразивные химические вещества, сырьё и подобное
Преимущества винтовых насосов
• Высокая эффективность: Винтовые насосы обеспечивают высокую производительность при низком энергопотреблении, что делает их экономически выгодным решением
• Надежность и долговечность: Винтовые насосы не чувствительны к кавитации и гидравлическим ударам
• Бережное перекачивание: Благодаря плавному вращению ротора, жидкость перекачивается без образования пульсаций, сохраняя свои свойства и структуру включений
• Универсальность: Винтовые насосы подходят для перекачивания жидкостей различной вязкости, от воды до высоковязких масел и полимеров, химически агрессивных сред, и жидкостей насыщенных газами
Области применения винтовых насосов:
• Пищевая промышленность: продукты питания, напитки
• Фармацевтическая промышленность: сырье для лекарственных препаратов, косметических средств
• Нефтехимическая промышленность: химические вещества, лаки, краски, нефть и нефтепродукты
• Строительство: строительные смеси, цемент
• Сельское хозяйство: удобрения, жидкий навоз
• Водоснабжение и водоотведение
Сертификат ТРТС 012, взрывозащита
Вся представленная на сайте информация, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации.
Вся представленная на сайте информация, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации.
© 2010-2025, Все права защищены.
ООО «ГЕМАТЭК»
ИНН 6312195878 ОГРН 1196313020441
