- Перистальтические насосы
Перистальтические насосы
напрямую с завода на 25% дешевле аналогов
Краткое описание
Самовсасывающие насосы для перекачки абразивных сред, агрессивных кислот, нейтральных сред и чувствительных к сдвигу веществ.
— подача до 120 000 л/ч,
— давление до 16 бар,
— вязкость до 200 000 сПз,
— регулирование подачи с точностью до 1%,
Аналог насосов Albin, Bredel, Watson Marlow.
Условия поставки
Цена: от 141 100 ₽
модели в наличии
отсрочка платежа
расширенная гарантия до 5 лет
бесплатная доставка
Проверьте качество насоса GEMATECH
Бесплатно пришлем насос на тест
Общая информация
Краткое описание
GTH – перистальтический насос объемного типа. Герметичность проточной части, реверсивность всасывания, самовсасывание до 9,5 м, работа в режиме "сухого хода", отсутствие торцевых уплотнений – выгодно отличают этот тип насосов.

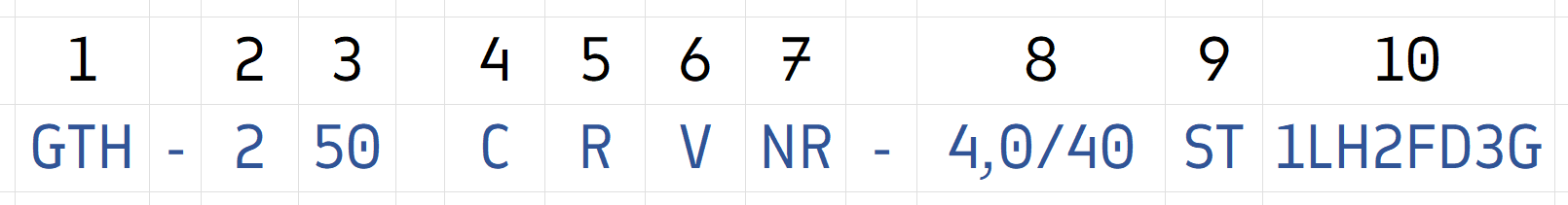

Кодировка
1. Серия насоса
GTH – серия насоса
2. Количество голов
без обозначения – одна голова,
2 – 2 головы
3. DN, мм
4. Материал корпуса насоса
A – алюминий,
С – чугун,
S – SS304 нержавеющая сталь,
L – SS316L нержавеющая сталь/
5. Тип ротора
R – ролик,
S – башмак.
6. Положение мотор-редуктора
V – вертикальное,
H – горизонтальное.
7. Материал шланга
NR – натуральный каучук NR,
BN – нитриловый каучук NBR,
EP – этиленпропилендиеновый каучук EPDM,
СS – хлорсульфированный полиэтиленовый каучук CSM,
NF – натуральный каучук пищевой NR-F,
BF – нитриловый каучук пищевой NBR-F.
8. Мощность привода, кВт / номинальная частота вращения ротора
9. Исполнение привода
ST – общепромышленный,
EX – взрывозащищенный,
VDI – со встроенным ЧРП,
VDR – для работы с ЧРП: доп. вентиляция/РТС датчики для контроля температуры обмоток,
VM – ручной вариатор.
10. Опции
1 – датчики уровня (контроль прорыва шланга):
LH – Датчик верхнего уровня,
LL – Датчик нижнего уровня,
LC – Датчик нижнего +датчик верхнего уровня.
2 – тип присоединения:
FD – DIN фланец,
HC – штуцер под шланг.
3 – код сборочной линии
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Характеристики моделей
Высота самовсасывания всех насосов 9,5 м (по воде).
Максимальное давление в режиме реверса не более 8 бар.
Вязкость до 200 000 сПз,
Модель
Макс. подача
Макс. давление
Макс. скорость вращения
Мощность двигателя*
Диаметр входа\выхода
Наличие
GTH-10A
160 л/час
12 бар
120 об/мин
0.37 кВт
10 мм
в наличии
GTH-15A
525 л/час
12 бар
105 об/мин
0.55 кВт
15 мм
в наличии
GTH-20A
821 л/час
12 бар
90 об/мин
0.75 кВт
20 мм
в наличии
GTH-25А
2880 л/час
10 или 16 бар
160 об/мин
1.1 кВт
25 мм
в наличии
GTH-32C
5250 л/час
10 или 16 бар
140 об/мин
1.5 кВт
32 мм
в наличии
GTH-40C
9600 л/час
10 или 16 бар
120 об/мин
2.2 кВт
40 мм
в наличии
GTH-50C
17500 л/час
10 или 16 бар
100 об/мин
4 кВт
50 мм
в наличии
GTH-65C
32000 л/час
10 или 16 бар
80 об/мин
7.5 кВт
65 мм
в наличии
GTH-80C
42000 л/час
10 или 16 бар
60 об/мин
11 кВт
80 мм
8 недель
GTH-100C
60000 л/час
16 бар
50 об/мин
15 кВт
100 мм
8 недель
GTH-125C
100000 л/час
16 бар
50 об/мин
22 кВт
125 мм
8 недель
GTH-240C
19200 л/час
10 или 16 бар
70 об/мин
4 кВт
40 мм
12 недель
GTH-250C
35000 л/час
10 или 16 бар
70 об/мин
7.5 кВт
50 мм
12 недель
GTH-265C
64000 л/час
10 или 16 бар
60 об/мин
15 кВт
65 мм
12 недель
GTH-280C
84000 л/час
10 или 16 бар
60 об/мин
22 кВт
80 мм
12 недель
GTH-2100C
120000 л/час
16 бар
50 об/мин
30 кВт
100 мм
12 недель
*указана мощность двигателя поставляемая по умолчанию. Возможна поставка насоса с двигателями иной мощности. Рекомендуемая мощность двигателя зависит о нескольких факторов. обратитесь в отдел продаж для подбора оптимального насоса.
Насос, поставляемый по умолчанию:
– двигатель: 4 полюсной с частотой вращения вала 1450 об\мин, 360 В, 50 Гц, приспособленный для работы с ЧРП (исполнение VDR).
– положение мотор редуктора: вертикальное для всех насосов кроме GTH-80, GTH-100 и GTH-125.
– тип шланга: натуральный каучук (NR)
– тип подсоединения: для насосов GTH-10, GTH-15, GTH-20 – штуцер под шланг, для остальных – DIN фланец
– материал: указан в названии модели в таблице выше, под заказ возможна поставка насосов GTH-10, GTH-15, GTH-20 с с корпусом из стали SS304, SS316L.
– варианты ротора: серии GTH-10, GTH-15, GTH-20 поставляются с башмаками, остальные поставляются с роликами.
Комплектация насоса подразумевает большую вариативность исполнения. Для детального подбора оставьте свои данные, и мы вам перезвоним.
Варианты ротора для давления до 16 бар

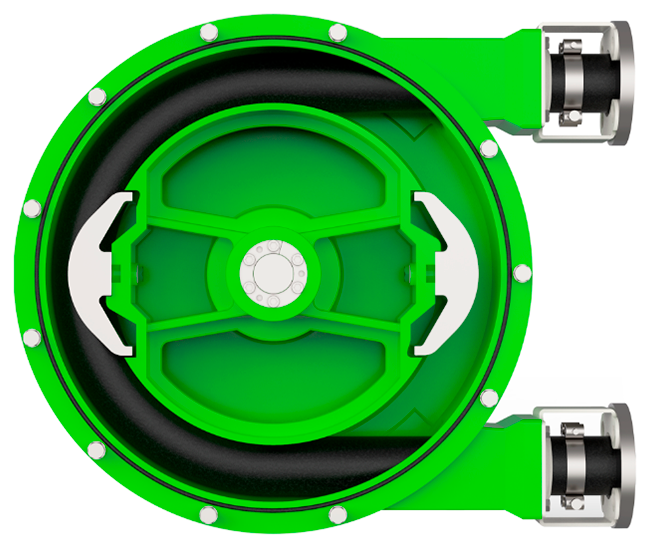

Ротор с башмаками

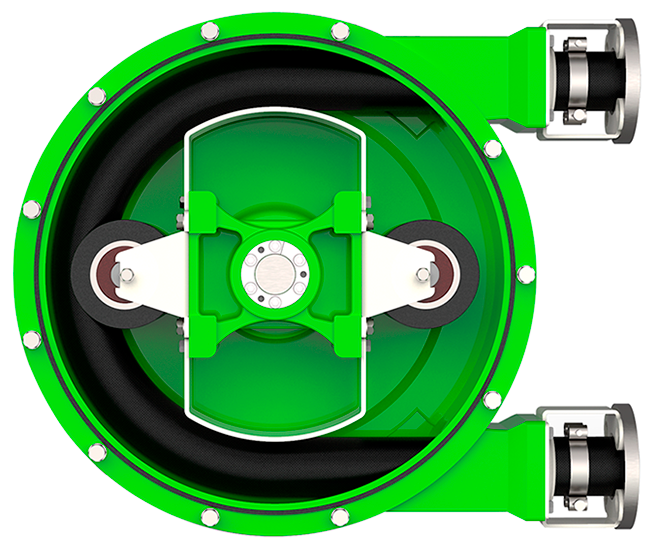

Ротор с роликами
Насосы могут иметь максимальное давление нагнетания двух уровней:
– до 16 бар (ротор с башмаками)
– до 12 бар (ротор с роликами)
Точная регулировка давления производится за счет установки соответствующих проставок, увеличивающих силу сжатия. Таким образом, при помощи одного насоса можно перекачивать жидкости различной вязкости.
В насосах с ДУ от 25 до 80 включительно возможна замена роликов на башмаки и обратно.
Насосы серии GTH-10, GTH-15, GTH-20, GTH-100, GTH-125 поставляются только с башмаками.
Способы регулирования подачи
Двигатель приспособленный для работы с ЧРП: доп. вентиляция/РТС датчики для контроля температуры обмоток.
Для регулировки частоты вращения требуется доукомплектовать частотным преобразователем
Частотный преобразователь, для установки на двигатель подготовленный для работы с ЧРП.
Двигатель с интегрированным частотным преобразователем
Позволяет управлять подачей и осуществлять дозирование с точностью до 1%.
Доступен для двигателей мощностью до 15 кВт.
Ручной вариатор

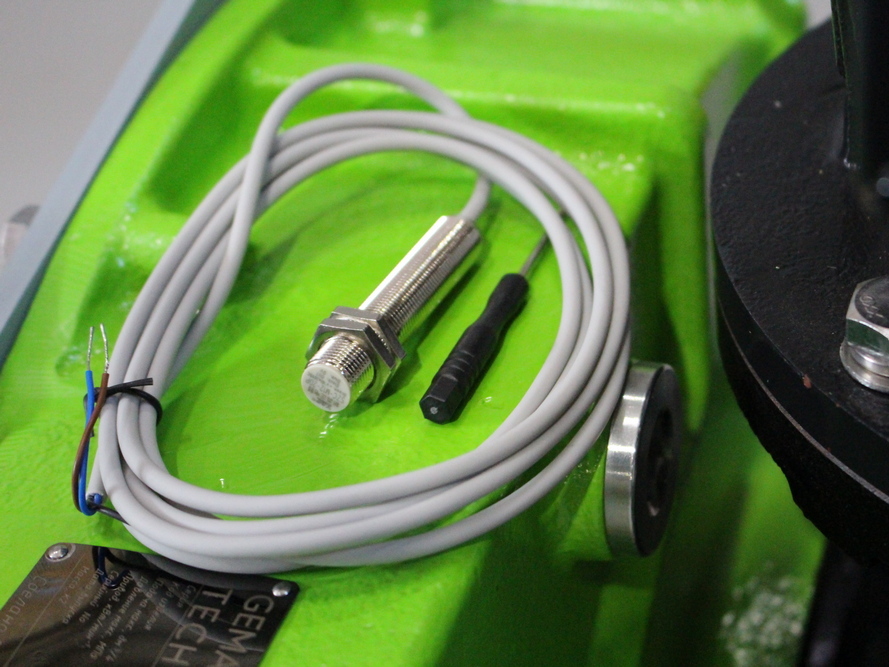

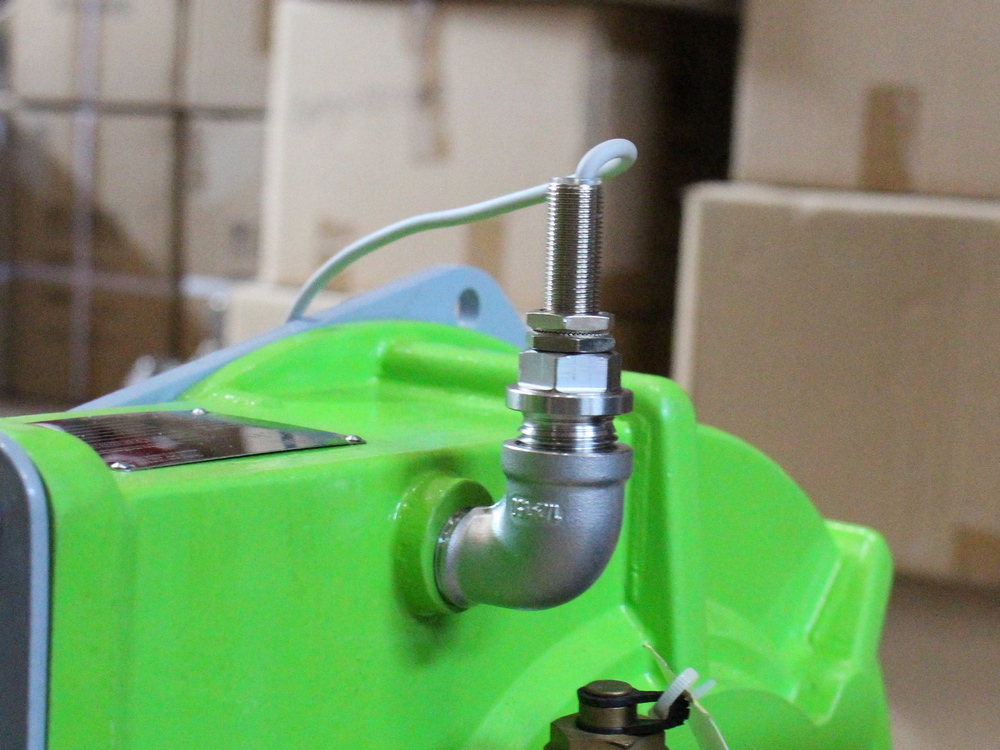

Доукомплектуйте насос датчиком контроля прорыва шланга
Датчик верхнего уровня контролирует повреждение шланга.
Датчик нижнего уровня контролирует повреждение корпуса.
Подключаются к контроллеру.
Варианты расположения патрубков
Исполнение по умолчанию.
Патрубки влево относительно фронтальной стороны корпуса.
Патрубки вверх
Патрубки вниз
Используемые шланги с ресурсом до 3000 часов
Два или четыре слоя армирования нейлоновой нитью. Наружный слой из натурального каучука. Внутренний слой из одного из 6 материалов на выбор:

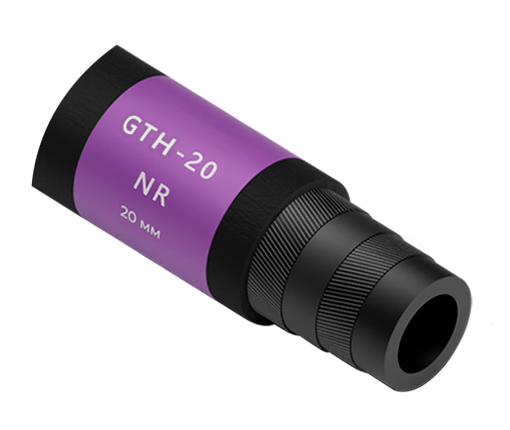

Натуральный каучук (NR)
Диапазон температур: -20°С...+80°С
Отличная стойкость к истиранию, устойчивость к абразиву, растворам кислоты и этанола.
Походит для перекачивания шлама с содержанием твердых частиц до 85%.
Нитриловый каучук (NBR)
Диапазон температур: -20°С...+80°С
Устойчив к воздействию синтетических масел, жиров, щелочей и моющих средств.

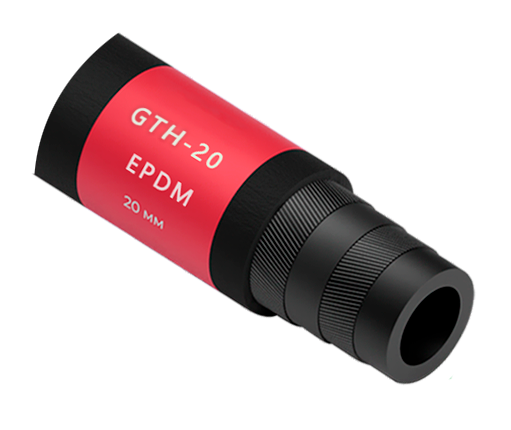

EPDM каучук
Диапазон температур: -20°С...+95°С
Превосходная химическая стойкость, особенно устойчив к этилену, спиртам и концентрированным кислотам.

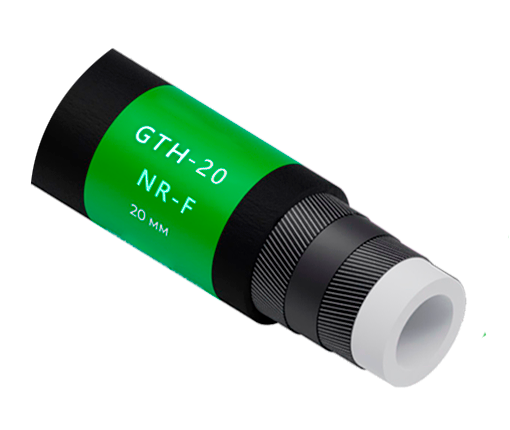

Натуральный каучук пищевой (NR-F)
Диапазон температур: -20°С...+95°С
Подходит для различных пищевых продуктов, включая жирные продукты.

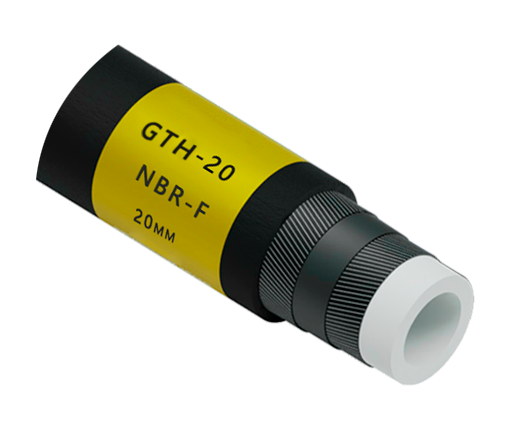

Нитриловый каучук пищевой (NBR-F)
Диапазон температур: -20°С...+80°С
Устойчив к воздействию синтетических масел, жиров, щелочей и моющих средств.

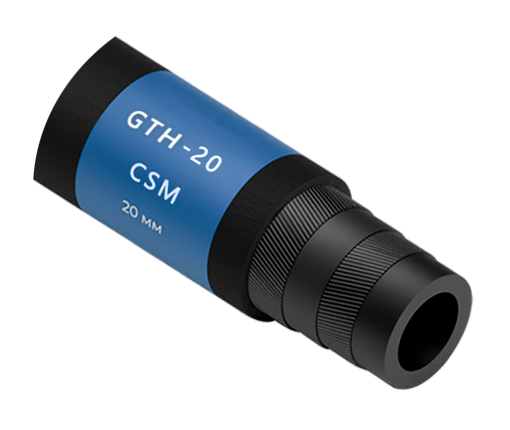

CSM каучук (Hypalon)
Диапазон температур: -20°С...+85°С
Превосходная устойчивость к воздействию сильных окисляющих веществ, концентрированных кислот и оснований.
Для долговечной работы шланга нужно залить жидкую смазку.
Перистальтические насосы: применение, перекачиваемые жидкости, принцип действия
Перистальтические насосы являются эффективным и надежным решением для перекачивания различных жидкостей. Они широко применяются в различных отраслях, включая медицину, фармацевтику, пищевую промышленность, химическую промышленность и многие другие.
Применение перистальтических насосов
Перистальтические насосы нашли свое применение во многих областях. В медицине они используются для точной и дозированной подачи лекарственных препаратов, анализа крови и других биологических жидкостей. В фармацевтике они применяются для смешивания и перекачивания различных составляющих при производстве лекарственных препаратов. В пищевой промышленности они используются для перекачивания пищевых продуктов, например, соков, молока, соусов и других жидкостей. В химической промышленности они применяются для перекачивания различных химических реагентов.
Перекачиваемые жидкости
Перистальтические насосы могут перекачивать широкий спектр жидкостей. Они могут работать с агрессивными химическими реагентами, вязкими жидкостями, жидкостями с высоким содержанием твердых частиц и даже с жидкостями, содержащими газы. Это делает их универсальным решением для различных задач перекачки.

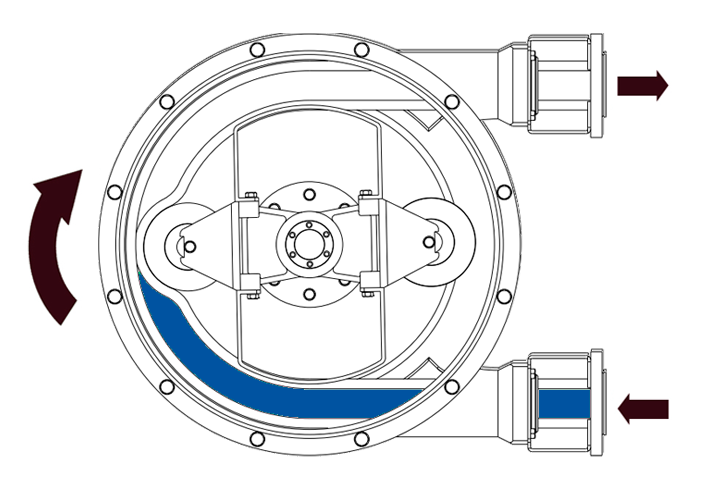

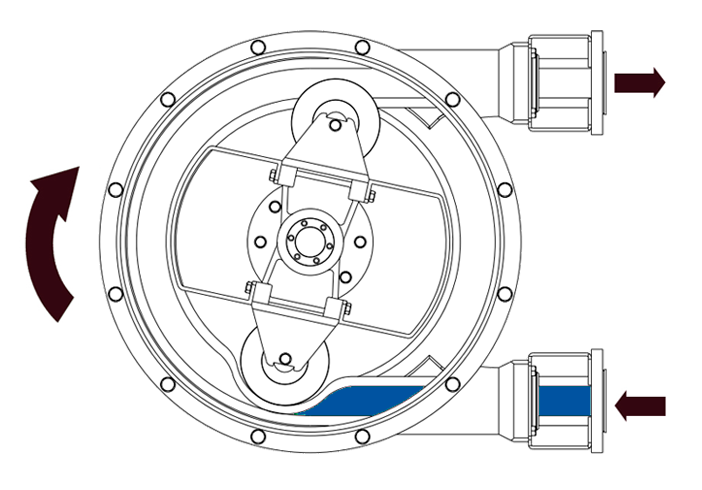

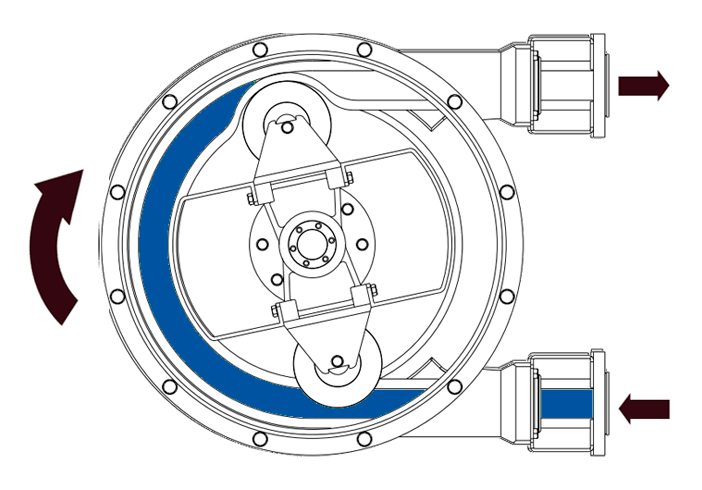

Принцип действия
Шланговые насосы работают на основе принципа перистальтики. Жидкость перекачивается через гибкий шланг, который сжимается и расширяется специальными роликами или роликовыми головками (башмаками). При сжатии ролики выталкивают жидкость вперед, а при расширении создается вакуум, который притягивает новую порцию жидкости. Этот принцип позволяет достичь точной и дозированной подачи жидкости без ее загрязнения или контакта с насосом.
Перистальтические насосы являются надежным и эффективным решением для перекачивания различных жидкостей. Их применение широко распространено в различных отраслях благодаря их универсальности и точности подачи. Если вам требуется надежный насос для перекачки жидкостей, обратите внимание на перистальтические насосы.
