Центробежные насосы

›

химические

›

GCM-HSN..F

Насос центробежный горизонтальный с механическим уплотнением

серия GCM-HSN..F

Краткое описание

Насос металлический горизонтальный с механическим уплотнением с приводом от электродвигателя через муфту для перекачивания химических, агрессивных сред.

— макс. подача: до 54.4 м³/ч
— напор: до 55 м
— материал проточной части: AISI304 и AISI316
— мощность двигателя от 1.5 до 15 кВт

Условия поставки

Цена: от 79 100 ₽*

модели в наличии

отсрочка платежа

проверка насоса перед отгрузкой

расширенная гарантия до 12 мес.

доставка по РФ

*Указана цена за минимальный типоразмер

Проверьте качество насоса GEMATECH

Бесплатно пришлем насос на тест

Имя

Номер телефона *

Нажимая кнопку, вы даете согласие на обработку персональных данных

Общая информация

Краткое описание

GCM-HSN..F — это серия одноступенчатых центробежных горизонтальных насосов с приводом от электродвигателя через муфту для применения главным образом в химической и нефте-химической промышленности. Насос сконструирован так, чтобы быть надежным и простым в эксплуатации и ремонте.

Данные насосы подходят для перекачки кислот, щелочных растворов, жидких нефтехимических продуктов, различных сред с твердыми частицами в большом диапазоне температур.

Насосы соответствуют требованиям стандартов ISO2858, DIN24256, API 610.

Кодировка

1-2 — Серия центробежного насоса - Тип насоса

горизонтальный центробежный насос с механическим уплотнением и металлическим корпусом

3 — Материал проточной части:
SS — нержавеющая сталь AISI304
LL — нержавеющая сталь AISI316

4 — Условный диаметр входа/выхода

5 — Диаметр рабочего колеса, мм

6 — Тип присоединения

D — фланец

7 — Мощность мотора и кол-во полюсов

0 — без мотора
5.5-2 — 5.5 кВт, 2 полюса

8 — Моноблочность

N — не моноблочное исполнение

9 — Вид исполнения мотора

ST — общепромышленный
EXVDR — взрывозащищенный для работы с ЧРП
EX — взрывозащищенный
VDI — со встроенным частотно-регулируемым приводом
VDR — для работы с ЧРП

10 — Дополнительная характеристика насоса

M10 — одинарное торцевое уплотнение
без промывки
M11 — одинарное торцевое уплотнение
с промывкой
M20 — двойное торцевое уплотнение с
промывкой

11 — Опции насоса

S3 — S — в насос встроены датчики
— 3 — число ТИПОВ датчиков,
посадочное место под датчик тоже
учитывается
Примеры типов датчиков:
датчик вибрации;
датчик потока.
N — опций нет

12 — Дополнительная характеристики мотора

MS3 — S — в мотор встроены датчики
— 3 — число ТИПОВ датчиков,
Примеры типов датчиков:
РТС-термисторы;
датчики температуры подшипников;
датчик частоты вращения.
N — нет дополнительных характеристик мотора

13 — Код сборочной линии

Особенности

эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019

декларация по ТР ТС 010/2011

декларация по ТР ТС 020/2011

Инженерная служба подбора насоса

обозначаем цену и срок поставки в течение дня

гарантия исправной работы подобранного насоса

авторский надзор ввода в эксплуатацию

обучение работе с оборудованием

Имя

Номер телефона *

Опросный лист

Ассортимент и характеристики

Максимальная температура жидкости 100°C

Модель (GCP-HSN)

Макс. подача

Макс. напор

Патрубок, DN

Мощность двигателя, кВт

Нажмите, чтобы посмотреть

GCM-HSN/../80-65-I160N-D/11-2-N-ST/M10NN/F

30 м³/ч

36 м

80/65

50 м³/ч

32 м

60 м³/ч

28.4 м

27.2 м³/ч

29.7 м

45.4 м³/ч

26.4 м

54.4 м³/ч

23.4 м

GCM-HSN/../80-65-I160N-D/1.5-4-N-ST/M10NN/F

15 м³/ч

9 м

80/65

1.5

25 м³/ч

8 м

30 м³/ч

7.2 м

13.6 м³/ч

7.4 м

22.7 м³/ч

6.6 м

27.2 м³/ч

5.9 м

GCM-HSN/../80-50-I200N-D/15-2-N-ST/M10NN/F

30 м³/ч

55.2 м

80/50

50 м³/ч

50 м

60 м³/ч

45.2 м

27.2 м³/ч

45.4 м

45.3 м³/ч

41 м

54.4 м³/ч

37.2 м

GCM-HSN/../80-50-I200N-D/2.2-4-N-ST/M10NN/F

15 м³/ч

13.5 м

80/50

2.2

25 м³/ч

12.5 м

30 м³/ч

11.5 м

13.6 м³/ч

11.1 м

22.7 м³/ч

10.3 м

27.2 м³/ч

9.5 м

Под заказ осуществляем изготовление насосов большей производительности. Для детального подбора оставьте свои данные, и мы вам перезвоним.

Имя

Номер телефона *

Устройство и преимущества

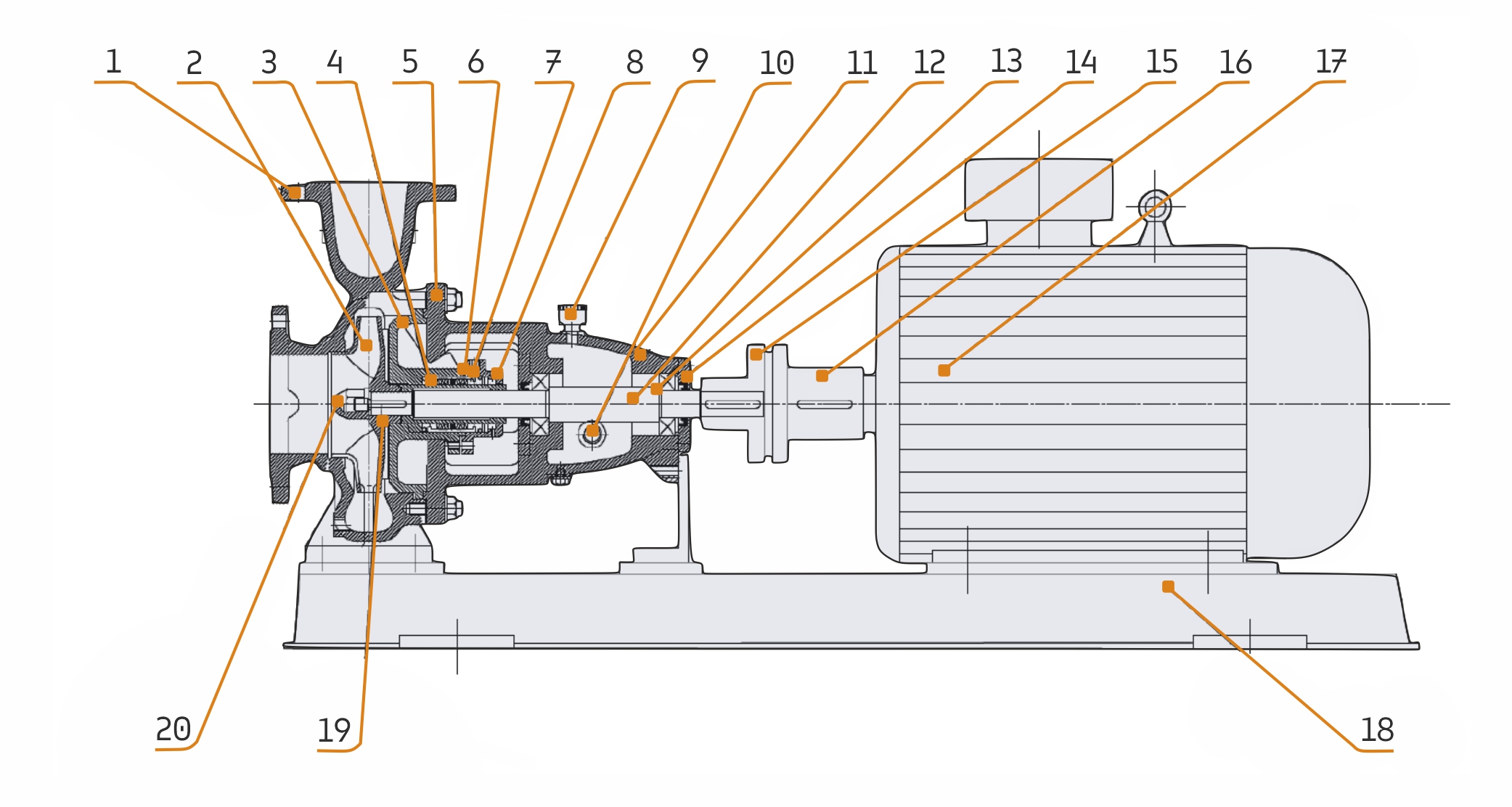

Конструкция насоса GCM-HSN..F

Корпус насоса
Рабочее колесо
Крышка насоса
Втулка вала
Опорный кронштейн
Прокладка
Механическое уплотнение
Крышка уплотнения
Пробка для заправки масла
Смотровое окно
Корпус подшипника
Вал
Подшипник
Крышка подшипника
Полумуфта
Полумуфта
Электродвигатель
Рама
Шпонка
Гайка рабочего колеса

Конструкция центробежного насоса

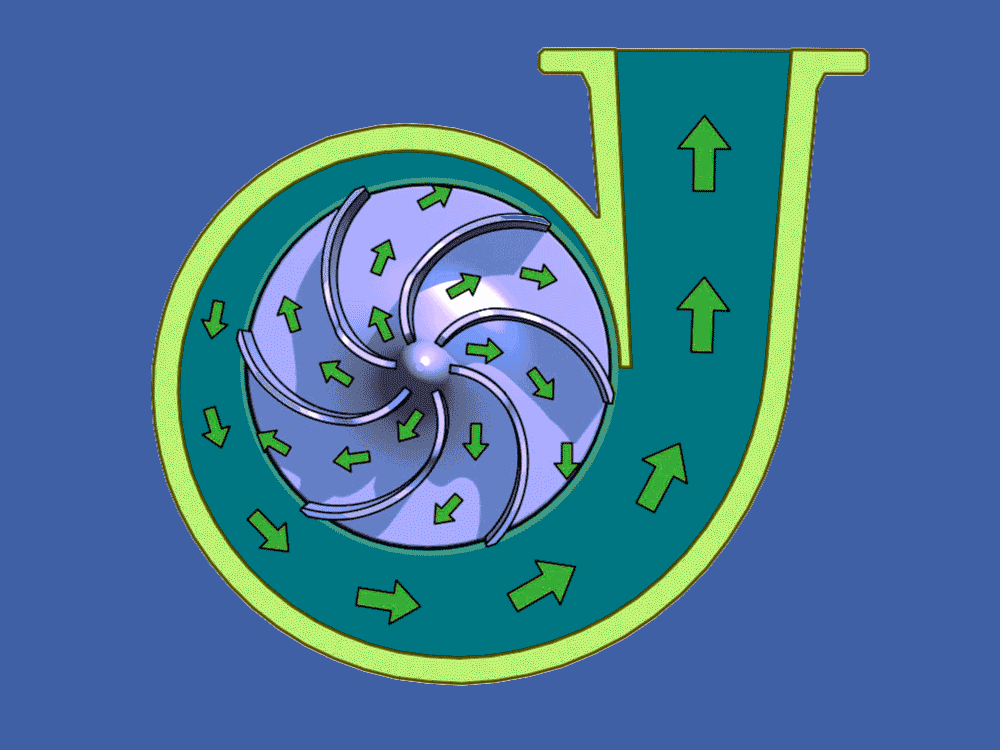

Принцип действия

Центробежный насос GCM-HSN-F представляет собой горизонтальный одноступенчатый центробежный насос, в котором вал рабочего колеса приводится во вращение через соединительную муфту.
Жидкость поступает в насос по оси вала через впускной патрубок.
На лопатках рабочего колеса ее направление меняется с осевого на радиальное по отношению к оси вала.
После прохождения по улитке корпуса жидкость выходит в нагнетательный патрубок насоса.

Области применения

Для перекачки химикатов, растворов, соленой воды.
Водоснабжение из скважин/емкостей.
В системах дозирования, мойки, очистки.
В сельском хозяйстве (удобрения, полив).
Нефтехимическая промышленность. Для перкачивания продуктов нефтехимии.

Общие преимущества

1. Коррозионная стойкость:

Идеальны для перекачки широкого спектра агрессивных сред: кислот, щелочей, растворителей.
Не подвержены электрохимической коррозии.

2. Химическая инертность:

Не вступают в реакцию с перекачиваемой средой, не меняют ее химический состав.

3. Легкость и удобство монтажа:

Простота конструкции, обуславливающая легкость обслуживания и простоту регулировки частотным преобразователем (опция).
Возможность параллельного либо последовательного соединения нескольких насосов для работы на один трубопровод.

4. Гладкая поверхность внутри корпуса:

Меньшее сопротивление потоку, сниженное образование отложений, легче очищать.

5. Долговечность механического уплотнения (по сравнению с сальниковым уплотнением):

Минимальная протечка - практически сухое торцевое уплотнение.
Низкое трение - меньший износ и энергопотребление.
Не требует регулировки и обслуживания в течение всего срока службы (в отличие от сальникового, который нужно "поджимать").

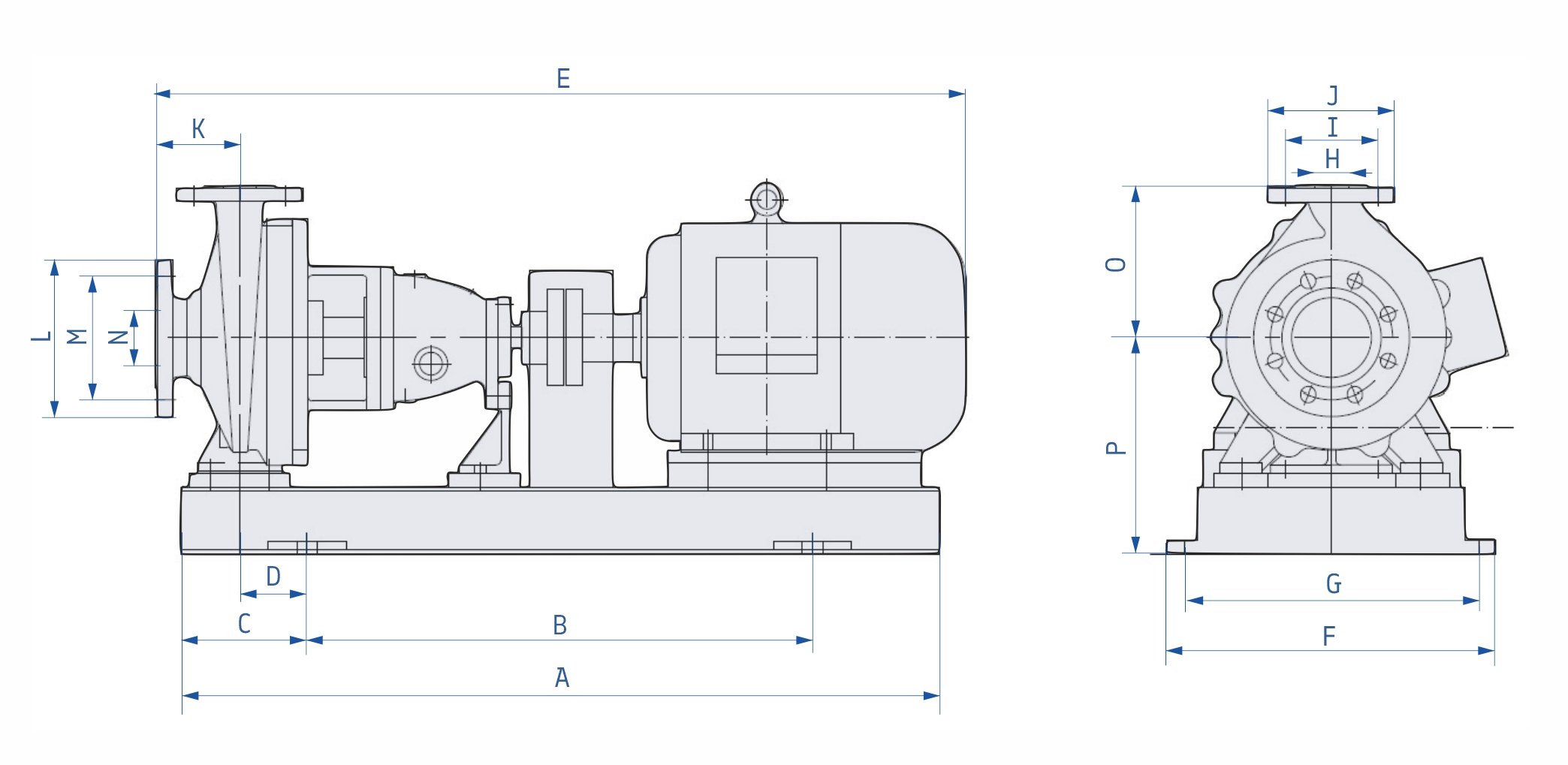

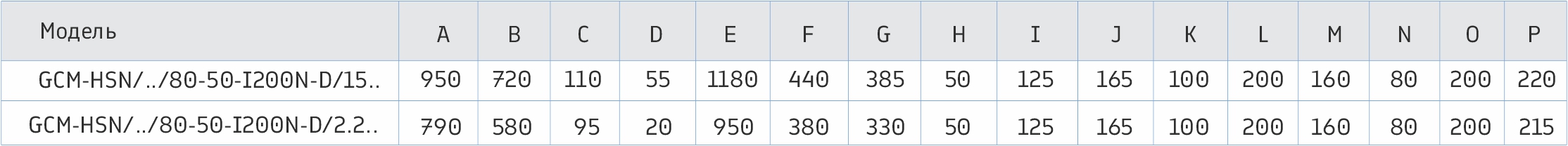

Габаритные размеры
