Центробежный полупогружной насос GCM-VS..F

Альтернативное название GTCVS

Краткое описание

Для перекачивания всех типов агрессивных и токсичных жидкостей удельной плотностью до 1,86.

— до 2390 м3
— напор до 132 м
— погружная часть до 6000 мм

Условия поставки

Расчет цены по опросному листу

срок поставки 8 недель

отсрочка платежа

проверка насоса перед отгрузкой

расширенная гарантия до 60 мес.

бесплатная доставка

Проверьте качество насоса GEMATECH

Бесплатно пришлем насос на тест

Имя
Номер телефона *
Нажимая кнопку, вы даете согласие на обработку персональных данных

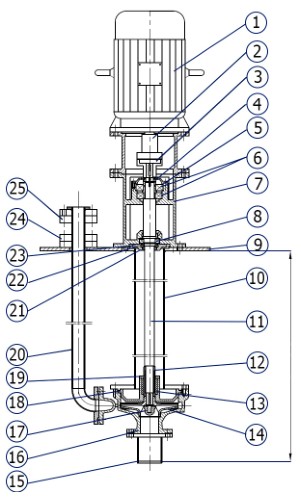

Конструкция полупогружного насоса GCO VS..F

1. Двигатель
2. Соединительная муфта
3. Пятиугольное уплотнение
4. Гайка
5. Сальник верхнего подшипника
6. Подшипник (2шт)
7. Стопорная муфта
8. Подшипник
9. Плита основания
10. Труба
11. Вал насоса
12. Муфта подшипника
13. Нижний кожух

14. Импеллер
15. Сетчатая крышка
16. Корпус насоса
17. Гайка импеллера
18. Корпус насоса
19. Нижний сальник
20. Выпускной патрубок
21. Масляное уплотнение
22. Гайка
23. Сальник нижнего подшипника
24. Нижний фланец
25. Верхний фланец

Ассортимент и характеристики

Применение

Используются для жидкостей без включений и коррозионно-активных жидкостей не склонных к кристаллизации. Насосы оснащены герметичным уплотнение вала. Все насосы доступны в исполнении по стандарту API610
Изготавливаются в соответствии с ISO2858

Рабочая температура среды

от 20° до 105°С, под заказ от 50° до 150°С.

Снабжены подшипником из нержавеющей стали + графитовой втулкой вместо торцевого уплотнения, что увеличивает срок службы насоса.

Доступные материалы проточной части:

Нержавеющая сталь SS304
Нержавеющая сталь SS316
Нержавеющая сталь SS304
Чугун
Титан сплав Ta2
Hastelloy сплав Hc276

Модель (GTCVS)

Макс. подача

Макс. напор

Патрубок

Мощность двигателя

Глубина погружной части

Наличие

GCM-VS 3,2/20

3.2  м3

20 м

25/20 мм

2.2  кВт

до 5000 мм

под заказ

GCM-VS 2,8/32

2.8  м3

32 м

25/20 мм

4  кВт

до 5000 мм

под заказ

GCM-VS 3,2/50

3.2  м3

50 м

25/20 мм

11  кВт

до 5000 мм

под заказ

GCM-VS 3,2/80

3.2  м3

80 м

25/20 мм

15  кВт

до 5000 мм

под заказ

GCM-VS 6,3/20

6.3  м3

20 м

40/40 мм

3  кВт

до 5000 мм

под заказ

GCM-VS 6,3/32

6.3  м3

32 м

40/40 мм

4  кВт

до 5000 мм

под заказ

GCM-VS 6,3/50

6.3  м3

50 м

40/40 мм

11  кВт

до 5000 мм

под заказ

GCM-VS 6,3/80

6.3  м3

80 м

40/40 мм

15  кВт

до 5000 мм

под заказ

GCM-VS 12,5/20

12.5  м3

20 м

50/40 мм

3  кВт

до 5000 мм

под заказ

GCM-VS 12,5/32

12.5  м3

32 м

50/40 мм

5.5  кВт

до 5000 мм

под заказ

GCM-VS 12,5/50

12.5  м3

50 м

50/40 мм

11  кВт

до 5000 мм

под заказ

GCM-VS 12,5/80

12.5  м3

80 м

50/40 мм

18.5  кВт

до 5000 мм

под заказ

GCM-VS 25/20

25  м3

20 м

65/50 мм

5.5  кВт

до 5000 мм

под заказ

GCM-VS 25/32

25  м3

32 м

65/50 мм

7.5  кВт

до 5000 мм

под заказ

GCM-VS 25/50

25  м3

50 м

65/50 мм

15  кВт

до 5000 мм

под заказ

GCM-VS 25/80

25  м3

80 м

65/50 мм

22  кВт

до 5000 мм

под заказ

GCM-VS 50/20

50  м3

20 м

80/65 мм

7.5  кВт

до 5000 мм

под заказ

GCM-VS 50/32

50  м3

32 м

80/65 мм

15  кВт

до 5000 мм

под заказ

GCM-VS 50/50

50  м3

50 м

80/65 мм

22  кВт

до 5000 мм

под заказ

GCM-VS 50/80

50  м3

80 м

80/65 мм

45  кВт

до 5000 мм

под заказ

GCM-VS 100/20

100  м3

20 м

100/80 мм

15  кВт

до 5000 мм

под заказ

GCM-VS 100/32

100  м3

32 м

100/80 мм

22  кВт

до 5000 мм

под заказ

GCM-VS 100/50

100  м3

50 м

100/80 мм

37  кВт

до 5000 мм

под заказ

GCM-VS 100/80

100  м3

80 м

100/80 мм

75  кВт

до 5000 мм

под заказ

GCM-VS 100/12,5

100  м3

12.5 м

125/100 мм

11  кВт

до 5000 мм

под заказ

GCM-VS 100/20

100  м3

20 м

125/100 мм

15  кВт

до 5000 мм

под заказ

GCM-VS 100/32

100  м3

32 м

125/100 мм

30  кВт

до 5000 мм

под заказ

GCM-VS 100/50

100  м3

50 м

125/100 мм

55  кВт

до 5000 мм

под заказ

GCM-VS 200/20

200  м3

20 м

150/125 мм

30  кВт

до 5000 мм

под заказ

Для уменьшения производительности и напора возможна подрезка рабочего колеса в трех уменьшенных версиях, а также поставка насоса с четырехполюсным двигателем со скоростью вращения вала 1450 об/мин для увеличения глубины погружной части.

Указана максимальная мощность двигателя со скоростью вращения вала 2900 об/мин для перекачивания жидкостей с удельной плотностью от 1.35 до 1.86. Для жидкостей с меньшей плотностью ставятся двигатели меньшей мощности.

Подробности узнавайте в отделе продаж.

Ассортимент и характеристики
насосов с удлиненным валом высокой производительности

Применение

Данные насосы не могут перекачивать агрессивные среды, содержащие твердые частицы и имеют изнашиваемые материалы.
Изготавливаются в соответствии с ISO2858

Температура жидкости

может варьироваться от 0° до 105°С. При температуре рабочей среды от -20° до 0°С, в насосе используется закрытая крышка обогрева и низкотемпературный подшипник, при температуре рабочей среды от 105° до 180°С в насосе используется закрытая крышка охлаждения и высокотемпературный подшипник.

Доступные материалы проточной части:

Нержавеющая сталь SS304
Нержавеющая сталь SS316
Нержавеющая сталь SS304
Чугун
Титан сплав Ta2
Hastelloy сплав Hc276

Снабжены подшипником из нержавеющей стали + графитовой втулкой вместо торцевого уплотнения, что увеличивает срок службы насоса.

Модель (GTCVS)

Макс. подача

Макс. напор

Патрубок

Мощность двигателя

Глубина погружной части

Наличие

GCM-VS 200/32

200  м3

32 м

150/125 мм

45  кВт

до 6000 мм

под заказ

GCM-VS 200/50

200  м3

50 м

150/125 мм

75  кВт

до 6000 мм

под заказ

GCM-VS 400/20

400  м3

20 м

200/150 мм

75  кВт

до 6000 мм

под заказ

GCM-VS 400/32

400  м3

32 м

200/150 мм

90  кВт

до 6000 мм

под заказ

GCM-VS 400/50

400  м3

50 м

200/150 мм

132  кВт

до 6000 мм

под заказ

GCM-VS 420/80

420  м3

80 м

200/150 мм

220  кВт

до 6000 мм

под заказ

GCM-VS 600/12

600  м3

12 м

250/200 мм

55  кВт

до 6000 мм

под заказ

GCM-VS 650/24

650  м3

24 м

250/200 мм

110  кВт

до 6000 мм

под заказ

GCM-VS 650/52

650  м3

52 м

250/200 мм

220  кВт

до 6000 мм

под заказ

GCM-VS 800/32

800  м3

32 м

250/200 мм

450  кВт

до 6000 мм

под заказ

GCM-VS 950/22

950  м3

22 м

300/250 мм

160  кВт

до 6000 мм

под заказ

GCM-VS 1000/44

1000  м3

44 м

300/250 мм

315  кВт

до 6000 мм

под заказ

GCM-VS 1500/40

1500  м3

40 м

350/300 мм

355  кВт

до 6000 мм

под заказ

GCM-VS 1240/78

1240  м3

78 м

400/350 мм

450  кВт

до 6000 мм

под заказ

GCM-VS 1340/104

1340  м3

104 м

400/350 мм

500  кВт

до 6000 мм

под заказ

GCM-VS 1450/132

1450  м3

132 м

400/350 мм

710  кВт

до 6000 мм

под заказ

GCM-VS 1070/74

1070  м3

74 м

500/450 мм

560  кВт

до 6000 мм

под заказ

GCM-VS 2040/98

2040  м3

98 м

500/450 мм

800  кВт

до 6000 мм

под заказ

GCM-VS 2390/125

2390  м3

125 м

500/450 мм

1250  кВт

до 6000 мм

под заказ

Насосы поставляются с четырехполюсным двигателем со скоростью вращения вала 1450 об/мин.

Для уменьшения производительности и напора возможна подрезка рабочего колеса в трех уменьшенных версиях,

Указана максимальная мощность двигателя для перекачивания жидкостей с удельной плотностью от 1.35 до 1.86. Для жидкостей с меньшей плотностью ставятся двигатели меньшей мощности.

Подробности узнавайте в отделе продаж.
