Центробежные насосы

›

химические

›

GCP-HSP

Центробежный насос самовсасывающий GCP-HSP

Альтернативное название GTCI2

Краткое описание

Самовсасывающий насос для перекачки всех типов агрессивных жидкостей плотностью до 1,2 г/см³, включая агрессивные кислоты и щелочи.

— макс. подача: 5,5..1016 л/м
— напор: до 28.3 м
— размер патрубка 40...80 мм
— высота самовсасывания до 5 м.

Условия поставки

Цена: от 79 900 ₽*

модели в наличии

отсрочка платежа

проверка насоса перед отгрузкой

расширенная гарантия до 60 мес.

бесплатная доставка

*Указана цена за минимальный типоразмер

Проверьте качество насоса GEMATECH

Бесплатно пришлем насос на тест

Имя

Номер телефона *

Нажимая кнопку, вы даете согласие на обработку персональных данных

Общая информация

Краткое описание

GCP-HSP — серия химических центробежных самовсасывающих насосов.

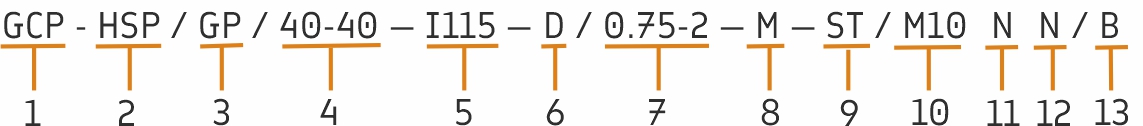

Кодировка

1-2 — Серия центробежного насоса - Тип насоса

горизонтальный центробежный пластиковый насос самовсасывающий

3 — Материал проточной части:
PH — гомополимер полипропилена (PPH)
KY — поливинилиденфторид (PVDF), Кинар
CE — этилен тетрафтороэтилен армированный углеволокном (CFREТFE)
GP — полипропилен армированный стекловолокном (GFRPP)

4 — Условный диаметр входа/выхода

40 — условный проход входа DN65
40 — условный проход выхода DN65

5 — Тип присоединения

D — фланец
T — резьба

6 — Мощность мотора и кол-во полюсов

0 — без мотора
0.75-2 — 0.75 кВт

7 — Моноблочность

M — моноблочное исполнение насоса и мотора

8 — Вид исполнения мотора

ST — общепромышленный
STP — общепромышленный + датчики РТС
EX — взрывозащищенный
VDI — со встроенным частотно-
регулируемым приводом
VDR — для работы с ЧРП: доп. вентиляция
+ РТС датчики для контроля температуры
обмоток

9 — Дополнительная характеристика насоса

M10 — одинарное торцевое уплотнение
без промывки
M11 — одинарное торцевое уплотнение
с промывкой
M20 — двойное торцевое уплотнение с
промывкой

10 — Опции насоса

S3 — S — в насос встроены датчики
— 3 — число ТИПОВ датчиков,
посадочное место под датчик тоже
учитывается
Примеры типов датчиков:
датчик вибрации;
датчик потока.
N — опций нет

11 — Дополнительная характеристики мотора

MS3 — S — в мотор встроены датчики
— 3 — число ТИПОВ датчиков,
Примеры типов датчиков:
РТС-термисторы;
датчики температуры подшипников;
датчик частоты вращения.
N — нет дополнительных характеристик мотора

12 — Код сборочной линии

Особенности

эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019

декларация по ТР ТС 010/2011

сертификат по ТР ТС 012/2011

декларация по ТР ТС 020/2011

Инженерная служба подбора насоса

обозначаем цену и срок поставки в течение дня

гарантия исправной работы подобранного насоса

авторский надзор ввода в эксплуатацию

обучение работе с оборудованием

Имя

Номер телефона *

Ассортимент и характеристики

Высота самовсасывания 5 м.

Максимальная температура жидкости 80°C (до 250°C по согласованию с производством)

Модель (GTCI2)

Макс. подача

Макс. напор

Присоединение

Мощность двигателя

Макс. плотность жидкости*

Наличие

188 л/мин

7 м

40/40 мм

0.37 кВт

<1.2 г/см³

8 недель

216 л/мин

9 м

40/40 мм

0.75 кВт

<1.2 г/см³

8 недель

300 л/мин

8.5 м

40/40 мм

0.75 кВт

<1.2 г/см³

8 недель

308 л/мин

16 м

40/40 мм

1.5 кВт

<1.2 г/см³

8 недель

355 л/мин

19 м

40/40 мм

2.2 кВт

<1.2 г/см³

8 недель

400 л/мин

14 м

40/40 мм

1.5 кВт

<1.2 г/см³

8 недель

488 л/мин

17 м

50/50 мм

2.2 кВт

<1.2 г/см³

8 недель

507 л/мин

24 м

50/50 мм

3.7 кВт

<1.2 г/см³

8 недель

600 л/мин

20 м

50/50 мм

2.2 кВт

<1.2 г/см³

8 недель

666 л/мин

25 м

50/50 мм

3.7 кВт

<1.2 г/см³

8 недель

730 л/мин

22 м

80/80 мм

3.7 кВт

<1.2 г/см³

8 недель

900 л/мин

26.5 м

80/80 мм

5.5 кВт

<1.2 г/см³

8 недель

935 л/мин

22 м

80/80 мм

3.7 кВт

<1.2 г/см³

8 недель

960 л/мин

28 м

80/80 мм

7.5 кВт

<1.2 г/см³

8 недель

970 л/мин

27 м

80/80 мм

5.5 кВт

<1.2 г/см³

8 недель

1007 л/мин

28 м

80/80 мм

7.5 кВт

<1.2 г/см³

8 недель

*При установке более мощного двигателя максимально возможная плотность 1,8 г/см³. Подробности в отделе продаж

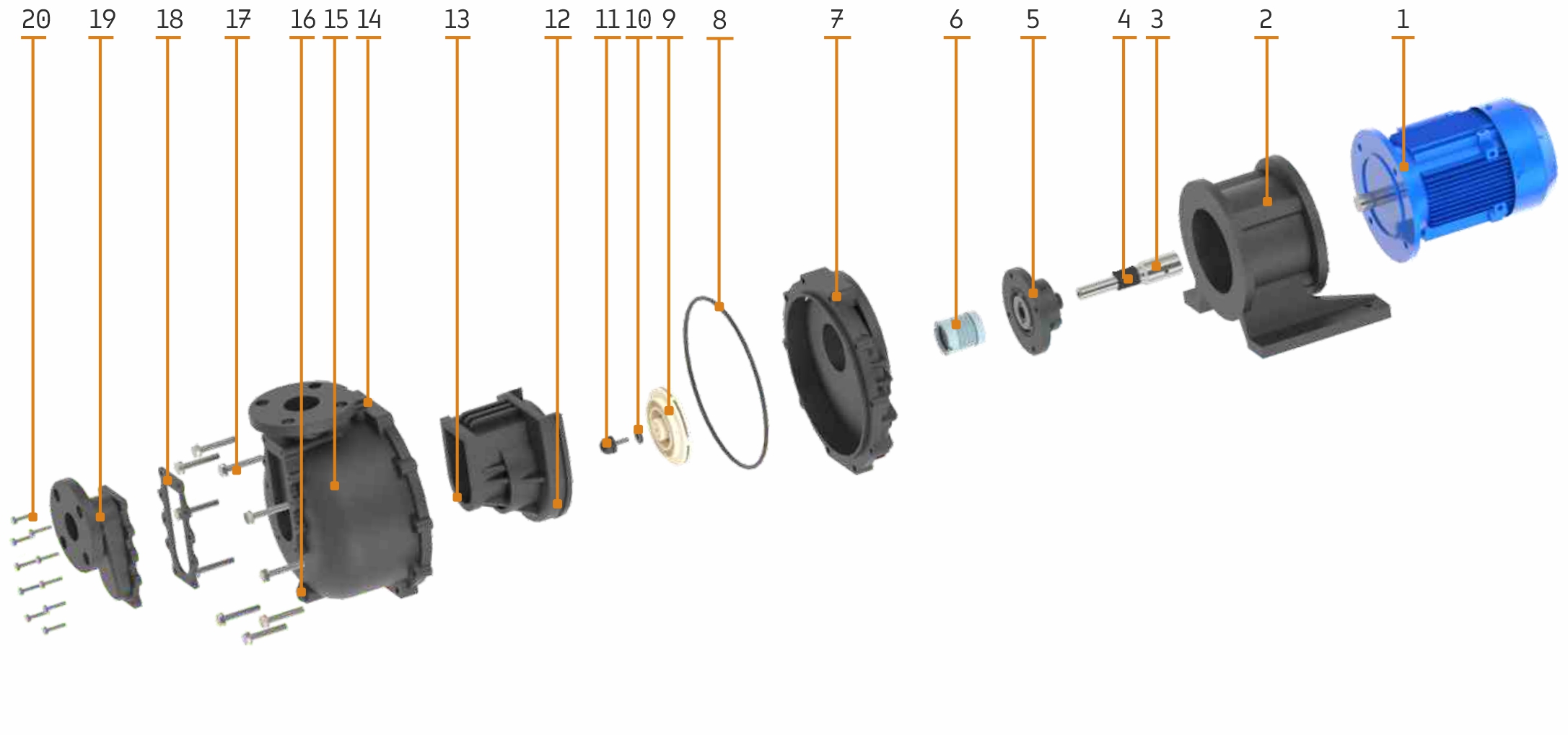

Насос самовсасывающий в разборе

Мотор
Станина
Вал рабочего колеса
Седло уплотнения вала
Разделительная крышка
Уплотнительное кольцо
Механическое уплотнение вала
Рабочее колесо
Крепёж рабочего колеса
Корпус насоса

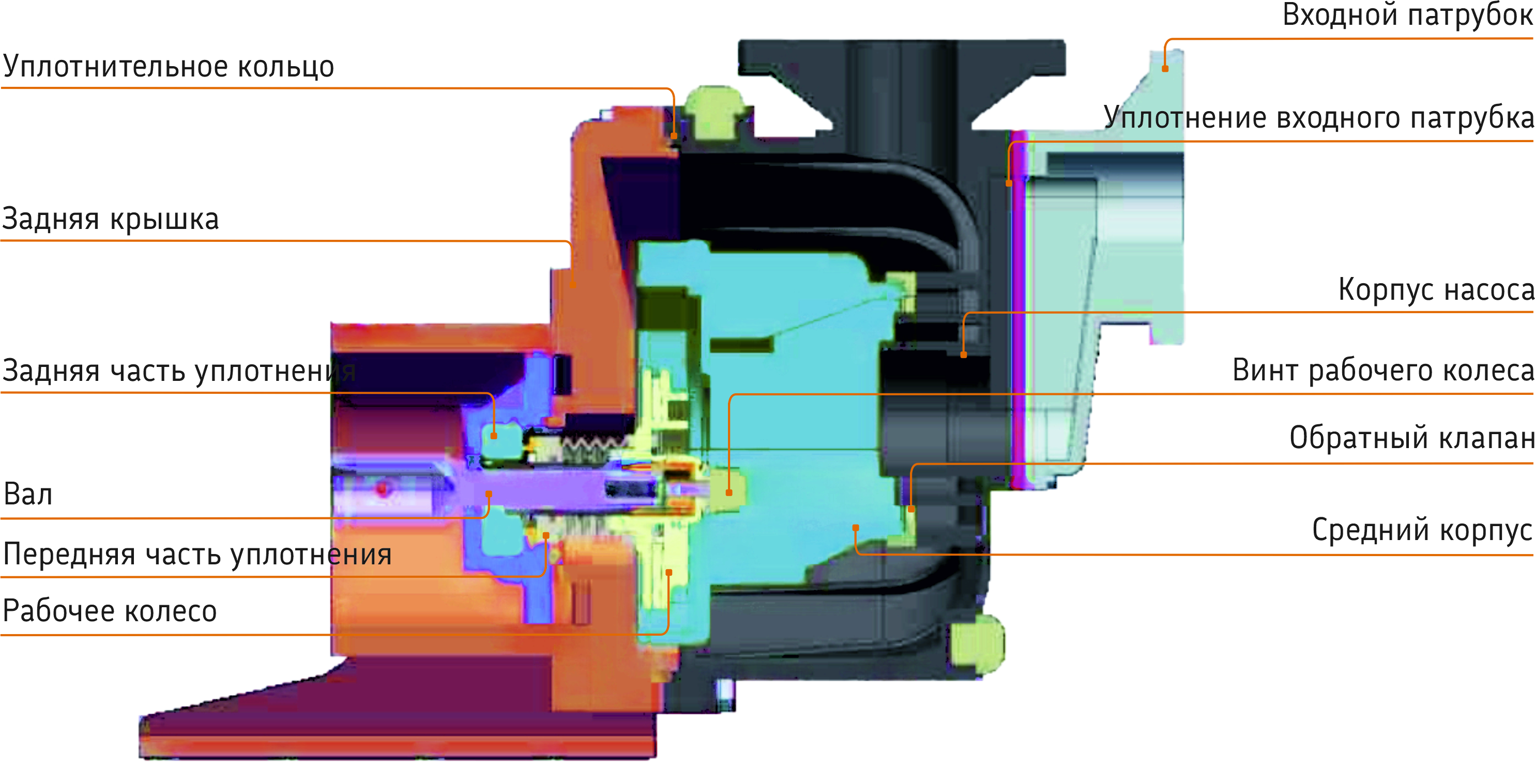

Конструкция центробежного самовсасывающего насоса

Общие преимущества

Равномерная подача и постоянный напор при неизменном режиме.
Простота конструкции, обуславливающая легкость обслуживания и простоту регулировки.
Достаточно высокая высота всасывания.
Возможность перекачивания загрязненных жидкостей.
Широкие пределы изменения подачи и напора.
Возможность параллельного либо последовательного соединения нескольких насосов для работы на один трубопровод.

Принцип действия

Через вал электрический мотор передаёт вращающее усилие на рабочее колесо.
Во входной патрубок поступает жидкость, выбрасывающаяся в выходной патрубок под действием центробежной силы. Центробежная сила образуется в результате движения рабочего колеса.
Когда жидкость поступает в выходной патрубок, в центральной части колеса образуется разряжение, обуславливающее появление разности давлений между центром насоса и выходом из него.
Из-за появившегося перепада давлений жидкость поступает из входного патрубка внутрь корпуса насоса.
Находящаяся в корпусе жидкость снова поддаётся воздействию центробежной силы, после чего цикл повторяется вновь.
