Центробежный полупогружной насос химический GCP-VNS..PP

Альтернативное название GTCV3

Краткое описание

Корпус и нагнетательная труба из PP, PVC или PVDF.
Может недолго работать всухую.
Пятиугольная платформа.

— до 920 л/мин
— напор до 36 м
— погружная часть до 1500 мм

Условия поставки

Цена: от 69 900 ₽*

модели в наличии

отсрочка платежа

проверка насоса перед отгрузкой

расширенная гарантия до 60 мес.

бесплатная доставка

*Указана цена за минимальный типоразмер

Проверьте качество насоса GEMATECH

Бесплатно пришлем насос на тест

Имя
Номер телефона *
Нажимая кнопку, вы даете согласие на обработку персональных данных

Общая информация

Краткое описание

GCP-VNS — серия химических вертикальных полупогружных центробежных насосов без уплотнения общепромышленного назначения с пластиковой проточной частью.

Кодировка

1-2 — Серия центробежного насоса - Тип насоса

вертикальный полупогружной центробежный пластиковый насос без уплотнения

3 — Материал проточной части:
PP — полипропилен (PP)
PH — гомополимер полипропилена (PPH)
KY — поливинилиденфторид (PVDF), Кинар
GP — полипропилен армированный стекловолокном
(GFRPP)

4 — Условный диаметр входа/выхода

25 — условный проход входа DN25
15 — условный проход выхода DN15

5 — Тип присоединения

T — резьба

6 — Мощность мотора и кол-во полюсов

0 — без мотора
0.05-2 — 0.05 кВт

7 — Вид исполнения мотора

ST — общепромышленный
VDR — для работы с ЧРП
EX — взрывозащищенный
EXVDR — взрывозащищенный для работы с ЧРП
VDI — со встроенным частотно-регулируемым приводом
без обозначения — мотора нет

8 — Дополнительная характеристика насоса

H100 — длина погружной части 100 мм
PS — прямоугольная форма площадки
PP — пятиугольная форма площадки
PR — круглая форма площадки
PH — шестиугольная форма площадки
PX — заказная форма площадки

9 — Опции насоса

S3 — S — в насос встроены датчики
— 3 — число ТИПОВ датчиков,
посадочное место под датчик тоже
учитывается
Примеры типов датчиков:
датчик вибрации;
датчик потока.
N — опций нет

10 — Дополнительная характеристики мотора

MS3 — S — в мотор встроены датчики
— 3 — число ТИПОВ датчиков,
Примеры типов датчиков:
РТС-термисторы;
датчики температуры подшипников;
датчик частоты вращения.
N — нет дополнительных характеристик мотора

11 — Код сборочной линии


Особенности

эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019

декларация по ТР ТС 010/2011

декларация по ТР ТС 020/2011

Инженерная служба подбора насоса

обозначаем цену и срок поставки в течение дня

гарантия исправной работы подобранного насоса

авторский надзор ввода в эксплуатацию

обучение работе с оборудованием

Имя
Номер телефона *

Ассортимент и характеристики

Максимальная температура жидкости 80°C (до 250°C по согласованию с производством)

Модель (GTCV3)

Макс. подача

Макс. напор

Патрубок

Мощность двигателя

Глубина погружной части

Наличие

230  л/мин

11 м

50/40 мм

0.75  кВт

до 1500 мм

в наличии

400  л/мин

22 м

50/40 мм

1.5  кВт

до 1500 мм

в наличии

450  л/мин

26 м

50/40 мм

2.2  кВт

до 1500 мм

в наличии

580  л/мин

28 м

50/40 мм

3.7  кВт

до 1500 мм

в наличии

840  л/мин

31 м

65/50 мм

5.5  кВт

до 1500 мм

в наличии

920  л/мин

36 м

65/50 мм

7.5  кВт

до 1500 мм

в наличии

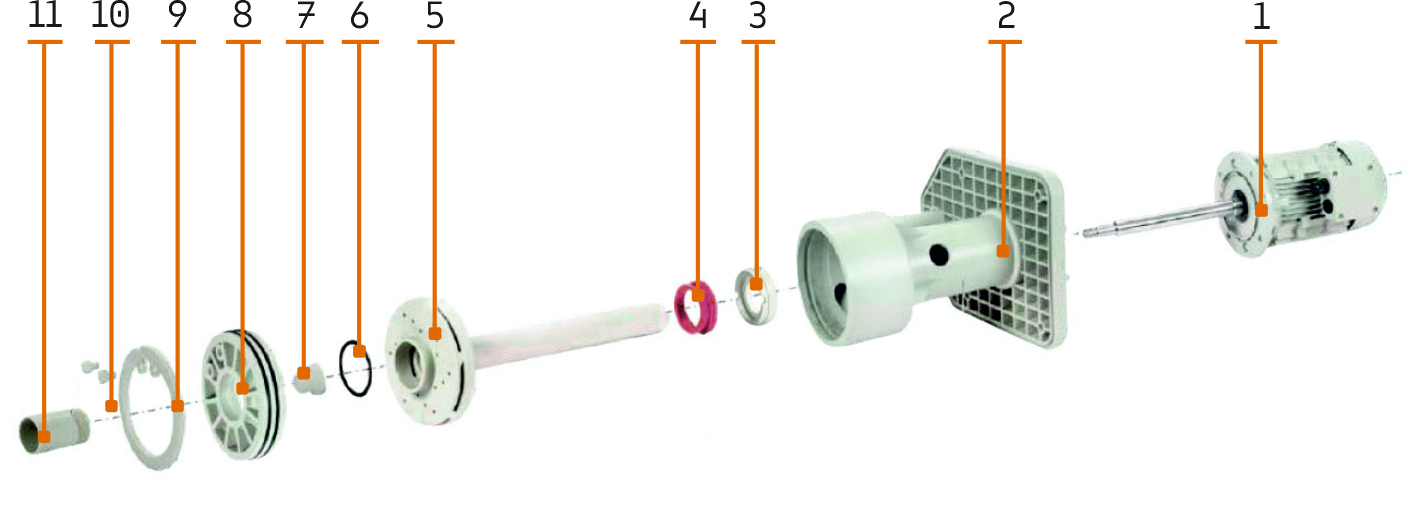

Насос c механическим уплотнением в разборе

  • Мотор
  • Корпус насоса (центральная часть)
  • Компрессионная втулка
  • Кольцевое уплотнение (V-образного сечения)
  • Крыльчатка
  • Уплотнительное кольцо
  • Гайка крыльчатки
  • Корпус насоса (передняя часть)
  • Стопорное кольцо
  • Крепление стопорного кольца
  • Решетчатый фильтр

Конструкция центробежного насоса

Принцип действия

  • При вращении колеса во временной рабочей камере, сформированной двумя близлежащими лопастями, создается разрежение воздуха, что способствует всасыванию в нее жидкости через входной патрубок.
  • После того как жидкость попадает во временную рабочую камеру и начинает вращаться вместе с перемещающими ее лопастями, на нее начинает действовать центробежная сила, прижимающая ее к стенкам внутренней камеры.
  • При попадании в область выходного патрубка жидкость, уже находясь под давлением за счет воздействующих на нее центробежных сил, выталкивается в напорную магистраль.

Общие преимущества

  • Вертикальный монтаж. Конструкция насоса подразумевает его монтаж над уровнем жидкости,
    поэтому насосу не требуется механическое уплотнение. Насос может какое-то время безопасно и эффективно работать «всухую».
  • Минимальное обслуживание и надежность. Насос обладает простой конструкцией, подразумевающей отсутствие механических уплотнений и подшипников.
  • Возможность перекачки жидкостей с твёрдыми частицами. Нечувствителен к включениям до 1 мм.
  • Может заменить самовсасывающий насос. Насосная головка CTV погружена в жидкость, глубина погружения 419-425 мм с возможностью установки удлинителя, что делает данный насос более надежной альтернативой самовсасывающему насосу.
  • Возможность полного демонтажа и возможность замены мотора, не отсоединяя насос от системы.
  • В зависимости от конкретной модели такое оборудование может работать с жидкостями, температура которых достигает 65 или даже 120 градусов.

Перекачиваемые жикости

Позволяют перекачивать агрессивные, в том числе хромосодержащие сточные воды, раствор гипохлорита натрия, хлорную воду и др.
