Демпферы пульсации

напрямую с завода на 25% дешевле аналогов

Краткое описание

Снижение пульсаций потока жидкости до 97%.

Актуальны для насосов объемного действия: мембранных, перистальтических, дозировочных и др. насосов.

— патрубок 15-80 мм
— объем камеры от 0,35 л до 12 л
— мембранного и баллонного типа

Условия поставки

Цена: по запросу

отсрочка платежа

модели в наличии

бесплатная доставка

Описание и модификации

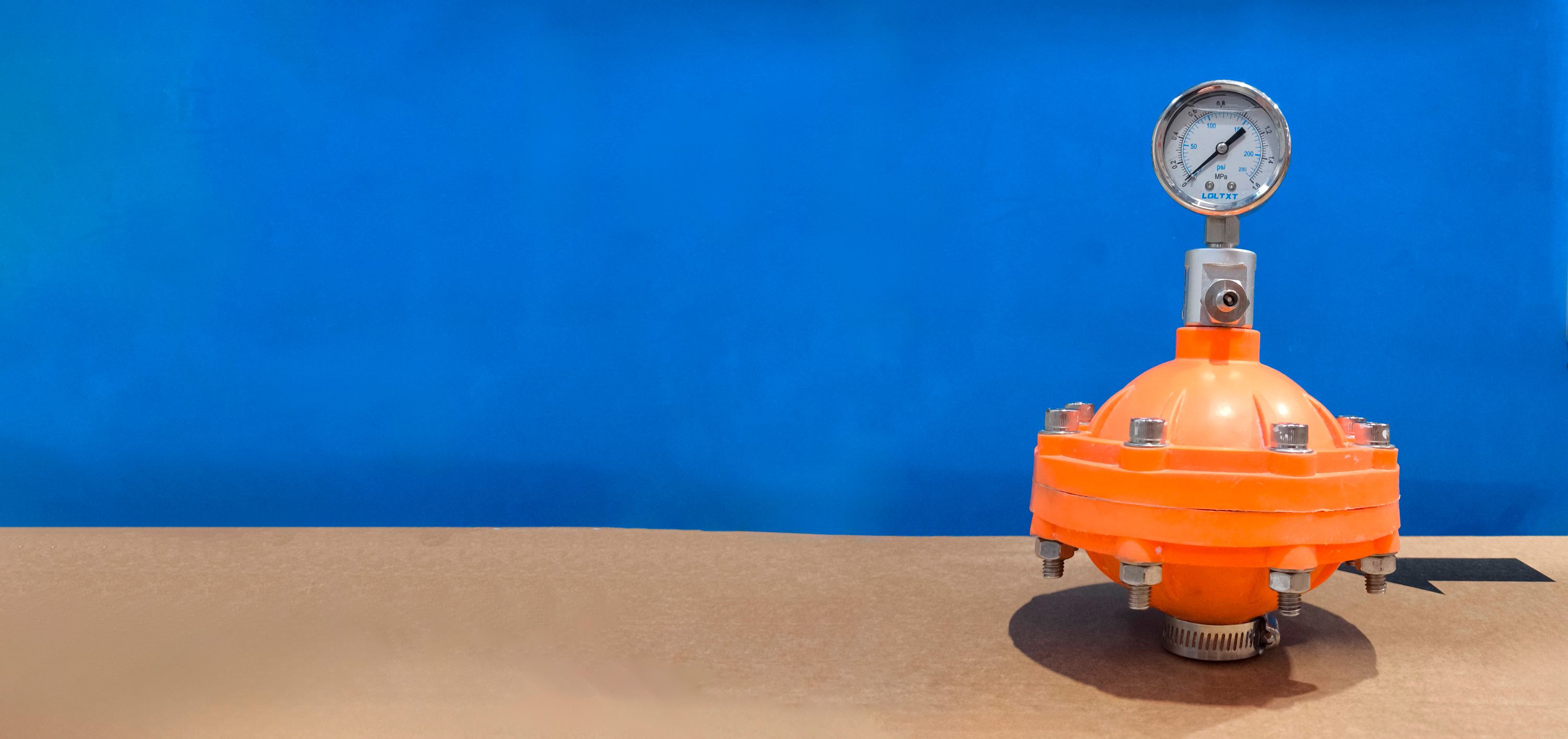

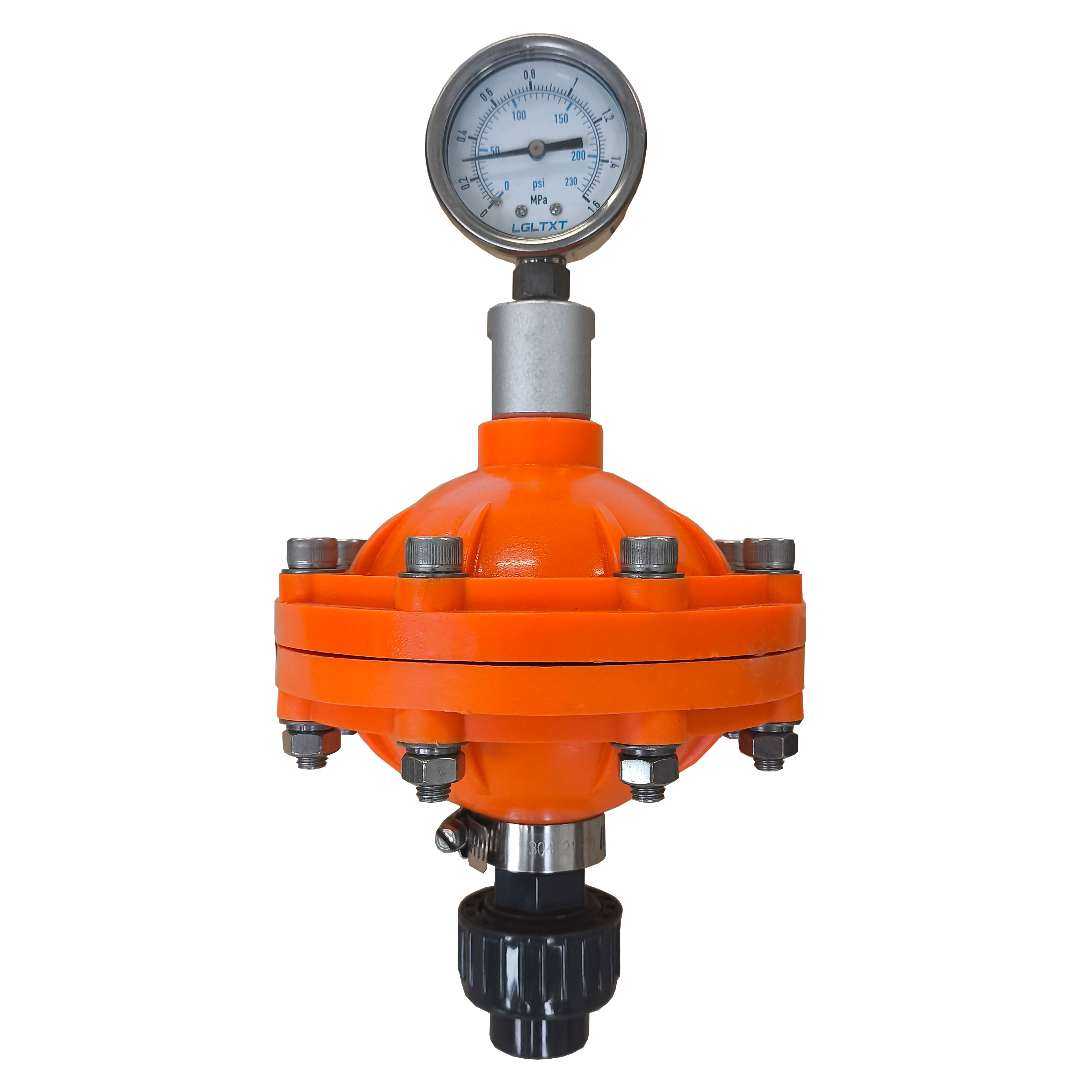

GD1 в пластиковом корпусе

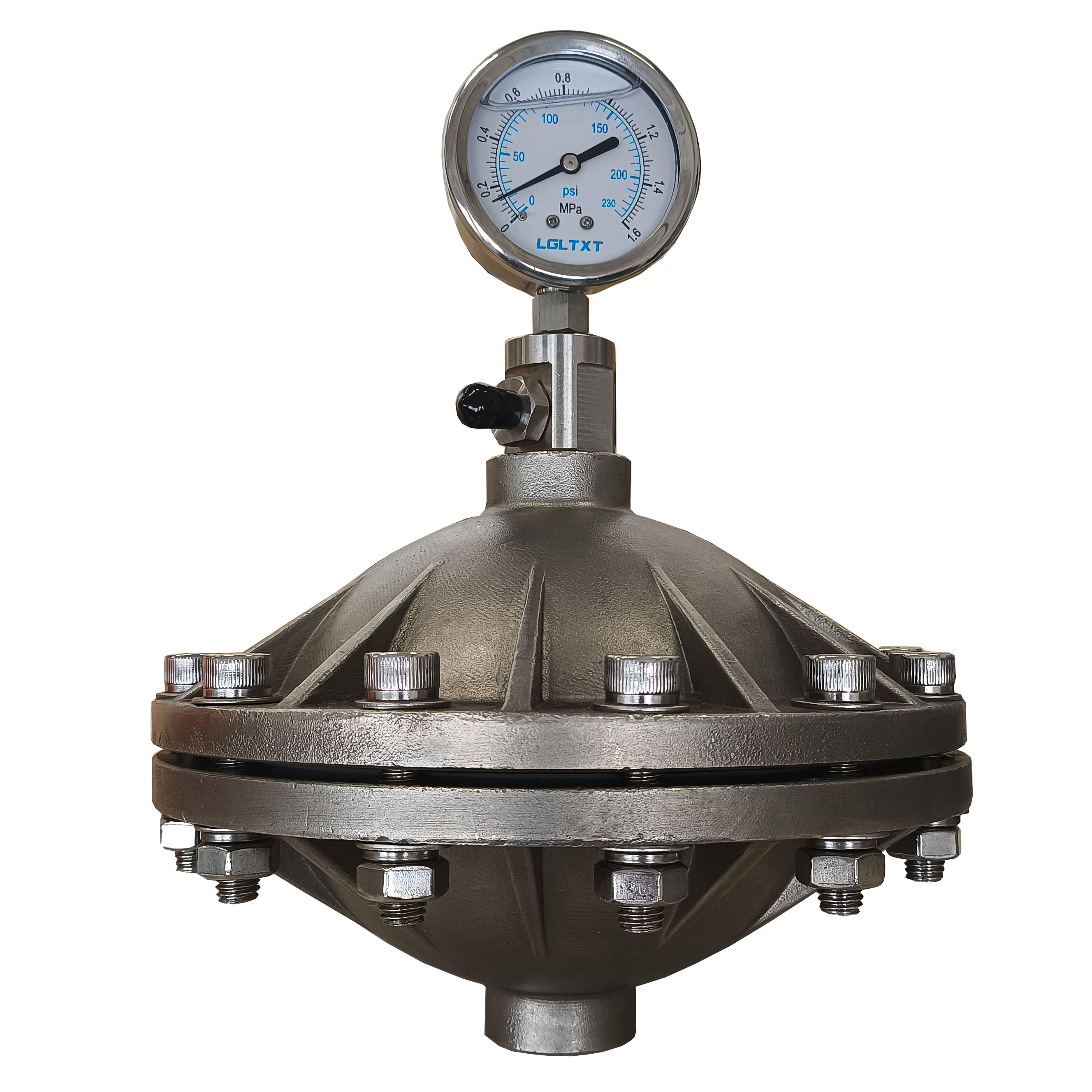

GD1 в металлическом корпусе

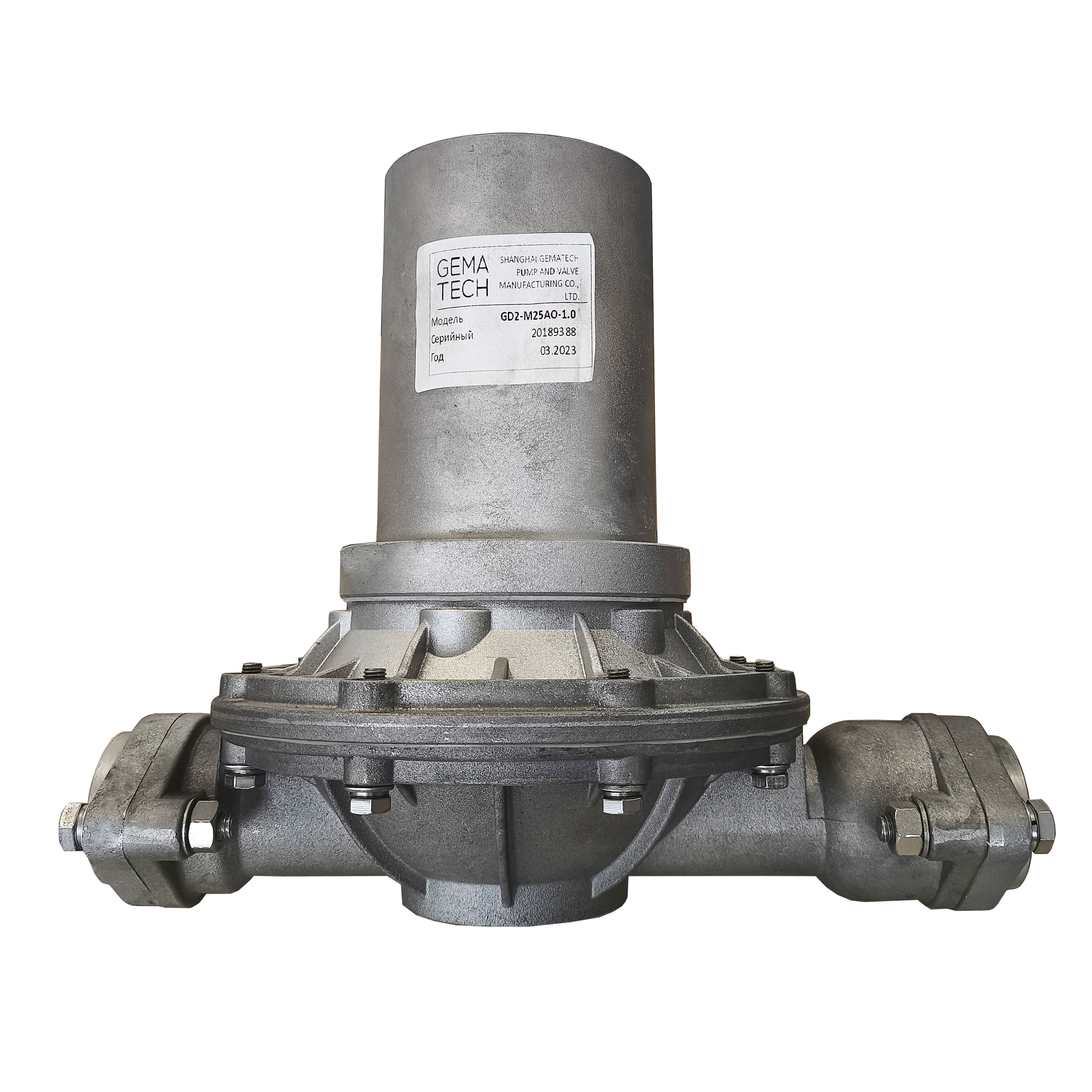

GD2

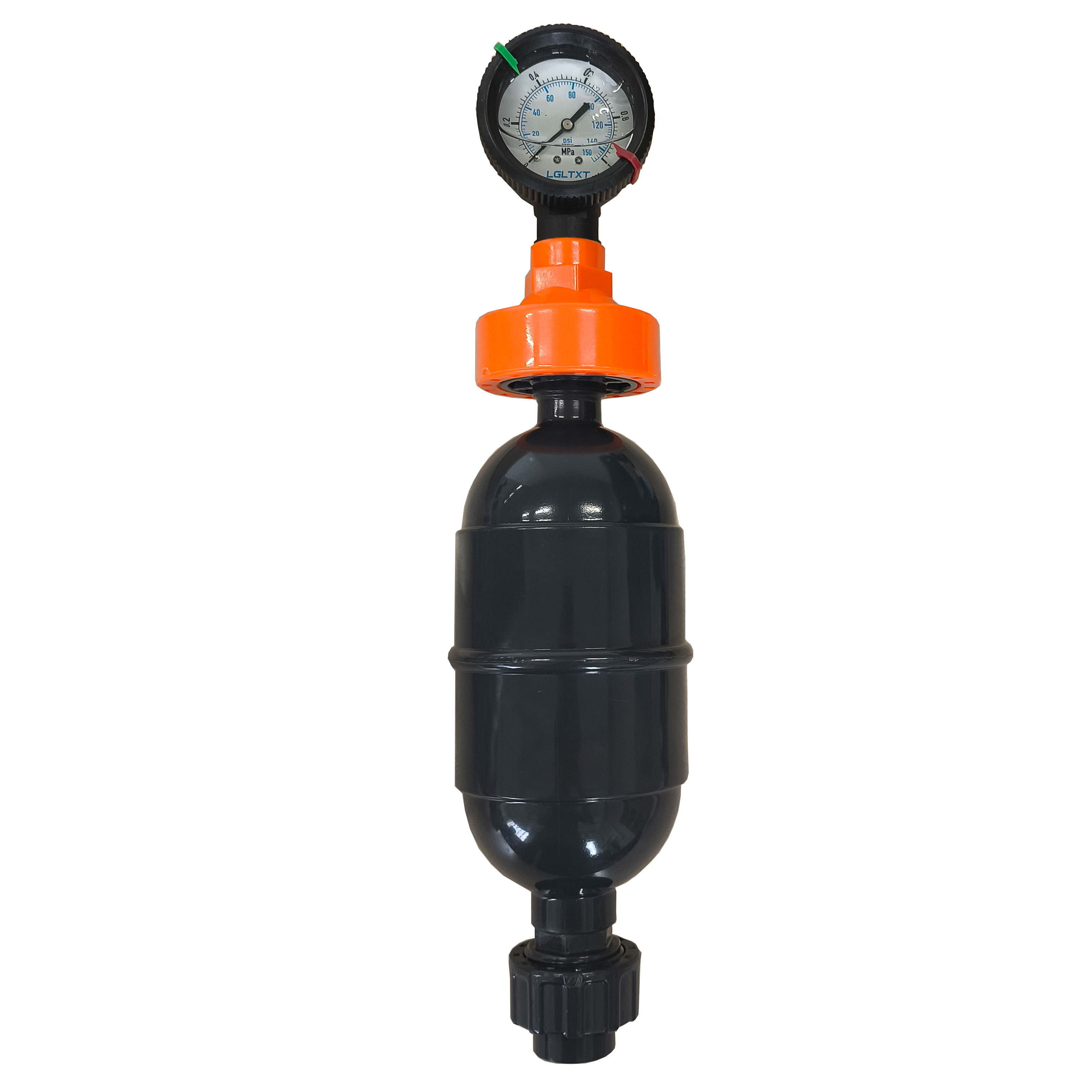

GD3 без разделителя сред

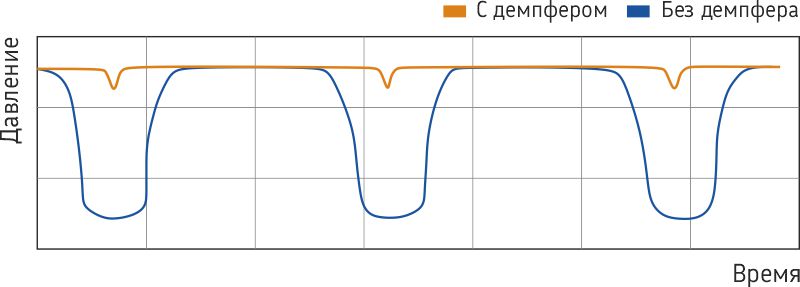

Демпфер пульсации – это устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия. В зависимости от регулировки и типа жидкости пульсации могут быть сглажены на 97%. Благодаря этому устройству поток жидкости становится практически полностью равномерным. Так же демпфер обеспечивает дополнительный эффект - защиту труб, счетчиков, клапанов и приборов от пульсации, вибрации, скачков давления, вспенивания и разбрызгивания, вызванные запуском и выключением насоса.

Кодировка

1. Серия демпфера пульсаций

GD1 -демпфер пульсаций мембранного типа,
GD2 -демпфер пульсаций мембранного типа, устанавливаемый в разрыв линии,
GD3 -демпфер пульсаций баллонного типа

2. Тип демпфера

М - с мембранным разделителем сред,
MD - с мембранным разделителем сред большого объема (только в исполнении из AISI316),
А - баллонный с разделителем сред,
С - баллонный без разделителя сред

3. Диаметр условный

4. Материал проточной части демпфера

U - поливинилхлорид непластифицированный (UPVC)
K - кинар (PVDF)
P - полипропилен (РР)
L - нерж. сталь AISI316
S - нерж. сталь AISI304
A - алюминий

5. Материал разделителя сред

(не применимо к типу демпфера С)
E - EPDM (non food)
N - NBR
V - FPM (Viton)

6. Объем рабочей камеры в литрах

7. Тип присоединения демпфера

B - внутреннее резьбовое, BSP
F - фланцевое (под заказ доступно для типа "A", у типа MD стандартно)

Характеристики моделей

Модель

Объем камеры

Патрубок

Тип демпфера

Проточная часть

Разделитель сред

Наличие

GD1-M15....-0.35

0.35 л

DN15

Мембранного типа

K, L, P, S, U

E, N, V, T

В наличии

GD1-M20....-0.6

0.6 л

DN20

Мембранного типа

K, L, P, S, U

E, N, V, T

В наличии

GD1-M25....-1.0

1 л

DN25

Мембранного типа

K, L, P, S, U

E, N, V, T

В наличии

GD1-M25....-1.5

1.5 л

DN25

Мембранного типа

K, L, P, S, U

E, N, V, T

В наличии

GD1-M32....-2.0

2 л

DN32

Мембранного типа

K, L, P, S, U

E, N, V, T

В наличии

GD1-M40....-4.0

4 л

DN40

Мембранного типа

K, L, P, S, U

E, N, V, T

В наличии

GD1-M50....-4.0

4 л

DN50

Мембранного типа

K, L, P, S, U

E, N, V, T

В наличии

GD1-MD50....-10.0

10 л

DN50

Двухмембранного типа

K, L, P, S, U

E, N, V, T

В наличии

GD1-MD65....-12.0

12 л

DN65

Двухмембранного типа

K, L, P, S, U

E, N, V, T

В наличии

GD1-MD65....-16.0

16 л

DN65

Двухмембранного типа

K, L, P, S, U

E, N, V, T

В наличии

GD2-M25....-1.0

1 л

DN25

Мембранного типа в разрыв линии

A, L

E, N, O, V, T

В наличии

GD2-M40....-2.3

2.3 л

DN40

Мембранного типа в разрыв линии

A, L

E, N, O, V, T

В наличии

GD2-M50....-3.0

3 л

DN50

Мембранного типа в разрыв линии

A, L

E, N, O, V, T

В наличии

GD2-M65....-3.0

3 л

DN65

Мембранного типа в разрыв линии

A, L

E, N, O, V, T

В наличии

GD2-M80....-6.0

6 л

DN80

Мембранного типа в разрыв линии

A, L

E, N, O, V, T

В наличии

GD3-A15....-0.35

0.35 л

DN15

Балонного типа

L, S, U

E, N, V

Под заказ

GD3-A20....-0.6

0.6 л

DN20

Балонного типа

L, S, U

E, N, V

Под заказ

GD3-A25....-1.0

1 л

DN25

Балонного типа

L, S, U

E, N, V

Под заказ

GD3-A25....-1.5

1.5 л

DN25

Балонного типа

L, S, U

E, N, V

Под заказ

GD3-A32....-2.0

2 л

DN32

Балонного типа

L, S, U

E, N, V

Под заказ

GD3-A40....-4.0

4 л

DN40

Балонного типа

L, S, U

E, N, V

Под заказ

GD3-A40....-5.0

5 л

DN40

Балонного типа

L, S, U

E, N, V

Под заказ

GD3-A50....-6.0

6 л

DN50

Балонного типа

L, S, U

E, N, V

Под заказ

GD3-A65....-12.0

12 л

DN65

Балонного типа

L, S, U

E, N, V

Под заказ

GD3-C15..-0.6

0.6 л

DN15

Без разделителя сред

L, S, U

-

Под заказ

GD3-C20..-0.9

0.9 л

DN20

Без разделителя сред

L, S, U

-

Под заказ

GD3-C25..-1.2

1.2 л

DN25

Без разделителя сред

L, S, U

-

Под заказ

GD3-C32..-2.2

2.2 л

DN32

Без разделителя сред

L, S, U

-

Под заказ

GD3-C40..-3.2

3.2 л

DN40

Без разделителя сред

L, S, U

-

Под заказ

GD3-C40..-5.0

5 л

DN40

Без разделителя сред

L, S, U

-

Под заказ

GD3-C50..-10.0

10 л

DN50

Без разделителя сред

L, S, U

-

Под заказ

Функции демпфера:

— Создание гладкого потока перекачиваемой жидкости.
— Уменьшить или устранить гидравлический удар.
— Снизить (ограничить) скачки давления, возникающие при запуске и остановке насоса.
— Защитить трубопровод, соединительные элементы и фитинги от пульсаций и вибраций.
— Продлить срок службы насоса и улучшить его производительность.
— Предотвратить вспенивание, разбрызгивание и порчу перекачиваемой среды.
— Предотвращает колебания давления в расходомерах и манометрах.

Демпферы пульсаций

В промышленности часто используются различные типы насосов для перекачивания жидкостей. Мембранные, дозировочные и перистальтические насосы широко применяются в химической, фармацевтической, пищевой и других отраслях. Одной из общих проблем, возникающих при использовании этих насосов, является пульсация потока, которая может привести к различным негативным последствиям. Для снижения пульсации используются специальные устройства — демпферы пульсации.

Что такое пульсация потока?

Пульсация потока — это колебания давления и скорости потока жидкости в системе трубопроводов, вызванные интермиттирующей работой насоса. Эти колебания могут привести к вибрации, шуму, износу оборудования, а также к нарушению равномерности процессов, в которых используется насос.

Роль демпферов пульсации

Демпферы пульсации предназначены для сглаживания колебаний давления, создаваемых насосами. Они устанавливаются в систему трубопроводов и работают, поглощая избыточные колебания давления, тем самым обеспечивая более стабильный и равномерный поток жидкости.

Применение демпферов в различных типах насосов

1. **Мембранные насосы**
Мембранные насосы часто используются для перекачивания агрессивных, вязких или загрязненных жидкостей. Пульсация, создаваемая этими насосами, может быть особенно выраженной из-за их принципа работы. Демпферы пульсации помогают уменьшить этот эффект, защищая систему трубопроводов и оборудование от повреждений.
2. **Дозировочные насосы**
Дозировочные насосы применяются для точной подачи жидкостей в процессах, где критично соблюдение заданных пропорций. Пульсации могут существенно повлиять на точность дозирования. Использование демпферов пульсации позволяет достичь необходимой точности и стабильности в дозировании.
3. **Перистальтические насосы**
Перистальтические насосы часто обеспечивают более мягкую и равномерную подачу по сравнению с другими типами насосов, демпферы пульсации могут дополнительно улучшить производительность насоса, минимизируя микропульсации.
Демпферы пульсации являются важным компонентом в системах насосов, обеспечивая защиту оборудования и повышение качества процессов. Их использование в системах с мембранными, дозировочными и перистальтическими насосами позволяет значительно улучшить эффективность работы и продлить срок службы оборудования. Выбор подходящего демпфера пульсации должен учитывать тип насоса, характеристики жидкости и специфические требования процесса.
