Винтовые насосы ОНВ
СЕРИЯ GTS
Краткое описание
Одновинтовые насосы для перекачивания вязких и пищевых сред, в том числе сред с включениями. Перекачивает сметану, пасты, йогурты, кефир, кремы и т.д.
— подача до 16 м3/ч,
— давление до 36 бар,
— вязкость до 30 000 сПз,
— размер частиц до 21 мм
— высота самовсасывания 8,5 м
Условия поставки
Цена: от 234 000 ₽*
срок изготовления 4 недели
отсрочка платежа
Гарантия 12 месяцев
Доставка по РФ
*Указана цена за минимальный типоразмер
Максимально прочная конструкция и герметичность
Благодаря особенностям конструкции надежен и удобен в эксплуатации
Самые выгодные цены среди аналогов
Предлагаем самый выгодный вариант под вашу задачу
Осуществляем инженерный подбор под вашу задачу
Исходя из особенностей линии, подберем насос который подойдем именно вам!
Запросите инженерный подбор!
Общая информация
Описание
Одновинтовой (шнековый) насос ОНВ — это объёмный насос, в котором перекачиваемая среда перемещается вдоль оси винта внутри эластичного статора (обоймы). Вращение ротора создаёт герметичные полости, которые последовательно перемещаются от всасывающего патрубка к нагнетательному, обеспечивая ровный поток без пульсаций и повреждения структуры продукта.
Именно этот принцип делает насосы ОНВ незаменимыми там, где важно сохранить консистенцию, текстуру и целостность включений перекачиваемой среды. Насосы ОНВ идеально подходят для перекачивания и фасовки пищевых, фармацевтических и промышленных продуктов любой вязкости.
Перед каждым запуском нужно убеждаться, что корпус насоса и всасывающая линия заполнены продуктом, а не воздухом.
Модификации насоса
Конструкции насоса
— прямое соединение с двигателем
— мотор-редуктор
— мотор вариатор
— с бункером и шнеком
Типы уплотнения вала
— сальниковая набивка;
— двойное торцевое
— двойное торцевое с гидрозатвором
Материалы корпуса
— SS304 (стандартное исполнение)
— SS316
Материалы эластомера
— EPDM (стандартное исполнение)
— NBR
— FKM
— NBR-L
— EPDM-L
— FKM-L
— HNBR
Размеры условного прохода присоединения (в мм)
от 25 до 150 мм
Варианты давления, бар
06/12/18/36
Тип присоединения и диаметр выходного отверстия
— фланец
— резьбовое соединение
— муфта
— три-клэмп
Мощность мотора и количество полюсов
Моторы до 18.5 кВт
Исполнение мотора
— общепромышленный
— для работы с ЧРП
— взрывозащищенный
— взрывозащищенный для работы с ЧРП
— двигатель 1 фаза - 220 В
— в климатическом исполнении УХЛ1
Частота вращения вала
100-1500 об/мин
Опции
— дробилка (мацератор) для перекачивания сред, склонных к комкованию
— тележка
— байпас (предохранительный клапан)
— бункер
— датчик сухого хода
— кожух электропривода
— приёмная горловина + шнек
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Модели и цены
ВЫСОКОВЯЗКИЕ – СРЕДНЕВЯЗКИЕ – МАЛОВЯЗКИЕ ЖИДКОСТИ С АБРАЗИВОМ И БЕЗ АБРАЗИВА
Модель
Подача
Мощность
Давление
ДУ
Цена
ОНВ 001/12
1-2 л/ч
0,25 кВт
0-12 мм
32/25 мм
253 500 ₽
ОНВ 003/36
3-6 л/ч
0,25 кВт
0-36 мм
32/25 мм
253 500 ₽
ОНВ 009/18
3-25 л/ч
0,25 кВт
0-18 мм
32/25 мм
253 500 ₽
ОНВ 025/12
30-80 л/ч
0,25 кВт
0-12 мм
32/25 мм
253 500 ₽
ОНВ 1/12
50-250 л/ч
0,25-0,55 кВт
0-12 мм
32 мм
253 500 ₽
ОНВ 2/6
100-450 л/ч
0,37-0,55 кВт
0-6 мм
50 мм
253 500 ₽
ОНВ 2/12
0,2-0,6 м3/ч
0,37-0,75 кВт
0-12 мм
50 мм
301 500 ₽
ОНВ 4/6
0,3-1,3 м3/ч
0,55-0,75 кВт
0-6 мм
50 мм
301 500 ₽
ОНВ 6/6
0,4-2 м3/ч
0,55-1,1 кВт
0-6 мм
50 мм
330 000 ₽
ОНВ 6/12
0,4-2 м3/ч
1,1-2,2 кВт
0-12 мм
50 мм
351 000 ₽
ОНВ 12/6
0,5-3,8 м3/ч
1,1-2,2 кВт
0-6 мм
50 мм
351 000 ₽
ОНВ 18/6
1-4,5 м3/ч
1,5-3 кВт
0-6 мм
50 мм
420 000 ₽
ОНВ 18/12
1-6 м3/ч
2,2-4 кВт
0-12 мм
80/50 мм
472 500 ₽
ОНВ 36/6
1-11 м3/ч
2,2-5,5 кВт
0-6 мм
80/50 мм
472 500 ₽
Тип привода для вышеуказанных моделей - мотор-редуктор. Присоединение DIN11851.
СРЕДНЕВЯЗКИЕ – МАЛОВЯЗКИЕ ЖИДКОСТИ С НИЗКИМ СОДЕРЖАНИЕМ АБРАЗИВА
Модель
Подача
Мощность
Давление
ДУ
Цена
ОНВ 001/12
2-5 л/ч
0,25-0,75 кВт
0-12 бар
32/25
193 500 ₽
ОНВ 003/36
10-20 л/ч
0,25-0,75 кВт
0-36 бар
32/25
193 500 ₽
ОНВ 009/18
38-77 л/ч
0,25-0,75 кВт
0-18 бар
32/25
193 500 ₽
ОНВ 025/12
110-230 л/ч
0,25-0,75 кВт
0-12 бар
32/25
193 500 ₽
ОНВ 1/12
300-650 л/ч
0,55-1,5 кВт
0-12 бар
32
193 500 ₽
ОНВ 2/6
0,6-1,5 м3/ч
0,55-1,5 кВт
0-6 бар
50
193 500 ₽
ОНВ 2/12
1-2 м3/ч
1,1-2,2 кВт
0-12 бар
50
234 000 ₽
ОНВ 4/6
2-2,5 м3/ч
1,1-1,5 кВт
0-6 бар
50
234 000 ₽
ОНВ 6/6
3 м3/ч
1,1 кВт
0-6 бар
50
270 000 ₽
ОНВ 6/12
3-6 м3/ч
3-5,5 кВт
0-12 бар
50
283 500 ₽
ОНВ 12/6
5,5-7,5 м3/ч
3-4 кВт
0-6 бар
50
283 500 ₽
ОНВ 18/6
8-9 м3/ч
3 кВт
0-6 бар
50
360 000 ₽
ОНВ 18/12
8-11 м3/ч
5,5 кВт
0-12 бар
80/50
405 000 ₽
ОНВ 36/6
16 м3/ч
5,5 кВт
0-6 бар
80/50
405 000 ₽
Тип привода для вышеуказанных моделей - электродвигатель (прямой привод). Присоединение DIN11851.
Характеристики, указанные в таблицах, носят информационный характер, цены указаны за стандартное исполнение без дополнительных опций, за корректным подбором обращайтесь к техническому специалисту.
Комплектация насоса подразумевает большую вариативность исполнения. Для детального подбора оставьте свои данные, мы вам перезвоним.
Характеристики моделей
Вход/выход –32/32
Прямой привод
Мотор-редуктор
Мотор-вариатор
Модель
Мощ-ть двигателя, кВт
Обороты, об/мин
Подача
±10%, л/час
Диапазон об. вала редуктора, об/мин
Подача
±10%, л/час
Мощ-ть двигателя, кВт
Обороты, об/мин
Подача
±10%, л/час
ОНВ-001/12
0.25 / 720
0,55 / 920
0,75 / 1450
2
3
5
250 – 500
1 – 2
0,55 / (380 – 2000)
1.2 – 6.0
ОНВ-003/36
0,25 / 720
0,55 / 920
0,75 / 1450
10
13
20
250 – 500
3 – 6
0,55 / (380 – 2000)
5 – 26
ОНВ-009/18
0,25 / 720
0,55 / 920
0,75 / 1450
38
48
77
50 – 500
3 – 25
0,55 / (120 – 660)
0,55 / (190 – 1000)
0,55 / (380 – 2000)
6 – 30
9 – 48
20 – 95
Для моделей с мотор-редуктором во всех вышеуказанных моделях мощность 0,25 кВт.
График производительности
ВЫСОКОВЯЗКИЕ – СРЕДНЕВЯЗКИЕ – МАЛОВЯЗКИЕ ЖИДКОСТИ С АБРАЗИВОМ И БЕЗ АБРАЗИВА (РАЗМЕР ВКЛЮЧЕНИЙ 1/2 ММ)
СРЕДНЕВЯЗКИЕ – МАЛОВЯЗКИЕ ЖИДКОСТИ С НИЗКИМ СОДЕРЖАНИЕМ АБРАЗИВА (РАЗМЕР ВКЛЮЧЕНИЙ ДО 1/2 ММ)
Вход/выход –32/32
Прямой привод
Мотор-редуктор
Мотор-вариатор
Модель
Мощ-ть двигателя, кВт
Обороты, об/мин
Подача
±10%, л/час
Диапазон об. вала редуктора, об/мин
Подача
±10%, л/час
Мощ-ть двигателя, кВт
Обороты, об/мин
Подача
±10%, л/час
ОНВ-025/12
0,25 / 720
0,55 / 920
0,75 / 1450
110
150
230
200 – 500
30 – 80
0,55 / (190 – 1000)
30 – 150
ОНВ-025/12
0,25 / 720
0,55 / 920
0,75 / 1450
300
400
650
100 – 500
50 – 250
0,55 / (120 – 660)
0,55 / (190 – 1000)
50 – 280
80 – 400
ОНВ-025/12
0,25 / 720
0,55 / 920
0,75 / 1450
659
850
1400
100 – 500
100 – 450
0,55 / (120 – 660)
0,55 / (190 – 1000)
100 – 620
170 – 850
Для моделей с мотор-редуктором во всех вышеуказанных моделях мощность 0,25 кВт.
График производительности
ВЫСОКОВЯЗКИЕ – СРЕДНЕВЯЗКИЕ – МАЛОВЯЗКИЕ ЖИДКОСТИ С АБРАЗИВОМ И БЕЗ АБРАЗИВА (РАЗМЕР ВКЛЮЧЕНИЙ 2/4 ММ)
СРЕДНЕВЯЗКИЕ – МАЛОВЯЗКИЕ ЖИДКОСТИ С НИЗКИМ СОДЕРЖАНИЕМ АБРАЗИВА (РАЗМЕР ВКЛЮЧЕНИЙ ДО 2/4 ММ)
Вход/выход –50/50
Прямой привод
Мотор-редуктор
Мотор-вариатор
Модель
Мощ-ть двигателя, кВт
Обороты, об/мин
Подача
±10%, м3/час
Диапазон об. вала редуктора, об/мин
Подача
±10%, м3/час
Мощ-ть двигателя, кВт
Обороты, об/мин
Подача
±10%, м3/час
ОНВ-2/12
0,75 / 720
1,1 / 920
1,5 / 1450
1,0
1,3
2
200 – 500
0,2 – 0,6
1,1 / (190 – 1000)
0,2 – 1,3
ОНВ-2/12
0,75 / 720
1,1 / 920
2,0
2,5
100 – 500
0,3 – 1,3
1,1 / (120 – 660)
0,3 – 1,7
ОНВ-2/12
1,1 / 720
3
100 – 500
0,4 – 2,0
1,1 / (120 – 660)
0,5 – 2,7
Для моделей с мотор-редуктором во всех вышеуказанных моделях мощность 0,25 – 0,75 кВт.
График производительности
ВЫСОКОВЯЗКИЕ – СРЕДНЕВЯЗКИЕ – МАЛОВЯЗКИЕ ЖИДКОСТИ С АБРАЗИВОМ И БЕЗ АБРАЗИВА (РАЗМЕР ВКЛЮЧЕНИЙ 6/9 ММ)
СРЕДНЕВЯЗКИЕ – МАЛОВЯЗКИЕ ЖИДКОСТИ С НИЗКИМ СОДЕРЖАНИЕМ АБРАЗИВА (РАЗМЕР ВКЛЮЧЕНИЙ ДО 6/9 ММ)
Вход/выход –50/50
Прямой привод
Мотор-редуктор
Мотор-вариатор
Модель
Мощ-ть двигателя, кВт
Обороты, об/мин
Подача
±10%, м3/час
Диапазон об. вала редуктора, об/мин
Подача
±10%, м3/час
Мощ-ть двигателя, кВт
Обороты, об/мин
Подача
±10%, м3/час
ОНВ-6/12
2,2 / 720
2,2 / 920
4,0 / 1450
3,0
4,0
6,0
100 – 500
0,4 – 2
2,2 / (190 – 1000)
0,8 – 4
ОНВ-6/12
2,2 / 720
2,2 / 920
5,5
7,0
100 – 500
0,5 – 3,8
2,2 / (190 – 1000)
1,5 – 7
ОНВ-6/12
2,2 / 720
9
100 – 400
1 – 4,5
2,2 / (120 – 660)
1,5 – 8
Для моделей с мотор-редуктором во всех вышеуказанных моделях мощность 0,55 – 1,5 кВт.
График производительности
ВЫСОКОВЯЗКИЕ – СРЕДНЕВЯЗКИЕ – МАЛОВЯЗКИЕ ЖИДКОСТИ С АБРАЗИВОМ И БЕЗ АБРАЗИВА (РАЗМЕР ВКЛЮЧЕНИЙ 9/13 ММ)
СРЕДНЕВЯЗКИЕ – МАЛОВЯЗКИЕ ЖИДКОСТИ С НИЗКИМ СОДЕРЖАНИЕМ АБРАЗИВА (РАЗМЕР ВКЛЮЧЕНИЙ ДО 9/13 ММ)
Дополнительные опции насосов ОНВ
Дополнительные опции двигателя:
– дополнительное охлаждение; двигателя (подготовка под частотник)
– преобразователь частоты.
– угловой редуктор
Виды уплотнения вала:
– двойное торцевое;
– двойное торцевое с гидрозатвором;
– сальниковая набивка.
– рубашка подогрева/охлаждения;
– мойка насоса.
– приемная горловина;
– шнек.
– байпас (предохранительный клапан)
Виды присоединения:
– фланцевое соединение;
– внутренняя/наружная резьба;
– быстросъемное соединение Clamp.
– датчик сухого хода
– тележка;
– пульт управления насосом.
– мецератор (измельчитель)
– бункер на насосе
Дополнительные виды двигателя:
– двигатель 220 В;
– взрывозащищенный двигатель.
Области применения
Молочные продукты
Перекачивание кисломолочных продуктов средней вязкости: молоко, кефир, йогурт, сметана, сливки, творожные массы.
Кондитерские и пищевые пасты
Качает кремы, начинки, джемы, шоколадные массы, мёд, сгущённое молоко, а также среды с кусочками и косточками.
Соусы и полуфабрикаты
Подходит для перекачивания кетчупа, различных соусов, майонеза, горчицы, паштетов, фарша, теста.
Фармацевтика и косметика
В косметической промышленности успешно перекачивают гели, мази, эмульсии, кремы.
Химическая и нефтехимическая промышленность
Успешно перекачивает реагенты, кислоты, флокулянты, агрессивные среды, а также клеи, герметики, смолы, суспензии.

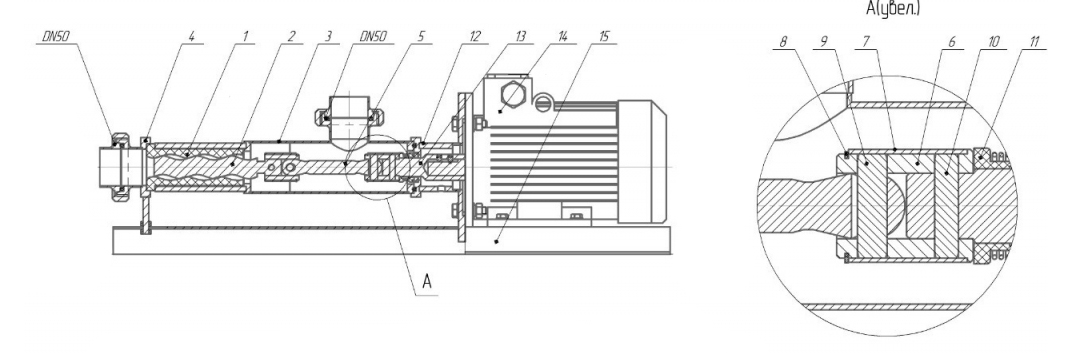

Устройство винтовых насосов
- Статор
- Ротор
- Корпус
- Фланец прижимной
- Торсион
- Шарнир
- Обойма шарнира
- Кольцо стопорное
- Палец торсиона
- Палец наконечника
- Уплотнение торцевое
- Надставка корпуса
- Наконечник
- Электродвигатель
- Площадка
Рабочий узел: Основой механизма является пара «ротор–статор». Винтовой ротор имеет эксцентричное сечение, а внутренний профиль статора (обоймы) представляет собой двухспиральный канал, повторяющий траекторию движения ротора. Благодаря эксцентриситету при вращении ротора между ним и стенками статора образуются изолированные герметичные полости (камеры), заполненные перекачиваемой средой.
Гидродинамика: Перемещение продукта осуществляется путем последовательного переноса этих камер вдоль канала от всасывающего к нагнетательному патрубку. Данный метод объемного вытеснения обеспечивает ламинарный поток, исключающий турбулентность, вспенивание и возникновение гидроударов. Отсутствие значительных сдвиговых напряжений позволяет транспортировать продукты с чувствительной структурой (эмульсии, коллоидные растворы, кремы, краска) без нарушения их физико-химических свойств.
Конструктивное исполнение: Корпус устройства оснащен всасывающим и нагнетательным патрубками, соединительными элементами (тягами и шарнирами) и фланцем для монтажа. Герметизация вала реализована посредством торцевого уплотнения. Все элементы, находящиеся в контакте с рабочей средой, выполнены из нержавеющей стали и сертифицированных пищевых эластомеров.
Общие преимущества винтовых насосов
- Сохранение качества. Никакого вспенивания, турбулентности или разрушения структуры. Идеально подходит для нежных эмульсий, сметаны, кремов и красок.
Стабильность процесса. Непрерывный поток без резких скачков давления и ударных нагрузок.- Подходит для пищевых сред. Все детали, контактирующие с продуктом, изготовлены из высококачественной нержавеющей стали и безопасных пищевых материалов.
- Надежность конструкции. Продуманная система уплотнений и мощный корпус гарантируют долгий срок службы даже при интенсивной эксплуатации.
