Производство промышленных насосов объемного и центробежного типов
серия GTB, аналог LUTZ, FLUX, GRUEN PUMPEN, JESSBERGER
Краткое описание
Для перекачивания невязких жидкостей до 1200 сПз: кислоты, щелочи, отбеливающие вещества. Насос состоит из насосной трубки и привода.
Материалы насосной трубки: полипропилен, PVDF, Al, AISI316, AISI304
— длина насосной трубки до 1500 мм
— производительность до 150 л/мин
— давление до 3 бар
Виды привода: электрический, пневматический.
Взрывозащита по ТР ТС 012/2011
II Gb c IIB T4 X для насосов с электроприводом
II Gb c X и III Db c X для насосов с пневмоприводом
Условия поставки
Цена: от 49 900 ₽*
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
бесплатная доставка
*Указана цена за минимальный типоразмер
Проверьте качество насоса GEMATECH
Бесплатно пришлем насос на тест
Общая информация
Краткое описание
Насосы серии GTB являются бочковыми (контейнерными) насосами центробежного типа и предназначены для перекачивания невязких жидкостей, таких как кислоты, щелочи, моющие средства, высокоагрессивные и взрывоопасные среды, нефтепродукты, а также продукты питания.
Насосные трубки и моторы GEMATECH взаимозаменяемы с такими брендами как Lutz, Jessberger, Standard и др.

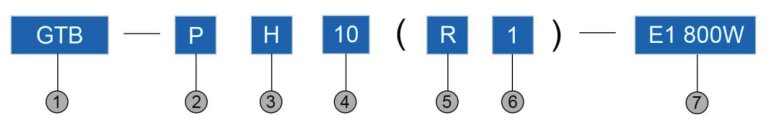

Кодировка
1 - серия бочкового насоса
2 - материал насосной трубы
— P полипропилен (PP)
— A алюминий (AL)
— V кинар (PVDF)
— S нержавеющая сталь (SS304)
— L нержавеющая сталь (SS316)
3 - материал привода вала насосной трубы
— H хастеллой (Hastalloy)
— S нержавеющая сталь (SS304)
— L нержавеющая сталь (SS316)
4 - длина насосной трубы
— 500 мм (под заказ)
— 700 мм
— 1000 мм
— 1200 мм
— 1500 мм
— 1800 мм (под заказ)
5 - тип рабочего колеса
— R роторного типа
— S полуоткрытый импеллер
6 - материал рабочего колеса
— 1 сталь 316L
— 2 полипропилен PP
— 3 поливинилхлорид PVDF
7 - тип и мощность мотора
— E электрический
— A пневматический
— EX взрывозащищенный
Для заказа насоса необходимо выбрать насосную трубку, рабочее колесо и двигатель.
Особенности
документация по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011 5Д
сертификат по ТР ТС 012/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием

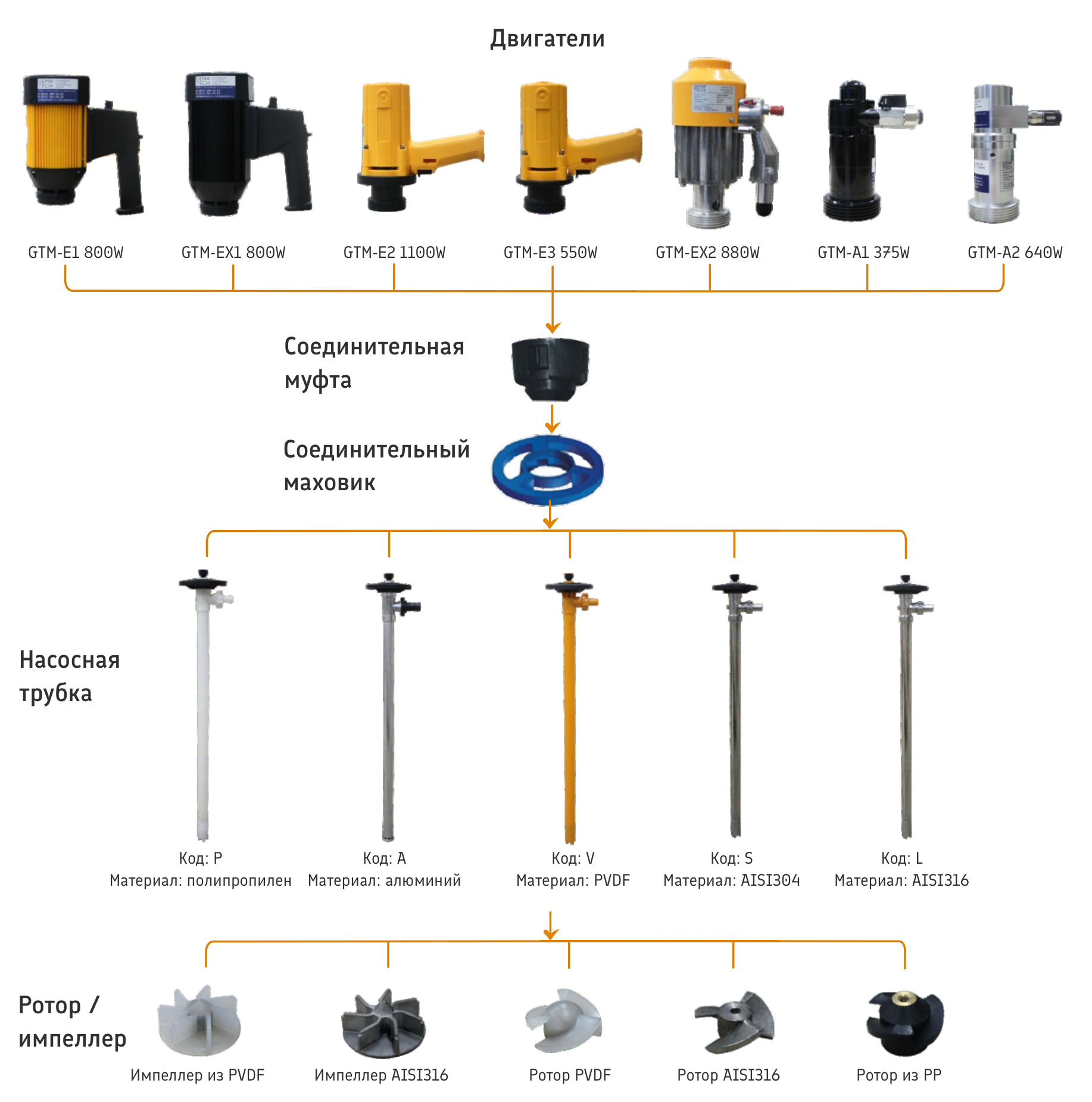

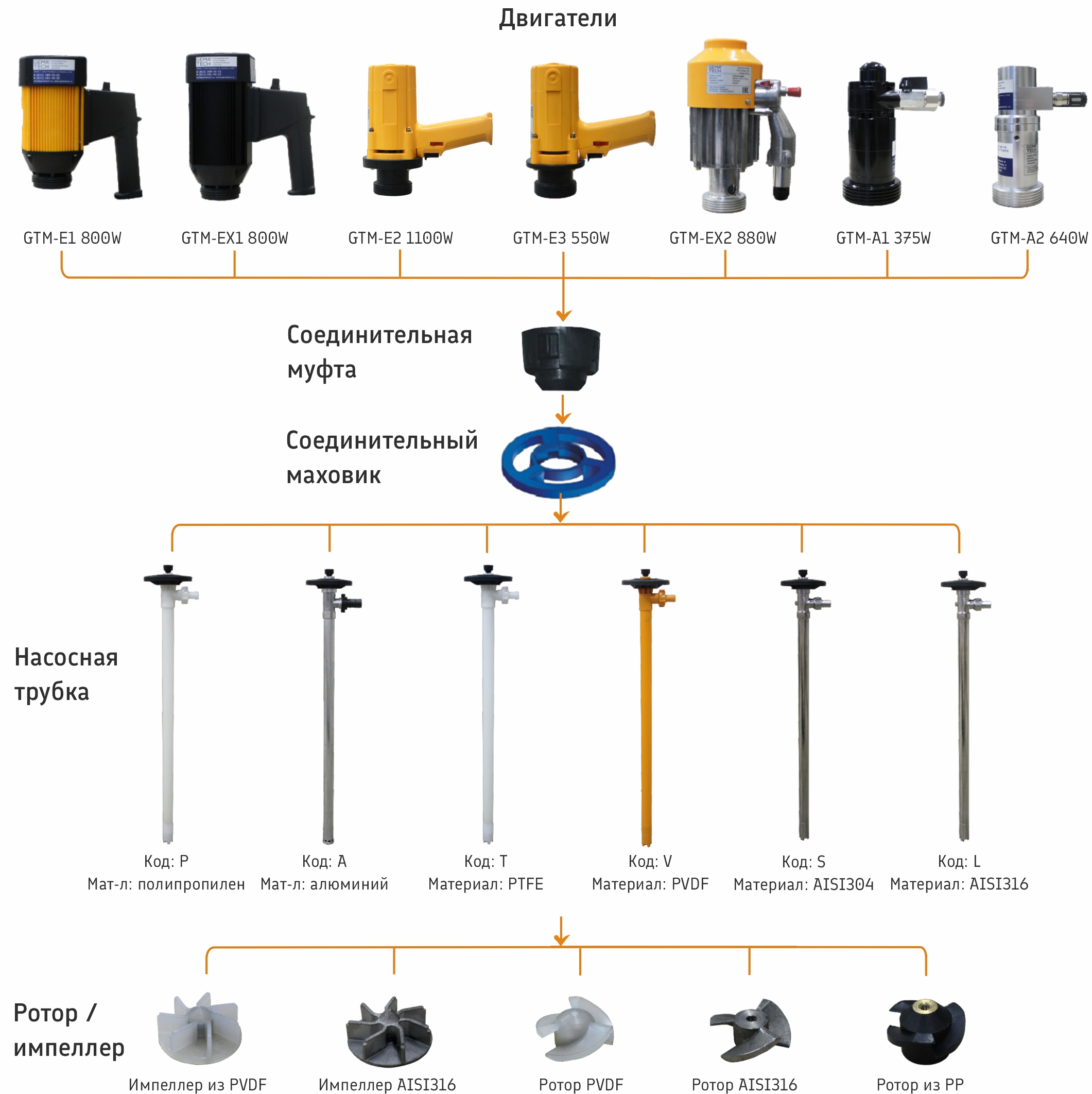

Модельный ряд GTB: конфигурации
Насосная труба, вал и рабочее колесо
Доступные длины насосной трубы:
— 500 мм (под заказ)
— 700 мм (емкости 20/25 л)
— 1000 мм (стандартная бочка 200 л)
— 1200 мм (еврокубы 1000 л),
— 1500 мм (бочки и контейнеры по международным стандартам)
— 1800 мм (под заказ)

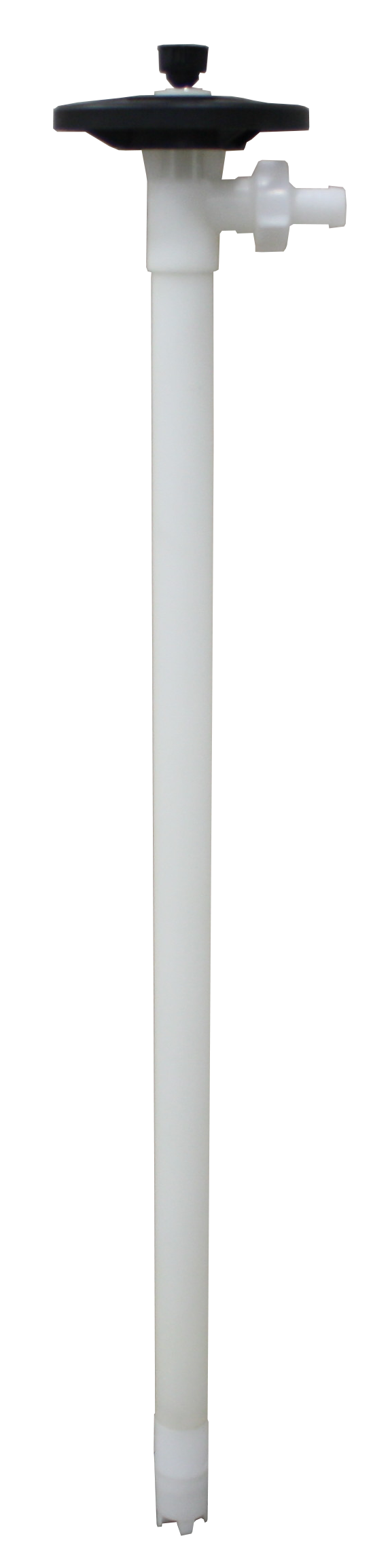

Код трубки и вала: PH
Материал: PP (полипропилен армированный стекловолокном)
Температура перекачиваемой жидкости: -5..+80°C
Вал: хастеллой 24610
Рабочее колесо: ротор из PVDF (по умолчанию)
Уплотнение вала: viton (PTFE под заказ)
Диаметр трубки: 41 мм
Выход: штуцер 25 мм под шланг
Вес: 1-2 кг
Применение: для нейтральных, агрессивных и невоспламеняющихся жидкостей, таких как кислоты, щелочи или моющие средства.
Жидкости: муравьиная кислота (50%), аммиак, борная кислота, дистиллированная вода, жидкие удобрения, уксусная кислота (80%), фруктовые кислоты, гидроокись калия, хлорид меди, молочная кислота, гидроокись натрия, фосфорная кислота(45%), серная кислота(75%), соляная кислота(20%), азотная кислота(20%) и многие другие жидкости.

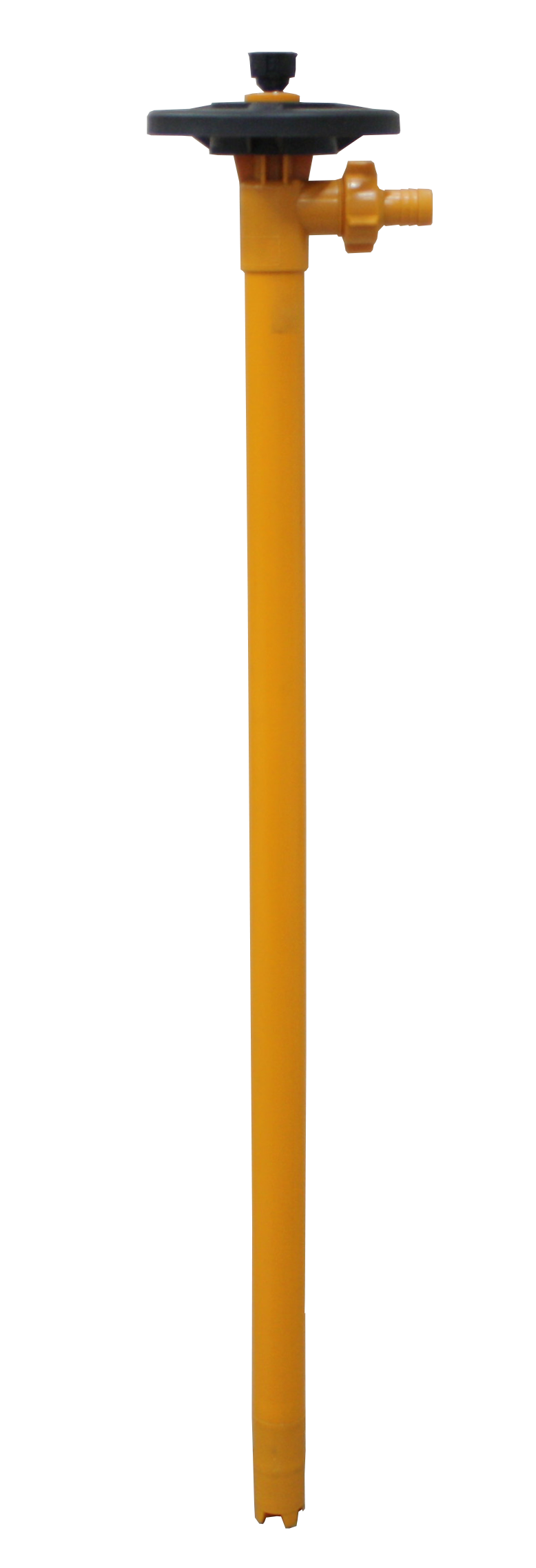

Код трубки и вала: VH
Материал: PVDF (поливинилденфторид)
Температура перекачиваемой жидкости: -5..+100°C
Вал: хастеллой 24610
Рабочее колесо: ротор из PVDF (по умолчанию)
Уплотнение вала: viton (PTFE под заказ)
Диаметр трубки: 41 мм
Выход: штуцер 25 мм под шланг
Вес: 1,2-2,4 кг
Применение: для высокоагрессивных жидкостей, таких как концентрированные кислоты, щелочи и любые токсичные жидкости.
Жидкости: хлорная кислота, хромовая кислота, плавиковая кислота, гипохлорит натрия, азотная кислота и серная кислота (> 90%), гипохлорит натрия, пропионовая кислота, стеариновая кислота, плавиковая кислота, хромовая кислота, формовая кислота, метан, бензол, спирт, ацетон, сложный эфир, гидроксид натрия и др.

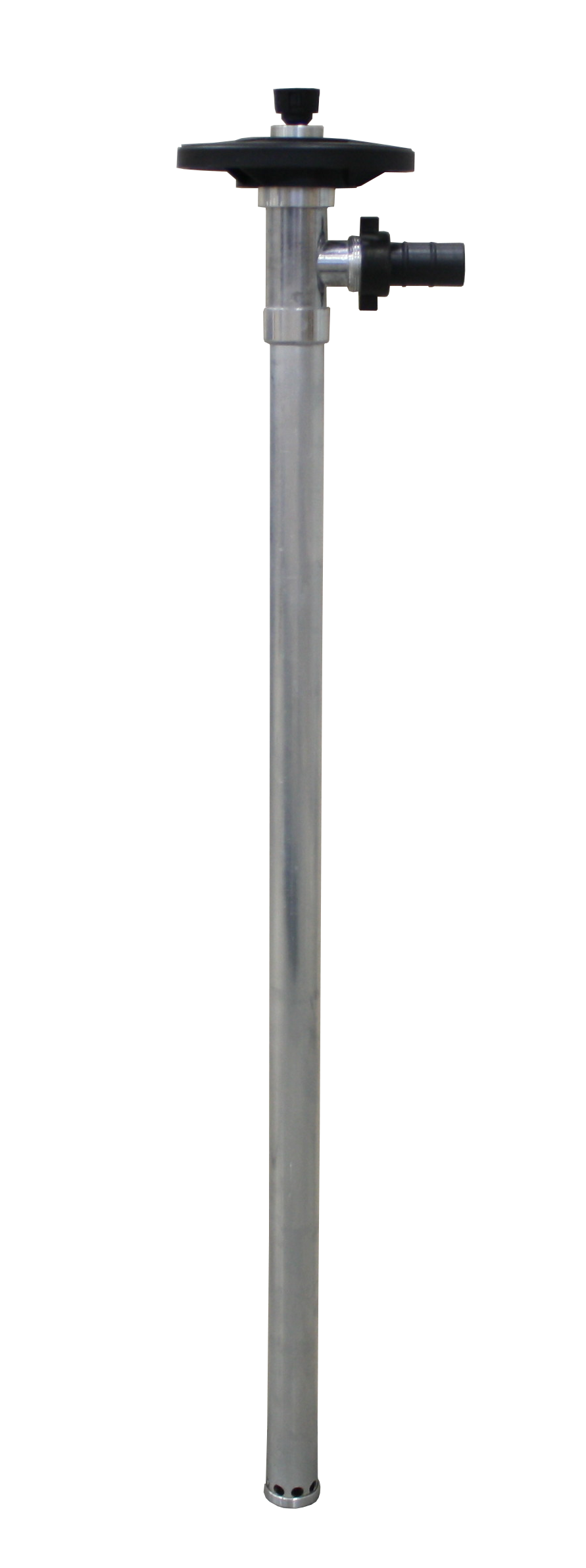

Код трубки и вала: AS
Материал: AL (алюминий)
Температура перекачиваемой жидкости: -20..+ 80°C
Вал: сталь 304
Рабочее колесо: ротор из PP (по умолчанию)
Уплотнение вала: viton (PTFE под заказ)
Диаметр трубки: 42 мм
Выход: штуцер 32 мм под шланг
Вес: 1,2-2,4 кг
Применение: для нейтральных, невоспламеняющихся жидкостей и масел с максимальной вязкостью 1000 сПз.
Жидкости: эмульсии, дизельное топливо, жидкое мыло, жидкий воск, мазут, смазочные масла для гидравлических систем, машинные, минеральные и моторные масла, сточные воды и другие жидкости.

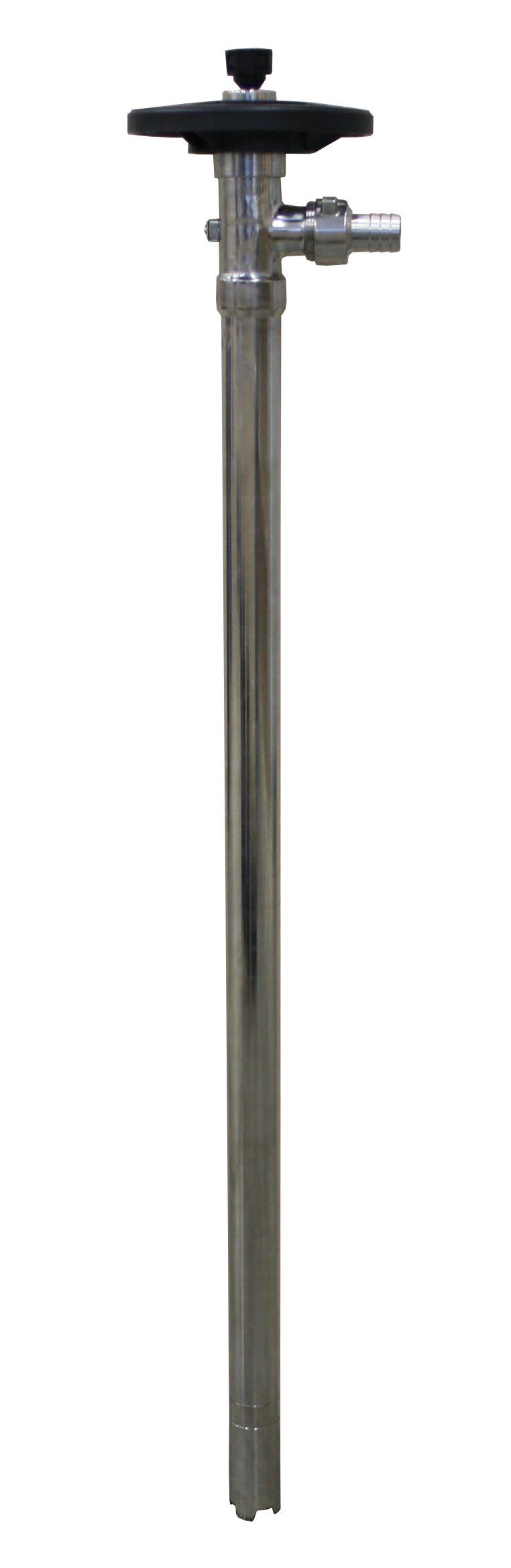

Код трубки и вала: SL
Материал: AISI304
Температура перекачиваемой жидкости: -20..+100°C
Вал: сталь AISI316
Рабочее колесо: ротор из AISI316L (по умолчанию)
Уплотнение вала: viton (PTFE под заказ)
Диаметр трубки: 42 мм
Выход: штуцер 25 мм под шланг
Вес: 3,8-5,8 кг
Применение: используются для всех нейтральных, слабоагрессивных жидкостей. Насосные трубки AISI304 обеспечивают безопасное перекачивание ЛВЖ различных классов опасности в EX зонах.
Жидкости: разбавленные кислоты, щелочи, моющие средства, растворители, спирт, бензин, изопропиловый эфир, нефтепродукты.
Код трубки и вала: LL
Материал: AISI316
Температура перекачиваемой жидкости: -20..+100°C
Вал: сталь AISI316
Рабочее колесо: ротор из AISI316L (по умолчанию)
Уплотнение вала: viton (PTFE под заказ)
Диаметр трубки: 42 мм
Выход: штуцер 25 мм под шланг
Вес: 3,8-5,8 кг
Жидкости: ацетон, спирт, аммиак, бензин, легковоспламеняющиеся растворители, едкие щелочи, нитроцеллюлозные лаки, фосфорная кислота, серная кислота (до 7.5% и более 90%), перхлорэтилен, трихлорэтилен, толуол, фруктовые соки, молоко, пищевые масла.
Рабочие колеса двух типов
Ротор: высокопроизводительное осевое рабочее колесо, производительность 130-150 л/мин, напор 8-10 м. Установлено по умолчанию
AISI316L
(в стандарте для LL и SL)
PVDF
(в стандарте для PP и PVDF)
PP
(в стандарте для AL)
Импеллер: высоконапорное рабочее колесо, производительность 80-100 л/мин, напор 15-30 м
AISI316L
PVDF
Особенности конструкции насосных трубок (кроме алюминиевых)
Этот насос лучше всего подходит для растарки бочек, так как обладает небольшим весом (до 8 кг), есть возможность установки расходомера или раздаточного пистолета, насос не боится непродолжительного сухого хода. Двигатель от насоса отсоединяется.
Cтопорное кольцо
Позволяет маховику вращаться на 360° для быстрого монтажа/демонтажа двигателя насоса.
Манжетное уплотнение Viton/PTFE.
Надежно уплотняет приводной вал насоса внутри напорной камеры и не позволяет жидкости протекать в область подшипниковой группы.
Напорная камера с выходным патрубком*
Разработана как отдельный элемент, монтируемый к внешней трубе насоса. Удобно для проведения быстрого монтажа/демонтажа и ремонта.
*Трубки из AISI304 и 316 имеют монолитную
конструкцию с трубой, что обеспечивает
герметичность корпуса
Штуцер выходного патрубка
Поставляется в комплекте с уплотнением и накидной гайкой и необходим для присоединения гибкого шланга с хомутом.
Приводной вал
Изготавливается из высокопрочных и коррозионностойких материалов: Hastelloy C4 и нержавеющая сталь AISI316.
Направляющая втулка FEP
Устанавливается на приводной вал и обеспечивает его стабильную работу без необходимости смазки.
Подшипниковая втулка
Втулка вала изготовлена из PTFE. Обладает высокой износостойкостью, стойкостью к кислотам и щелочам, низким трением с соприкасающимися деталями насоса.
Ротор**
Высокопроизводительное осевое рабочее колесо. Доступны 3 типа материалов. Поставляется по умолчанию.
Подшипниковый узел
Два подшипника из нержавеющей стали обеспечивают бесперебойную работу на высоких оборотах, увеличивает срок службы вала, устойчив к коррозии и позволяет работать с высокими температурами.
Соединительный маховик
Позволяет осуществить быстрый монтаж/демонтаж двигателя и насосной трубки. Удобно для смены двигателя/трубки, транспортировки или проведения ремонта насоса.
Внутренняя труба
Приводной вал и направляющая втулка устанавливаются во внутренней трубе, обеспечивая стабильный крутящий момент и плавную работу всей конструкции насоса.
Корпус нижнего подшипника
Является частью корпуса насосной трубы. Имеет специальные отверстия для стравливания жидкости при работе с раздаточным пистолетом. Позволяет получить быстрый доступ к рабочему колесу и основанию насосной трубы.
Внешняя труба
Поток жидкости проходит между внутренней и внешней трубой насоса.
Соединительная муфта
Позволяет быстро и безопасно соединить вал мотора с насосной трубкой, а также является элементом защиты от повреждения вала.
Импеллер
Высоконапорное рабочее колесо в виде полуоткрытого импеллера. Доступны 2 типа материалов.
Опорная втулка
Быстросъемное основание насосной трубы помогает получить быстрый доступ к ротору/импеллеру.
** при замене ротора на импеллер в трубах из PP и PVDF необходима доп. комплектация шайбой, а в трубах AISI304 и AISI316 опорная втулка меняется целиком, а в трубе из Al - необходима замена трубы целиком.
Запасными частями в насосе являются уплотнение на выходе насоса, переходная муфта между насосом и двигателем. В очень редких случаях ломается ротор, если в перекачиваемой жидкости были включения твердых частиц.
Комплектация насоса подразумевает большую вариативность исполнения.
Для детального подбора оставьте свои данные — мы вам поможем.
Двигатели и рабочие характеристики
Быстрое отсоединение двигателей от насосной трубки при помощи нескольких поворотов позволяет комбинировать двигатели с различными насосными трубками.
Стандартные коллекторные электродвигатели 220 В
Используется для периодического режима работы – до 30 минут без отключения.
Предназначен для перекачивания нейтральных, агрессивных и негорючих жидкостей.
Корпус из полипропилена: высокая химическая стойкость и работа в атмосферах с коррозийными испарениями.
Характеристики
По умолчанию насос поставляется с рабочим колесом типа "Ротор". При заказе насоса с рабочим колесом типа "Импеллер" обязательно укажите на это.
GTM-E1 800w
Обороты: 0-10 000 об. (регулируемые)
Вязкость:
— 1000 сПз (ротор)
— 1200 сПз (импеллер)
Класс защиты IP44
Вес: 3,5 кг
GTM-E2 1100w
Обороты: 10 000 об.
Вязкость:
— 600 сПз (ротор)
— 700 сПз (импеллер)
Класс защиты IP20
Вес: 3,1 кг
GTM-E3 550w
Обороты: 8 000 об.
Вязкость:
— 600 сПз (ротор)
— 700 сПз (импеллер)
Класс защиты IP20
Вес: 2 кг
Взрывозащищенные двигатели
Используется для периодического режима работы – до 30 минут без отключения.
Если перекачиваемая жидкость является растворителем, необходимо оборудовать насос взрывозащищенным или пневматическим двигателем, а также необходимо подключить заземляющий провод.
Корпус двигателя герметичен и полностью закрыт, а также имеет специальное антикоррозийное покрытие, обеспечивающее устойчивость при работе в взрывоопасных условиях, в том числе в атмосферах с коррозионно-активными испарениями.
Характеристики
GTM-EX1 800w
Обороты: 0-10 000 об. (регулируемые)
Вязкость:
— 1000 сПз (ротор)
— 1200 сПз (импеллер)
Класс защиты IP55, II Gb c IIB T4 X
Вес: 4.8 кг
GTM-EX2 880w
Обороты: 12 000 об.
Вязкость:
— 1000 сПз (ротор)
— 1200 сПз (импеллер)
Класс защиты IP55, II Gb c IIB T4 X
Вес: 4,1 кг
Пневматические двигатели, взрывозащищенные
Бесперебойная эксплуатация без ограничения по времени.
Хорошая химическая стойкость в присутствии агрессивных паров.
Для различных жидкостей от малой вязкости до вязких, нейтральных, слабоагрессивных и легко воспламеняющихся с точкой воспламенения ниже 55 °C.
Характеристики
GTM-A1 375w
Вязкость:
— 400 сПз (ротор)
— 500 сПз (импеллер)
Класс защиты IP55, II Gb c X и III Db c X
Вес: 0.9 кг
GTM-A2 640w
Вязкость:
— 500 сПз (ротор)
— 600 сПз (импеллер)
Класс защиты IP55, II Gb c X и III Db c X
Вес: 1.3 кг
Аксессуары
Быстрое отсоединение двигателей от насосной трубки при помощи нескольких поворотов позволяет комбинировать двигатели с различными насосными трубками.
Раздаточный пистолет GT-A AG-FM
Материал: алюминий
Расходомер: да
Диапазон расхода: 5-120 л/мин
Раздаточный пистолет GT-A AG
Материал: алюминий
Раздаточный пистолет GT-A AG
Материал: сталь AISI316, 1 дюйм
Раздаточный пистолет GT-A PG
Материал: PP полипропилен, 3/4 дюйма.
Розетка и вилка в сборе GT-A EX-PS
Тип взрывозащиты:
Exde IIB T5 Gb/Ex tD A21 IP65 T80°C 220V 16A
Расходомер GT-A AFM
Материал алюминий
1 дюйм
Диапазон расхода 5-120 л\мин
Расходомер GT-A PFM
Материал пластик PVC
1 дюйм
диапазон расхода 5-120 л\мин
Шланги
Материалы: UHMWPE, ПВХ армированный, резиновый
Адаптер для бочки пластиковый
Адаптер для бочки металлический
Адаптер для еврокуба
Фильтр для защиты насоса от попадания твердых частиц
Примеры комплектов бочковых насосов центробежного типа
GTB-LL10(R1)-EX1 800W
для ЛВЖ, спиртов, растворителей
Взрывозащищенный насос на базе коллекторного электродвигателя GTMEX1 800W, с регулировкой производительности, класс защиты IP55.
Насосная трубка: материал AISI316, длина - 1000 мм или 1200 мм, диаметр - 42 мм, штуцер 25 мм под шланг
Шланг: UHMWPE (химостойкий).
1 пистолет AISI316.
GTB-PH10(R3)-E1 800W
для кислот, щелочей и др.
Насос на базе коллекторного электродвигателя GTM-E1 800W, с регулировкой производительности, класс защиты IP55.
Насосная трубка: материал PVDF или PP, длина - 1000 мм или 1200 мм, диаметр - 41 мм, штуцер 25 мм под шланг.
Шланг: UHMWPE (химостойкий).
1 пистолет AISI316.
GTB-AL10(R1)-EX1 800W
для масел, топлива и др. неагрессивных жидкостей.
Взрывозащищенный насос на базе пневматического двигателя GTM-A2 640W, класс защиты IP55, расход сжатого воздуха 15 л/с.
Насосная трубка: материал AL,
длина - 1000 мм, диаметр - 42 мм,
штуцер 32 мм под шланг.
Шланг: PVC (армированный).
1 пистолет из алюминия с встроенным расходомером
