Бочковые поршневые насосы
серия GTB5, аналог Graco
Краткое описание
Для перекачивания жидкостей вязкостью до 120 000 сПз.
Материалы контактирующие с жидкостью: AISI316
Виды привода: пневматический.
Взрывозащита по ТР ТС 012/2011
II Gb c X и III Db c X
— длина насосной трубки 1000 мм (опция до 1200 мм)
— производительность до 80 л/мин
— давление до 10 бар
Условия поставки
Цена: от 125 900 ₽*
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
бесплатная доставка
*Указана цена за минимальный типоразмер
Проверьте качество насоса GEMATECH
Бесплатно пришлем насос на тест
Общая информация
Краткое описание
Насосы серии GTB5 являются бочковыми (контейнерными) насосами поршневого типа и предназначены для перекачивания вязких жидкостей, таких как пасты, смолы, ПАВ, пищевые*, косметические*, химические и др.
Насос взрывобезопасный, коррозиестойкий, работает достаточно тихо. Может использоваться для перекачки воспламеняющихся жидкостей в опасных зонах.
Регулировка производительности насоса осуществляется изменением подачи сжатого воздуха.
*Для использования с продуктами пищевой и фармацевтической отрасли необходимо заменить смазку в пневмоцилиндре.
Кодировка
1 - серия бочкового насоса
2 - подача в л/мин
Характеристики моделей
GTB5-20
GTB5-50
GTB5-80
Производительность
20 л/мин
50 л/мин
80 л/мин
Входной диаметр трубы
55 мм
55 мм
88 мм
Выходной диаметр трубы
32 мм
32 мм
50 мм
Макс. диаметр частиц
Ø1,2 мм
Ø3 мм
Ø5 мм
Вес насоса
15 кг
19 кг
37 кг
Макс. давление: 10 бар
Макс. вязкость: 120 000 сПз
Длина трубки: 1000 мм (1200 опция)
Подключение сжатого воздуха: 3/8"
Макс. температура жидкости: +120°С
Особенности
документация по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011 5Д
сертификат по ТР ТС 012/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием

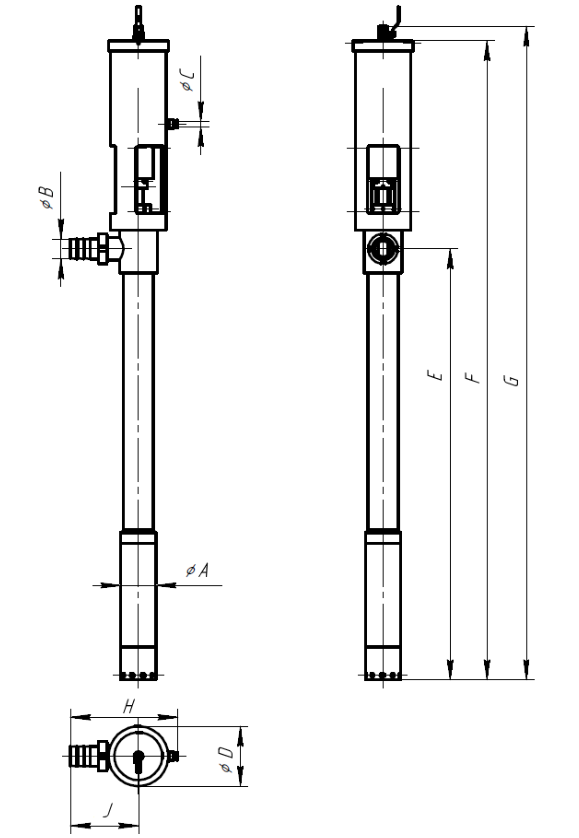

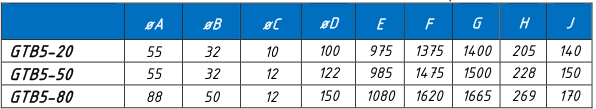

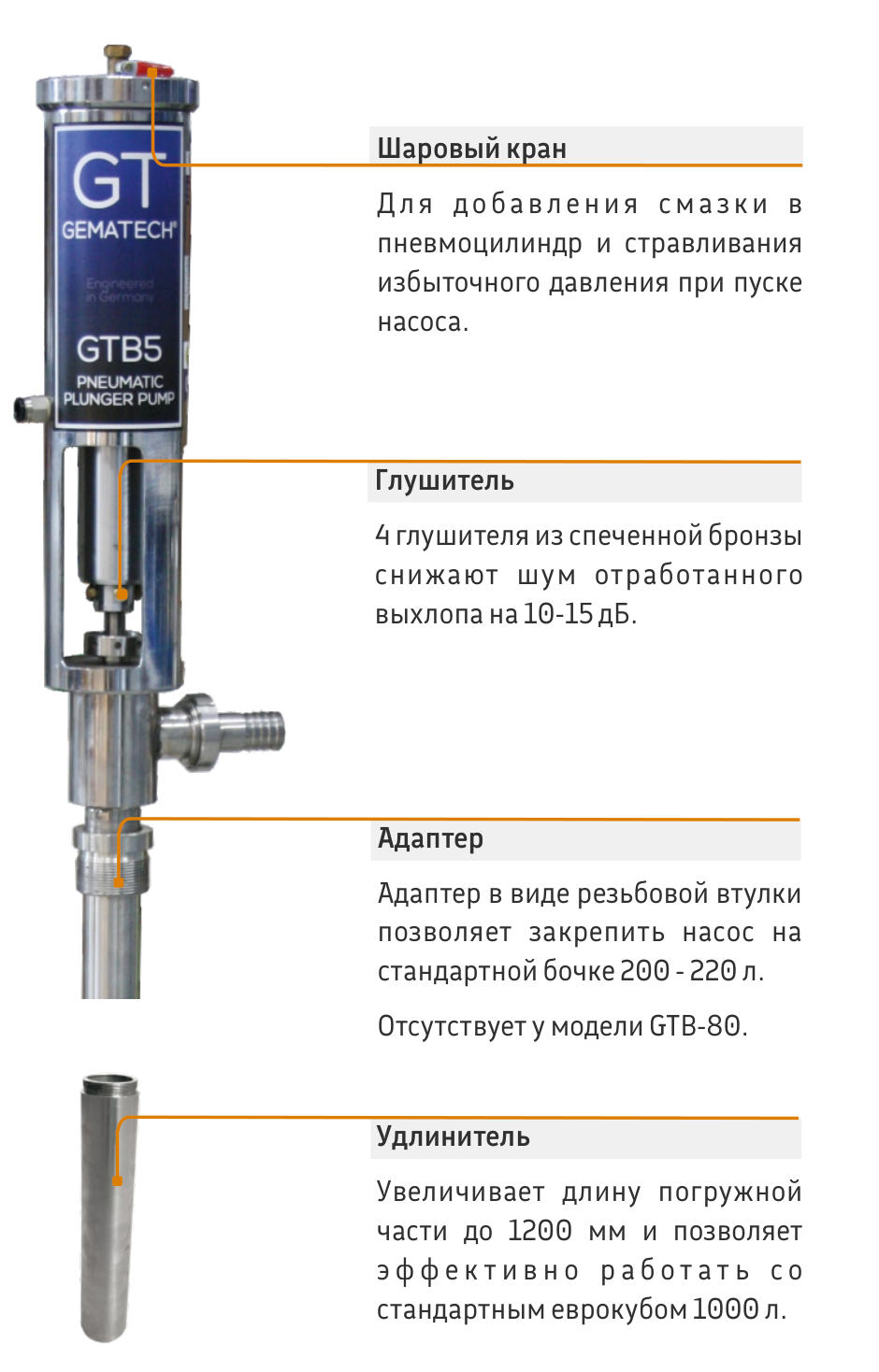

Особенности, габаритные и присоединительные размеры насосов
Описание насоса
Насос GTB5-50 это пневматический насос объёмного действия. Насос начинает работу от давления воздуха 2 бара. Воздух подключается к входу сжатого воздуха и приводит в действие воздушный механизм, который толкает поршень.
Насос обладает самовсасыванием – когда поднимается колокол создается разряжение, происходит поднятие нижнего клапана и всасывание жидкости в приемную часть трубы. При следующем ходе, из-за конструкции колокола, происходит подъем жидкости из камеры насоса в загрузочную часть трубы. Далее уже поршень толкает жидкость, а не вакуум. Перекачка происходит порциями по объему равными приемной части трубы.
Патоку этот насос сможет прокачивать почти без потерь производительности на расстояние до 5 метров (шланг Dn32). Расход воздуха так же у этого поршневого насоса значительно ниже, чем у мембранника на пневматике. Изнашиваемые части здесь — это уплотнения между штоком и рабочей частью насоса, больше в этом насосе ничего не ломается из-за простоты конструкции.
Ориентировочный срок эксплуатации без износа – 1,5года.
Как происходит фасовка с использованием этого насоса вручную?
– Насос устанавливается в бочку. В идеале насос нужно установить под небольшим наклоном или опускать не до дна бочки – это нужно для того, что бы всасывание было лучше, это напрямую влияет на производительность насоса. Для этого на насосе установлена гайка для бочки.
Вибраций от насоса нет, закреплять на бочке его не обязательно. Насос подает жидкость порциями, скорость подачи регулируется подачей воздуха.
На компрессоре 330 л/мин давал давление 4 бара и производительность примерно 20-30 л/мин на жидкости вязкостью в районе 60000 спз. На 6-7 барах и подаче воздуха в 800 л/мин дает производительность чуть больше 40 л/мин.
Аксессуары для насосов
Устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия.
— патрубок 15-80 мм
— объем камеры от 0,35 л до 12 л
— мембранного и баллонного типа
— пневмодроссели,
— фильтр-регуляторы,
— клапаны плавного пуска,
— блокируемые клапаны,
— шланги, фитинги, манометры.
— подсоединение воздуха G1/8...G3/4
Система предназначена для очистки сжатого воздуха, удаления конденсата и поддержания давления, регулировки расхода воздуха подаваемого в насос.
Контрфланцы и ответные присоединения
Необходимы для подключения насоса к трубопроводу.
— размер ДУ 6...125 мм
Материалы:
— PP,
— PVDF,
— нерж сталь AISI 304, 316,
— чугун,
— алюминий.
Другие виды насосов
Решение для вязких жидкостей при необходимости использования электродвигателя.
Простое решение для невязких жидкостей, может использоваться электро- и пневмодвигатель.
Самое бюджетный и простой насос для вязких жидкостей при необходимости использования пневмопривода.
