Центробежный насос секционный

серия GCW-MН

Краткое описание

Центробежные секционные многоступенчатые насосы для перекачки питательной, пластовой и нефтепромысловой воды, маслянистых, агрессивных жидкостей и жидкостей с включениями.

— напор до 1000 м
— подача до 300 м3
— мощность до 1000 кВт
— температура жидкости до +350°С

Условия поставки

Цена: от 170 000 руб.

срок поставки 8 недель

отсрочка платежа

проверка насоса перед отгрузкой

расширенная гарантия до 60 мес.

бесплатная доставка

Проверьте качество насоса GEMATECH

Бесплатно пришлем насос на тест

Имя
Номер телефона *
Нажимая кнопку, вы даете согласие на обработку персональных данных

Общая информация

Краткое описание

GCW-MH – горизонтальный, многоступенчатый, несамовсасывающий центробежный насос секционного типа. Впускная секция, средняя секция и секция выпуска воды соединены в один корпус с помощью резьбовых шпилек. В средней секции (головка насоса) расположены ступени насоса с рабочими колесами. Ступени насоса можно увеличивать или уменьшать для изменения давления.

Модификации

Варианты материалов проточной части

— чугун
— нержавеющая сталь
— дуплексная сталь

Варианты уплотнения вала

— механическое уплотнение
— сальниковое уплотнение

Расположение патрубков

— выпускной и всасывания вертикально вверх
— всасывания горизонтально, выпускной вертикально

Варианты охлаждения подшипников и торцевых уплотнений

— охлаждение за счет перекачиваемой жидкости
— внешнее охлаждение

Температуры перекачиваемой жидкости

— до +80°С версия для водоснабжения и перекачивания жидкостей с включениями
— до +105°С версия для агрессивных, маслянистых жидкостей и нефтепродуктов
— до +150°С версия для горячей питательной воды
— до +350°С высокотемпературная версия

Модификации по типу жидкости

— для чистой воды
— для грязной воды с включениями (плотность и размер частиц должен быть менее 1,5% и 0,5 мм соответственно)
— для маслянистых жидкостей и нефтепродуктов

Типовые применения

  • подача питательной воды;
  • поддержание давления в замкнутом контуре различных производственных процессов;
  • подача воды в высотные здания;
  • котловые насосы;
  • поддержание пластового давления;
  • в горнодобывающей промышленности;
  • законтурное или внутриконтурное заводнение нефтяных пластов;
  • утилизация пластовой воды на нефтяных месторождениях.

Особенности

соответствуют ГОСТ ISO 9905

эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019

декларация по ТР ТС 010/2011

сертификат по ТР ТС 012/2011

декларация по ТР ТС 020/2011

Инженерная служба подбора насоса

обозначаем цену и срок поставки в течение дня

гарантия исправной работы подобранного насоса

авторский надзор ввода в эксплуатацию

обучение работе с оборудованием

Имя
Номер телефона *
Нажимая кнопку, вы даете согласие на обработку персональных данных

Ассортимент и характеристики

Модель

Подача

Напор

Мощность

Патрубок

Диаметр импеллера

Количество рабочих колес

3,75..7,5  м³/час

49..306 м.в.ст.

3..18,5 кВт

40 мм

139.5  мм

2..12

3,75..7,5  м³/час

96..728 м.в.ст.

11..55 кВт

50 мм

198  мм

2..14

7,5..15  м³/час

46..338,4 м.в.ст.

5,5..30 кВт

50/40 мм

146  мм

2..12

7,5..15  м³/час

93..756 м.в.ст.

11..75 кВт

50 мм

198  мм

2..14

15..30  м³/час

55..340 м.в.ст.

11..45 кВт

65 мм

160  мм

2..10

15..28  м³/час

93..618 м.в.ст.

18,5..110 кВт

80 мм

198  мм

2..12

17,4..29.1  м³/час

454..1013 м.в.ст.

90..160 кВт

мм

260  мм

6..12

30..55  м³/час

54..340 м.в.ст.

15..75 кВт

80 мм

162  мм

2..10

30..55  м³/час

92..666 м.в.ст.

30..160 кВт

80 мм

208  мм

2..12

36..62  м³/час

409..1003,6 м.в.ст.

250..450 кВт

мм

260  мм

6..12

55..100  м³/час

78..459 м.в.ст.

37..160 кВт

100 мм

200  мм

2..9

55..100  м³/час

122..666 м.в.ст.

55.250 кВт

150 мм

134  мм

2..9

54..108  м³/час

490..1056 м.в.ст.

250..450 кВт

мм

250  мм

7..12

96..140  м³/час

84,6..660 м.в.ст.

55..315 кВт

125 мм

213  мм

2..12

119..190  м³/час

54..320 м.в.ст.

45..220 кВт

150 мм

305  мм

2..10

100..185  м³/час

118..684 м.в.ст.

90..450 кВт

150 мм

235  мм

2..9

120..180  м³/час

540..1050 м.в.ст.

400..710 кВт

мм

275  мм

6..10

185..335  м³/час

76..423 м.в.ст.

110..450 кВт

200 мм

360  мм

2..9

185..335  м³/час

124..816 м.в.ст.

185..1000 кВт

200 мм

430  мм

2..12

300..440  м³/час

71..420 м.в.ст.

132..630 кВт

200 мм

360  мм

2..10

Максимальное давление на впуске: 0,6 МПа

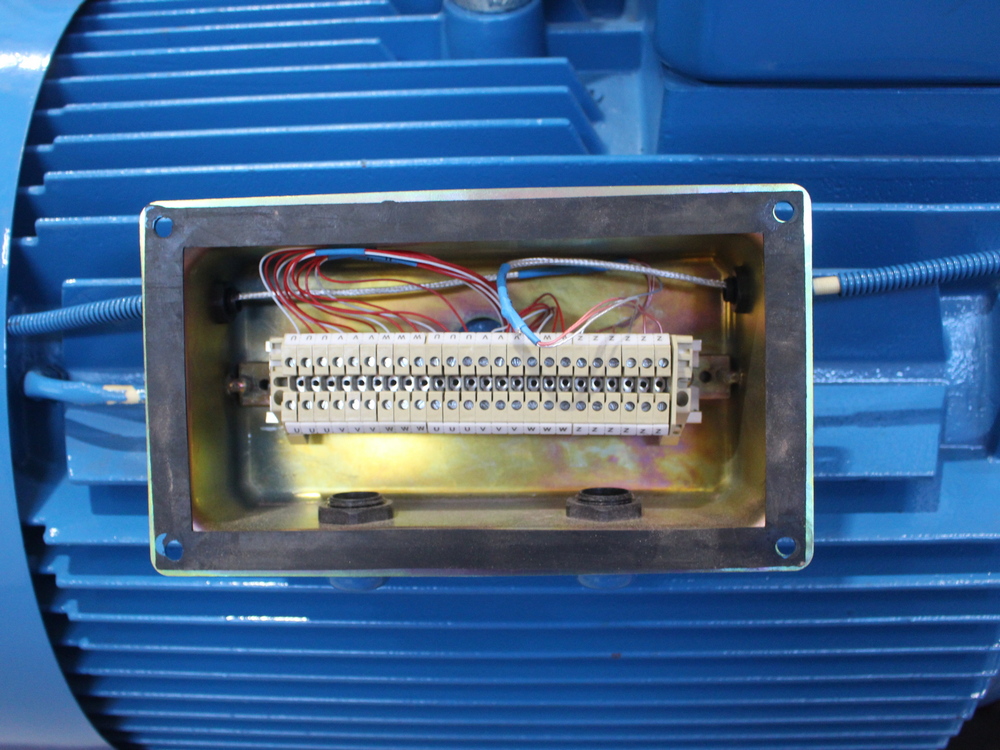

Подключение к температурным датчикам на подшипниках и обмотках двигателя

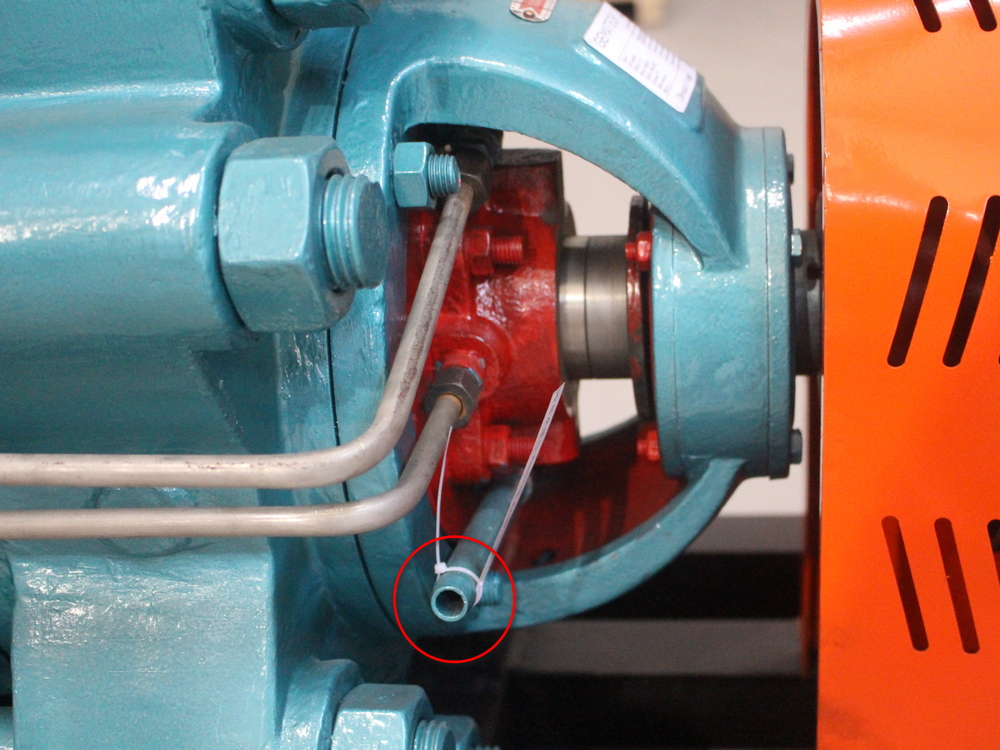

Трубка подключения водяного охлаждения торцевого уплотнения

Роторная часть насосов этой серии состоит в основном из вала и рабочих колес, втулок вала, балансировочных дисков и других деталей, установленных на валу. Количество рабочих колес определяется количеством ступеней насоса. Детали на валу крепятся с помощью шпонок и концевой гайки.
Весь ротор поддерживается подшипником качения или скольжения на обоих концах.

Резьбовые отверстия на боковой стороне фланца входа и выхода насоса используются для сборки вакуумметров и манометров. Вентиляционная пробка над секцией впуска воды может выпускать воздух, когда насос заполнен водой.

Насосы этой серии приводятся в действие непосредственно основным двигателем с помощью гибкой муфты. Вал двигателя соединен с валом насоса через муфту.

Допустимое рабочее давление и температура зависит от материала исполнения насоса. Материал исполнения насоса определяется при размещении заказа. Насосы соответствуют требованиям стандартов GB5662 (Китай), ISO2858, DIN24256

Комплектация насоса подразумевает вариативность исполнения. Для детального подбора оставьте свои данные,  и мы вам перезвоним.
