Вертикальные многоступенчатые центробежные насосы
серия GCW-MV, аналог Grundfos CR
Краткое описание
Перекачка невязких, взрывобезопасных, негорючих, не содержащих твердых или волокнистых включений жидкостей.
— подача: 0,4-240 м3/ч
— напор: до 300 метров
— мощность двигателя: 0,37-110 кВт
— температура жидкости: -15...120 °С
Условия поставки
Цена: от 31 660 ₽
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
бесплатная доставка
Проверьте качество насоса GEMATECH
Бесплатно пришлем насос на тест
Общая информация
Краткое описание

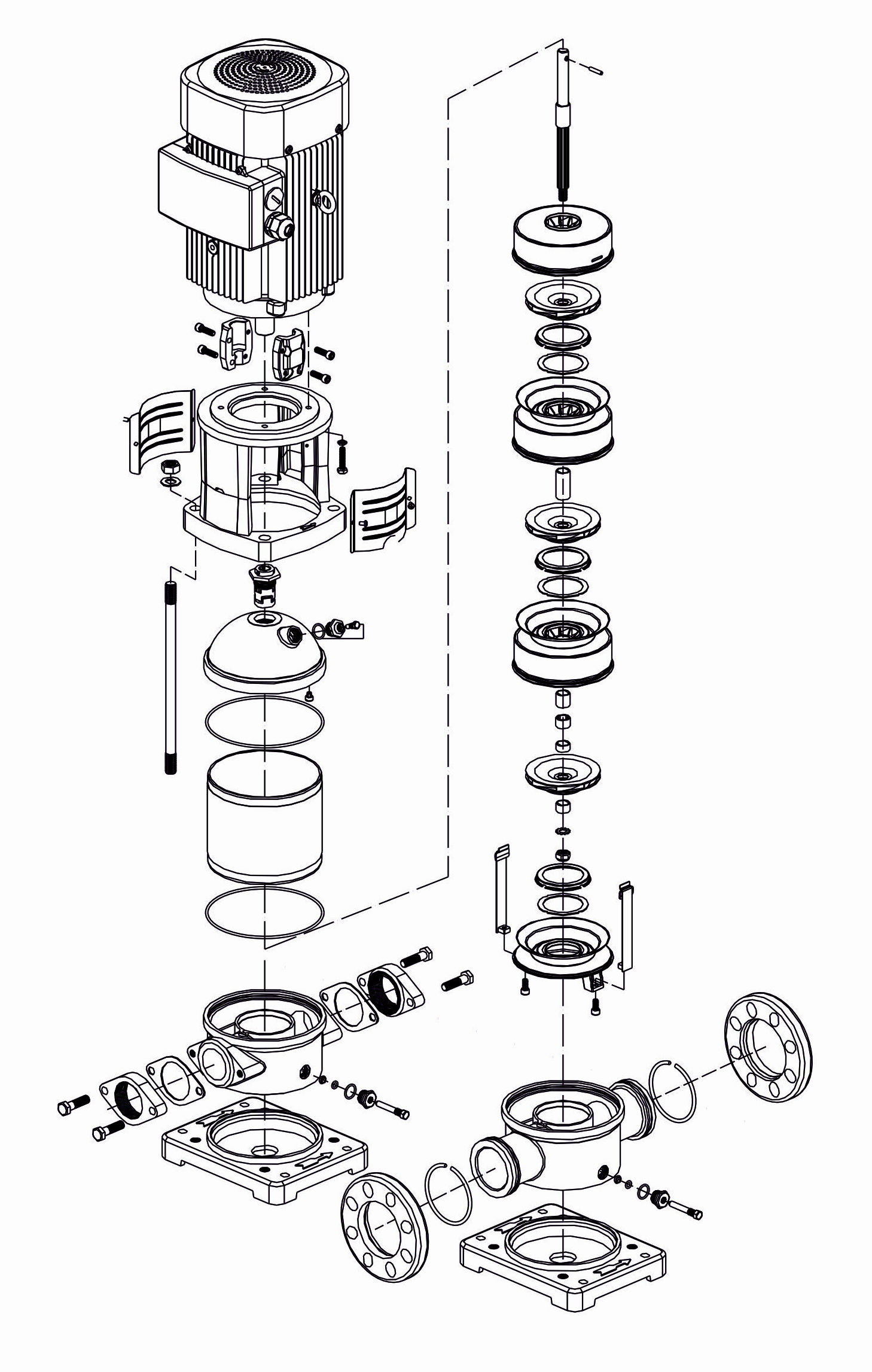

GCW-MV – вертикальный, многоступенчатый, несамовсасывающий центробежный насос с линейным расположением портов всасывания и нагнетания, имеющих одинаковый диаметр. Вал двигателя соединен с валом насоса через муфту.
Кодировка
Перекачиваемые жидкости
Насосы GCW-MV-С предназначены для перекачивания воды и химически неагрессивных жидкостей.
Насосы GCW-MV-S (L) используются для перекачки слабых растворов кислот, щелочей, раствором масел, спиртов и т.д.
Температура окружающей среды
При температуре окружающей среды выше 40°С и/или высоте установки насоса выше 1000 м над уровнем моря, существует вероятность перегрева двигателя при работе с максимальной нагрузкой. В таких случаях следует выбирать двигатель большей мощности.

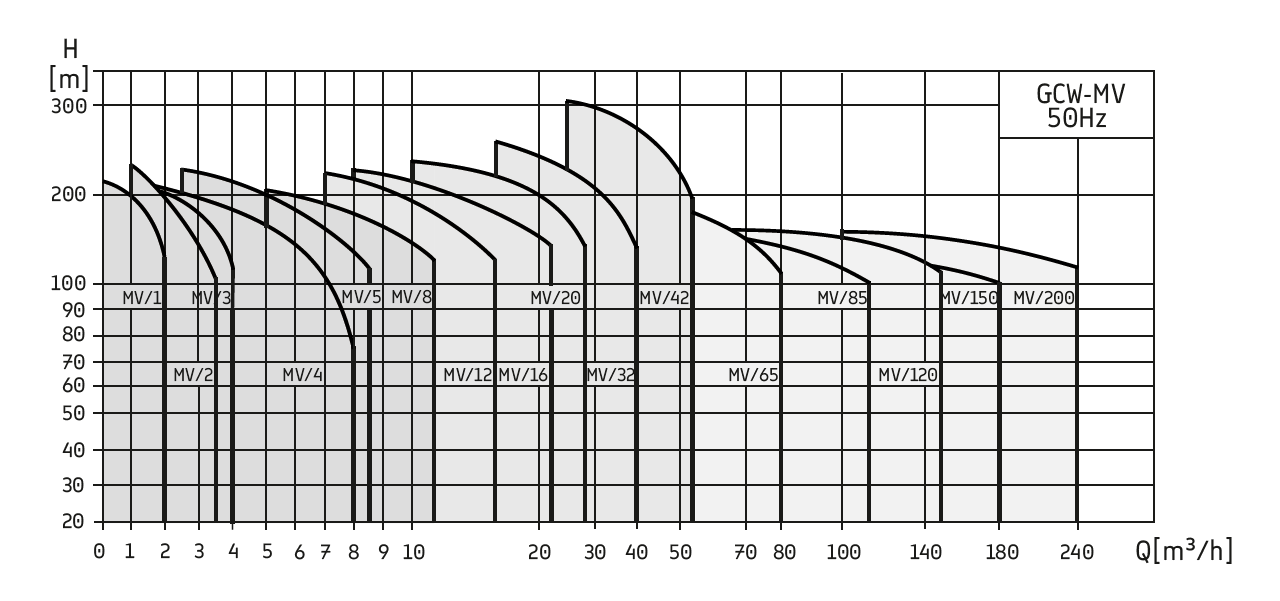

Диапазон характеристик
Особенности
соответствуют ГОСТ ISO 9906-2015
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
сертификат по ТР ТС 012/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Ассортимент и характеристики
Модель
Подача
Напор
Мощность
Патрубок
Цена от
0,4 - 2 м³/час
9 - 214 м.в.ст.
0,37 - 2,2 кВт
DN25
31660 руб.
1 - 3,5 м³/час
8 - 231 м.в.ст.
0,37 - 3,0 кВт
DN25
34850 руб.
1,2 - 4 м³/час
6 - 218 м.в.ст.
0,37 - 3,0 кВт
DN25
34850 руб.
1,5 - 8 м³/час
6 - 209 м.в.ст.
0,37 - 4,0 кВт
DN32
35100 руб.
2,5 - 8 м³/час
4,2 - 224 м.в.ст.
0,37 - 5,5 кВт
DN32
35840 руб.
5 - 12 м³/час
13 - 201 м.в.ст.
0,75 - 7,5 кВт
DN40
51050 руб.
7 - 16 м³/час
14 - 217 м.в.ст.
1,5 - 11 кВт
DN50
58910 руб.
8 - 22 м³/час
16 - 222 м.в.ст.
2,2 - 15 кВт
DN50
69210 руб.
10 - 28 м³/час
6 - 234 м.в.ст.
1,1 - 18,5 кВт
DN50
83450 руб.
16 - 40 м³/час
4 - 255 м.в.ст.
1,5 - 30 кВт
DN65
99160 руб.
25 - 55 м³/час
11 - 305 м.в.ст.
3,0 - 45 кВт
DN80
99160 руб.
30 - 80 м³/час
8 - 215 м.в.ст.
4,0 - 45 кВт
DN100
150440 руб.
50 - 110 м³/час
6 - 168 м.в.ст.
5,5 - 45 кВт
DN100
173760 руб.
60 - 150 м³/час
15 - 162,5 м.в.ст.
11 - 75 кВт
DN125
412800 руб.
80 - 180 м³/час
8,5 - 157 м.в.ст.
11 - 75 кВт
DN125
467290 руб.
100 - 240 м³/час
15,5 - 157,5 м.в.ст.
18,5 - 110 кВт
DN150
579450 руб.
Комплектация и опции
Базовая комплектация
Двигатель
Тип двигателя: трехфазный, двухполюсной, асинхронный, с вентиляторным охлаждением
Степень защиты: IP 55
Класс изоляции: F
Частота сети: 50 Гц
Напряжение питания:
- 200-220 / 346-380 В
- 220-240 / 380-415 В
- 380-415 В
Трубное присоединение
DIN фланец или овальный фланец*
*Максимальное давление для подсоединения труб типа «Овальный фланец» 16 бар.
Температурный диапазон перекачиваемой жидкости
-15…+70°С
Опции
Двигатели
— однофазный (до 3 кВт)
— со встроенным частотно-регулируемым приводом (до 15 кВт)
— двигатель адаптированный для работы с частотно-регулируемым приводом
— взрывозащищенный двигатель
Температурный диапазон перекачиваемой жидкости
-15…+120°С
Трубное присоединение
Для моделей GCW-MV-S возможна поставка насосов с подсоединением труб типа Victaulic муфта и трубная резьба.
Частотно-регулируемый привод
Встроенный в двигатель (VRI)
Номинальная мощность двигателя: от 0,75 кВт до 15 кВт.
Диапазон регулировки: обороты 30÷50 гц
Возможность подключения:
— датчиков температуры,
— датчиков давления,
— расходомеров.
Адаптированный для работы двигатель (VDI)
VDI – двигатель с независимым вентиляторным охлаждением, адаптированные для работы с преобразователями частоты в широком диапазоне регулировки скорости.
Номинальная мощность двигателя: от 0,55 кВт до 315 кВт.
Диапазон регулировки: обороты 5÷100 гц
Используемые материалы
Составная часть
Материал
Верхняя крышка и основание с патрубками:
Чугун ASTM 80-55-06 для серии GCW-MV-C
Нержавеющая сталь AISI 304 для серии GCW-MV-S
Нержавеющая сталь AISI 316 для серии GCW-MV-L
Уплотнительное кольцо на рабочем колесе:
PTFE
Остальные уплотнительные кольца:
NBR – для версии насоса до 70°С
EPDM – для версии насоса до 120°С
Втулка подшипника:
Карбид вольфрама WC
Торцевое уплотнение:
Графит
Остальные детали, контактирующие с жидкостью:
Нержавеющая сталь AISI 304
В таблице приведены материалы частей насоса, контактирующие с перекачиваемой жидкостью.
