Дозировочный насос GTD2-D
Краткое описание
Дозируют любые химические жидкости вязкостью до 800 сСт с размером частиц до 0,1 мм: кислоты, щелочи, растворители и др.
Полностью герметичны, работают без протечек.
— подача: до 2000 л/ч,
— давление: до 30 бар,
— точность ±2% в диапазоне регулировки от 0 до 100%,
Режим регулировки: ручной, электрический, пневматический или при помощи преобразователя частоты.
Условия поставки
Цена: от 124 990 ₽*
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
бесплатная доставка
*Указана цена за минимальный типоразмер
Проверьте качество насоса GEMATECH
Бесплатно пришлем насос на тест
Общая информация
Краткое описание
GTD2-D – серия высокоточных мембранных дозировочных насосов c механическим приводом. Узел регулирования подачи выполнен в виде упорного штока или кривошипно шатунного механизма с двумя эксцентриками.
Двигатель приводит в действие червячную пару, которая преобразует его вращательное движение в возвратно-поступательное движение скользящего штока через эксцентриковый механизм. Этот шток, в свою очередь, приводит в действие механическую диафрагму, вызывая её периодическую деформацию. В результате этого процесса происходит всасывание и нагнетание среды.

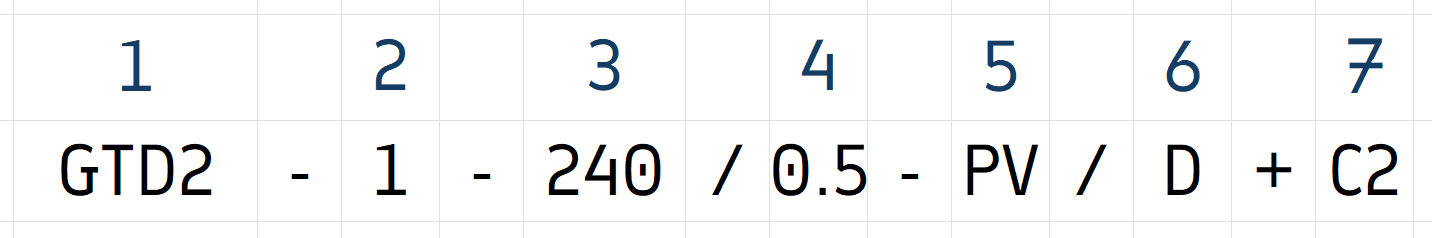

Кодировка
1 - Серия мембранного дозирующего насоса
2 - Количество голов: 1
3 - Расход: 8..2000 л/ч
4 - Давление: 0,3..1,2 МПа
5 - Материал насосной головки:
PP —полипропилен, PV — PVC, K — PVDF, T — PTFE,
S — AISI304, L — AISI316, LL — AISI316L
6 - Код сборочной линии
7 - Комплектация
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Ассортимент и характеристики
Температура перекачиваемой жидкости в зависимости от материала головы насоса:
PVC, PP: -10…+40°С;
PTFE, PVDF, нерж. сталь: -10…+80°С
Высота самовсасывания 4 м.
Модель
Подача
Давление
Ходов штока
Мощность
GTD2..200/1,2..D
200 л/ч
12 бар
90 ед/мин
0.55 кВт
GTD2..240/1..D
240 л/ч
10 бар
120 ед/мин
0.55 кВт
GTD2..360/0,7..D
360 л/ч
7 бар
160 ед/мин
0.55 кВт
GTD2..500/0,6..D
500 л/ч
6 бар
160 ед/мин
0.55 кВт
GTD2..700/0,4..D
700 л/ч
4 бар
160 ед/мин
0.55 кВт
GTD2..240/1,2..D
240 л/ч
12 бар
120 ед/мин
0.75 кВт
GTD2..360/1..D
360 л/ч
10 бар
160 ед/мин
0.75 кВт
GTD2..500/0,8..D
500 л/ч
8 бар
160 ед/мин
0.75 кВт
GTD2..700/0,6..D
700 л/ч
6 бар
160 ед/мин
0.75 кВт
GTD2..1100/0,4..D
1100 л/ч
4 бар
160 ед/мин
0.75 кВт
GTD2..600/0,5..D
600 л/ч
5 бар
160 ед/мин
0.37 кВт
GTD2..600/1..D
600 л/ч
10 бар
160 ед/мин
1.5 кВт
GTD2..800/0,4..D
800 л/ч
4 бар
102 ед/мин
0.37 кВт
GTD2..800/0,7..D
800 л/ч
7 бар
102 ед/мин
1.5 кВт
GTD2..1200/0,3..D
1200 л/ч
3 бар
160 ед/мин
0.37 кВт
GTD2..1200/0,6..D
1200 л/ч
6 бар
160 ед/мин
1.5 кВт
GTD2..1600/0,6..D
1600 л/ч
6 бар
160 ед/мин
1.5 кВт
GTD2..2000/0,5..D
2000 л/ч
5 бар
210 ед/мин
1.5 кВт
GTD2..2300/0,3..D
2300 л/ч
3 бар
210 ед/мин
1.5 кВт
Комплектация и опции
Электродвигатель
3ф. 380В - стандартный вариант
А – без двигателя;
А1- 1ф 220В,
А2- 3ф 380В VF для работы с частотным преобразователем;
А3- взрывозащищенный электродвигатель Ех;
А4- эл.двигатель с тормозом;
Модификации:
АА1 – антиконденсатный подогреватель;
АА2- датчик температуры обмотки;
АА3- датчик температуры подшипников;
АА4…АА6- спец. окраска С3…С5;
АА7- независимый обдув;
Степень защиты – IP55- стандартный вариант;
АА8- IP65;
АА9- IP66;
АА10- IP67;
АА11- IP68.
Регулировка
Ручная регулировка – стандартный вариант;
В1 – без регулировки;
В2 - электрический блок;
В3 - пневмоблок;
В4 - электрический взрывозащищенный блок;
Присоединения:
С1- резьбовое;
С2- клеевое;
С3- фланцевое;
С5- сварное;
С6- шланговое;
Система контроля состояния мембраны
Двойные мембраны из ПТФЭ обладают отличной коррозионной стойкостью и предотвращают утечки. Система контроля состояния мембраны может отправлять сигналы при разрыве одной из мембран, позволяя насосу продолжать работу до замены или остановиться без загрязнения среды.
D1- двойная мембрана;
D5- сигнализация разрыва мембран;
D5-1- манометр;
D5-2- манометр электроконтактный;
D5-21- Exd электроконтактный манометр;
D5-3- датчик (преобразователь) давления;
D5-4- Exd датчик (преобразователь) давления;
D5-5- датчик (преобразователь) давления с экраном;
D5-6- датчик (преобразователь) давления с выносным экраном;
D5-7- сигнальная лампа;
D5-8- блок автоматического отключения электродвигателя (включает в себя датчик и шкаф управления);
D5-9- Exd блок автоматического отключения электродвигателя (включает в себя датчик и шкаф управления);
Тип клапана
Е1 – клапан с одним шариком;
Е2- клапан с двумя шариками;
Е5- подпружиненный клапан;
Модификации:
ЕЕ1- уплотнительные кольца и прокладки PTFE;
ЕЕ2- уплотнительные кольца и прокладки из меди
Рекомендуемая схема установки насоса
Стандартная
Со смесителем
1i – расходный бак; 2i – электромешалка; 3i – калибровочный стакан; 4i – демпфер пульсаций на всасывающей линии; 5i – дозировочный насосный агрегат; 6i – клапан предохранительный; 7i – клапан противодавления; 8i – демпфер пульсаций на нагнетании; 9i – поплавковый расходомер; 10i – инжекционный клапан
Рекомендации:
В дозировочных системах со всасывающей линией длиннее 1 метра, в зависимости от производительности дозирования, может потребоваться демпфер пульсаций соответствующего размера непосредственно перед всасывающим клапаном насоса
В нагнетательной линии для защиты трубопровода используйте демпфер пульсаций для жестких труб длиной более 3 метров и гибких трубопроводов длиной более 5 метров.
Для негазовыделяющей среды, близкой по вязкости к воде, монтировать насос можно прямо на резервуаре (соблюдая допустимую высоту всасывания).
Предпочтительнее затопленная всасывающая линия. Для дозируемых жидкостей, склонных к осадкообразованию, установите всасывающую линию с фильтром так, чтобы всасывающий клапан оставался на несколько миллиметров выше уровня осадка.
Для газвыделяющих и вязких сред всасывающая трубка заливается жидкостью перед началом работы.
Для защиты дозирующего насоса и нагнетательной линии от повышения избыточного давления, установите предохранительный клапан в нагнетательную линию,
С открытым сливом дозируемого вещества или противодавлением ниже 1 бар установите клапан поддержания давления непосредственно перед выходом или точкой впрыска. Между противодавлением в точке подачи и давлением дозируемой среды на всасывающем клапане насоса должен быть обеспечен перепад давления не менее 1 бар. Если это не может быть обеспечено, установите клапан поддержания давления в нагнетательную линию.
Чтобы избежать сифонного эффекта, установите клапан поддержания давления в нагнетательную линию и, в случае необходимости, электромагнитный клапан во всасывающую лини.
Устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия.
— объем до 4 л
— материалы: ПВХ, PVDF, AISI 316L
— соединение от 1/2" до 2"
Другие виды насосов
Выгодный аналог ProMinent, Milton Roy с похожим диапазоном характеристик.
Решение для вязких жидкостей при необходимости использования пневмодвигателя.
