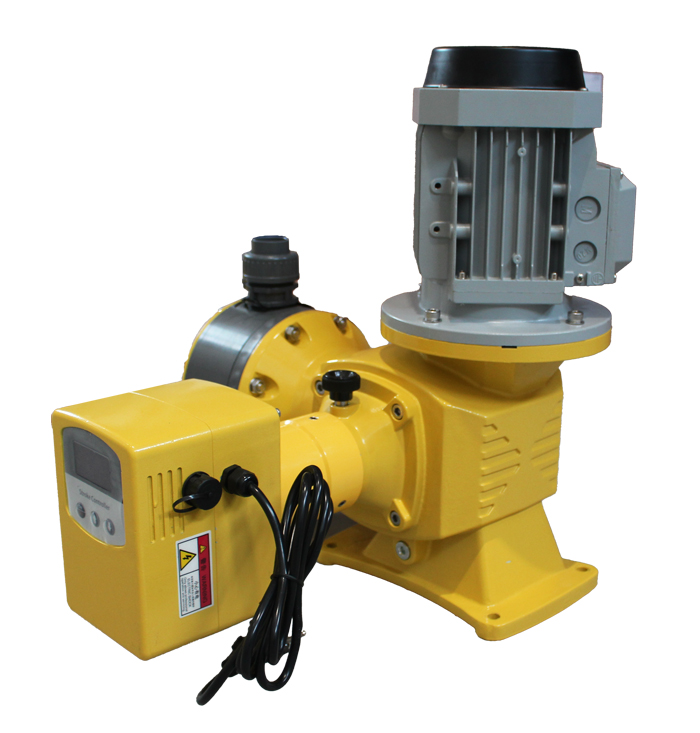

Дозировочный насос GTD3-1..L
Мембранный дозирующий насос с гидравлическим нагружением
аналог Grundfos, ProMinent, Milton Roy, точность ±1%
Краткое описание
Дозируют любые химические жидкости вязкостью до 1200 сПз: кислоты, щелочи, растворители и др. (до 3000 сПз со спец. исполнением клапанов).
Полностью герметичны, работают без протечек.
— подача: до 21000 л/ч,
— давление: до 70 бар,
— точность ±1% в диапазоне 0%-100%
Режим регулировки может быть ручным или автоматическим с помощью автоматического регулятора хода или преобразователя частоты
Условия поставки
Цена: от 109 900 ₽*
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
бесплатная доставка
*Указана цена за минимальный типоразмер
Проверьте качество насоса GEMATECH
Бесплатно пришлем насос на тест
Общая информация
Краткое описание
GTD3-1..L – серия высокоточных мембранных дозировочных агрегатов с гидравлическим нагружением мембран (ы).
Широко применяются в таких отраслях, как нефтяная и газовая промышленность, химическая промышленность, энергетика, охрана окружающей среды, фармацевтика, пищевая отрасль, военное дело, строительные материалы и других. Насосы подходят для перекачивания жидкостей с высоким давлением, высокой температурой, сильной коррозионной активностью, склонных к испарению или кристаллизации, а также горючих, взрывоопасных, токсичных, с резким запахом, с высокой плотностью или высокой вязкостью, а также радиоактивных сред.
Возможно исполнение с металлической мембраной (для больших давлений).

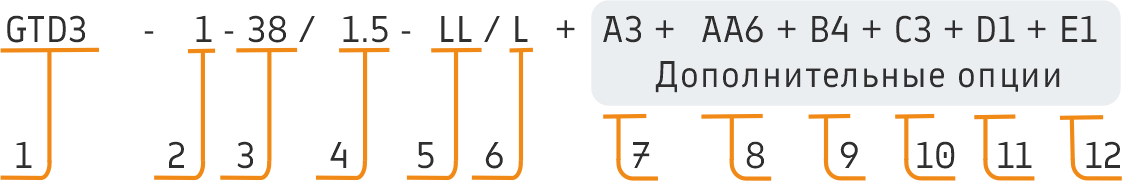

Кодировка
1 - Серия мембранного дозирующего насоса
2 - Количество голов: 1
3 - Расход: 1..21 000 л/ч
4 - Давление: 0,3..70 МПа
5 - Материал насосной головки:
Основные материалы исполнения проточной части: SS304, SS316L (другие по запросу).
6 - Код сборочной линии
7 - Электродвигатель
8 - Опции электродвигателя
9 - Регулировка
10 - Присоединение
11 - Опции: датчики, контроллеры, блоки отключения
12 - Тип клапана
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием

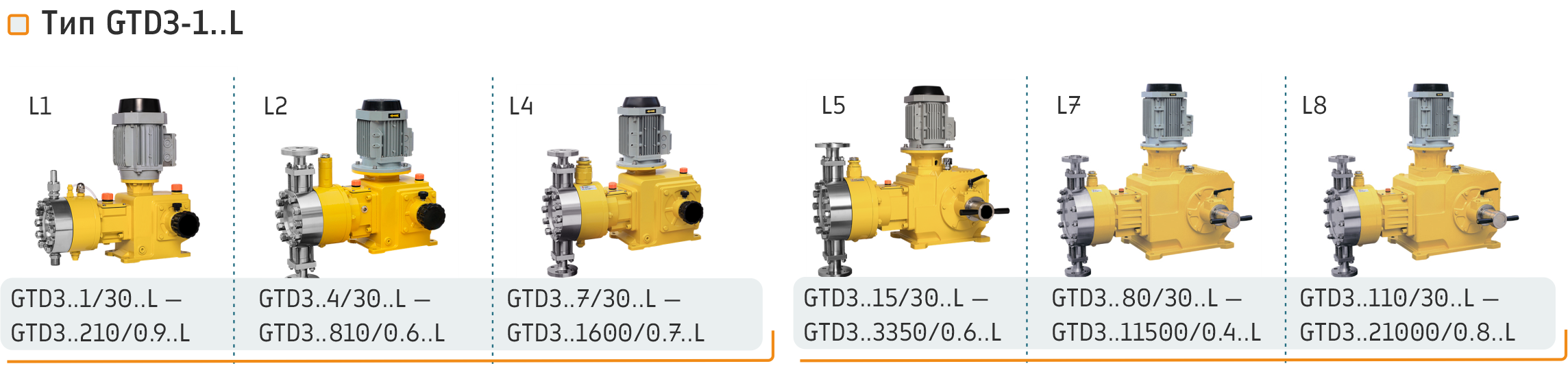

Ассортимент и характеристики
Температура рабочей жидкости:
-20…+110°С в стандарте, в спец. исполнении до +350°С.
Модель
Макс. подача
Макс. давление
Плунжер
Ходов в минуту
Мощность
Присоединение
GTD3-1-1/30..L
1 л/ч
300 мПа
6 мм
96 об/мин
0.37 кВт
DN6 Welding Union
GTD3-1-2/30..L
2 л/ч
300 мПа
8 мм
96 об/мин
0.37 кВт
DN6 Welding Union
GTD3-1-5/25..L
5 л/ч
250 мПа
10 мм
96 об/мин
0.37 кВт
DN6 Welding Union
GTD3-1-8/18..L
8 л/ч
180 мПа
10 мм
144 об/мин
0.37 кВт
DN6 Welding Union
GTD3-1-15/12..L
15 л/ч
120 мПа
12 мм
144 об/мин
0.37 кВт
DN6 Welding Union
GTD3-1-20/8..L
20 л/ч
80 мПа
16 мм
96 об/мин
0.37 кВт
DN10 Welding Union
GTD3-1-30/7..L
30 л/ч
70 мПа
16 мм
144 об/мин
0.37 кВт
DN10 Welding Union
GTD3-1-50/4.3..L
50 л/ч
43 мПа
20 мм
144 об/мин
0.37 кВт
DN10 Welding Union
GTD3-1-63/3.2..L
63 л/ч
32 мПа
28 мм
96 об/мин
0.37 кВт
DN10 Welding Union
GTD3-1-80/2.7..L
80 л/ч
27 мПа
25 мм
144 об/мин
0.37 кВт
DN10 Welding Union
GTD3-1-100/2.1..L
100 л/ч
21 мПа
28 мм
144 об/мин
0.37 кВт
DN10 Welding Union
GTD3-1-135/1.6..L
135 л/ч
16 мПа
32 мм
144 об/мин
0.37 кВт
DN10 Welding Union
GTD3-1-160/1.3..L
160 л/ч
13 мПа
35 мм
144 об/мин
0.37 кВт
DN15 Welding Union
GTD3-1-190/1.1..L
190 л/ч
11 мПа
38 мм
144 об/мин
0.37 кВт
DN15 Welding Union
GTD3-1-210/0.9..L
210 л/ч
9 мПа
40 мм
144 об/мин
0.37 кВт
DN15 Welding Union
GTD3-1-4/30..L
4 л/ч
300 мПа
8 мм
96 об/мин
0.75 кВт
DN6 Welding Union
GTD3-1-7/30..L
7 л/ч
300 мПа
10 мм
96 об/мин
0.75 кВт
DN6 Welding Union
GTD3-1-10/30..L
10 л/ч
300 мПа
12 мм
96 об/мин
0.75 кВт
DN6 Welding Union
GTD3-1-18/22..L
18 л/ч
220 мПа
12 мм
144 об/мин
0.75 кВт
DN6 Welding Union
GTD3-1-23/17..L
23 л/ч
170 мПа
16 мм
96 об/мин
0.75 кВт
DN6 Welding Union
GTD3-1-37/12..L
37 л/ч
120 мПа
16 мм
144 об/мин
0.75 кВт
DN10 Welding Union
GTD3-1-50/10..L
50 л/ч
100 мПа
18 мм
144 об/мин
0.75 кВт
DN10 Welding Union
GTD3-1-62/8..L
62 л/ч
80 мПа
20 мм
144 об/мин
0.75 кВт
DN10 Welding Union
GTD3-1-75/6.5..L
75 л/ч
65 мПа
22 мм
144 об/мин
0.75 кВт
DN10 Welding Union
GTD3-1-100/5.0..L
100 л/ч
50 мПа
25 мм
144 об/мин
0.75 кВт
DN10 Welding Union
В стандарте до 300 бар, в спец. исполнении с металлической мембраной - до 700 бар.
Комплектация и опции
Электродвигатель
3ф. 380В — стандартный вариант
А – без двигателя;
А1 — 1ф 220В,
А2 — 3ф 380В VF для работы с частотным преобразователем;
А3 — взрывозащищенный электродвигатель Ех;
А4 — эл.двигатель с тормозом;
Модификации:
АА1 — антиконденсатный подогреватель;
АА2 — датчик температуры обмотки;
АА3 — датчик температуры подшипников;
АА4…АА6 — спец. окраска С3…С5;
АА7 — независимый обдув;
Степень защиты – IP55 — стандартный вариант;
АА8 — IP65;
АА9 — IP66;
АА10 — IP67;
АА11 — IP68.
Регулировка
Ручная регулировка – стандартный вариант;
В1 – без регулировки;
В2 – электрический цифровой блок;
В3 – электрический взрывозащищенный блок
Цифровой блок управления дозирующего насоса позволяет отказаться от полностью механического режима регулировки, переведя насос на полностью электронное управление. Блок монтируется на штатное место ручного регулятора и выполняет его функции - регулирует шаг хода мембраны или поршня в насосе. Блок устанавливается на все модели с ручной регулировкой. Имеется как обычная, так и взрывобезопасная версия. Блок имеет экран с отображением рабочих параметров.
Основные преимущества:
- Диапазон регулировки: 0-100%
- Никакого дополнительного внешнего вспомогательного управляющего оборудования не требуется
- Автоматическая регулировка хода не влияет на пульсацию насоса
- Высокая точность регулировки и функция калибровки расхода
- Высокая степень интеграции, позволяющая экономить затраты на эксплуатацию и техническое обслуживание
- Может быть реализовано как автоматическое, так и ручное управление
- Автоматическая обратная связь после регулировки
- Настройки автоматически сохраняются в случае неожиданного отключения питания
- Большой ЖК-дисплей отображает установленный процент расхода, фактический процент расхода, дисплей расхода в литрах
- Модульная конструкция, подходящая для всех насосов и легка в снятии / установке
Технические параметры:
- Номинальное напряжение: 1x220 ± 10%, 50/60 Гц
- Мощность: 25 Вт
- Крутящий момент: 9 Нм
- Регулировка скорости: 0-100% (10 оборотов за 100 секунд)
- Входящий сигнал (пассив): 4-20мА (разъёмы красный и белый)
- Выходящий сигнал (актив): 4-20мА (разъёмы коричневый и серый)
- Управляющий сигнал RS485 (разъёмы голубой и жёлтый)
- "Сухой контакт" (разъёмы чёрный и зелёный)
- ЖК-дисплей с большим экраном
- Точность отображения значения расхода: ±1,5%
- Уровень защиты: IP65
- Класс изоляции: F
- Рабочая температура: от -20°С до 50°C
- Относительная влажность: до 90% (при температуре 25°C)
- Вес: 3,5 кг
Присоединения:
С1 — резьбовое;
С3 — фланцевое;
С5 — сварное;
Система контроля состояния мембраны
D1 — двойная мембрана;
D5 — сигнализация разрыва мембран;
D5-1 — манометр;
D5-2 — манометр электроконтактный;
D5-21 — Exd электроконтактный манометр;
D5-3 — датчик (преобразователь) давления;
D5-4 — Exd датчик (преобразователь) давления;
D5-5 — датчик (преобразователь) давления с экраном;
D5-6 — датчик (преобразователь) давления с выносным экраном;
D5-7 — сигнальная лампа;
D5-8 — блок автоматического отключения электродвигателя (включает в себя датчик и шкаф управления);
D5-9 — Exd блок автоматического отключения электродвигателя (включает в себя датчик и шкаф управления);

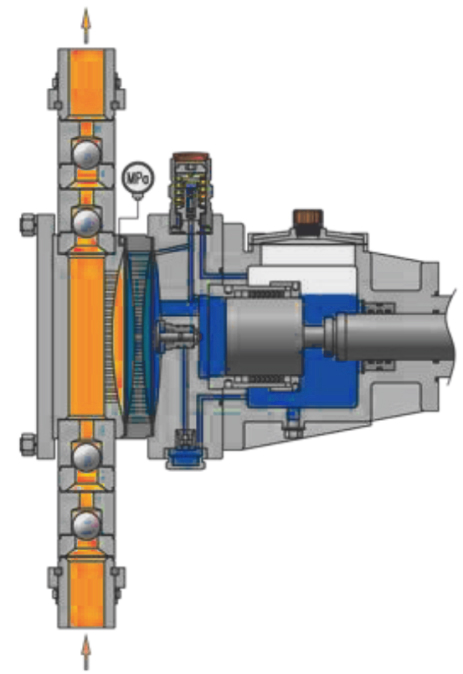

Двойная мембрана
Гидравлическая насосная головка с двойной мембраной и сигнализацией разрыва, обладающая всеми характеристиками гидравлической мембранной насосной головки, дополнительно оснащена датчиком разрыва мембраны, который может подавать аварийный сигнал при повреждении одной из мембран, обеспечивая при этом продолжение нормальной работы второй мембраны. Данная конструкция в основном используется для перекачивания опасных сред — горючих, взрывоопасных и токсичных. Датчик разрыва мембраны может быть манометром, электроконтактным манометром, стандартным или высокоинтеллектуальным преобразователем давления, сигнальной лампой, системой предупреждения и автоматическим отключением электродвигателя.
В условиях высокого давления (макс. 700 бар) применяется гидравлическая насосная головка с металлической мембраной.
Тип клапана
Е1 — клапан с одним шариком;
Е2 — клапан с двумя шариками;
Е5 — подпружиненный клапан;
Модификации:
ЕЕ1 — уплотнительные кольца и прокладки PTFE;
ЕЕ2 — уплотнительные кольца и прокладки из меди
Рекомендуемая схема установки насоса
Установка дозировочного насоса
Со смесителем
1i – расходный бак; 2i – электромешалка; 3i – калибровочный стакан; 4i – демпфер пульсаций на всасывающей линии; 5i – дозировочный насосный агрегат; 6i – клапан предохранительный; 7i – клапан противодавления; 8i – демпфер пульсаций на нагнетании; 9i – поплавковый расходомер; 10i – инжекционный клапан
Сопутствующее оборудование
Мобильная установка на тележке в составе: фильтрующий элемент и мембранный насос.
— максимальная фильтрующая способность до 1060 л/мин
— давление в системе до 14 бар
— вязкость до 40 000 сПз (50 000 опция)
— точность фильтрации от 2000 мкм до 0,4 мкм
Устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия.
— объем до 4 л
— материалы: ПВХ, PVDF, AISI 316L
— соединение от 1/2" до 2"
Для перемешивания лаков, красок и других ЛКМ и других химических соединений. Идеальны для перемешивания составов в открытых емкостях.
— давление воздуха: 6,3 бар
— частота вращения до 2500 об/мин
— объем емкости: от 60 до 1000 л
