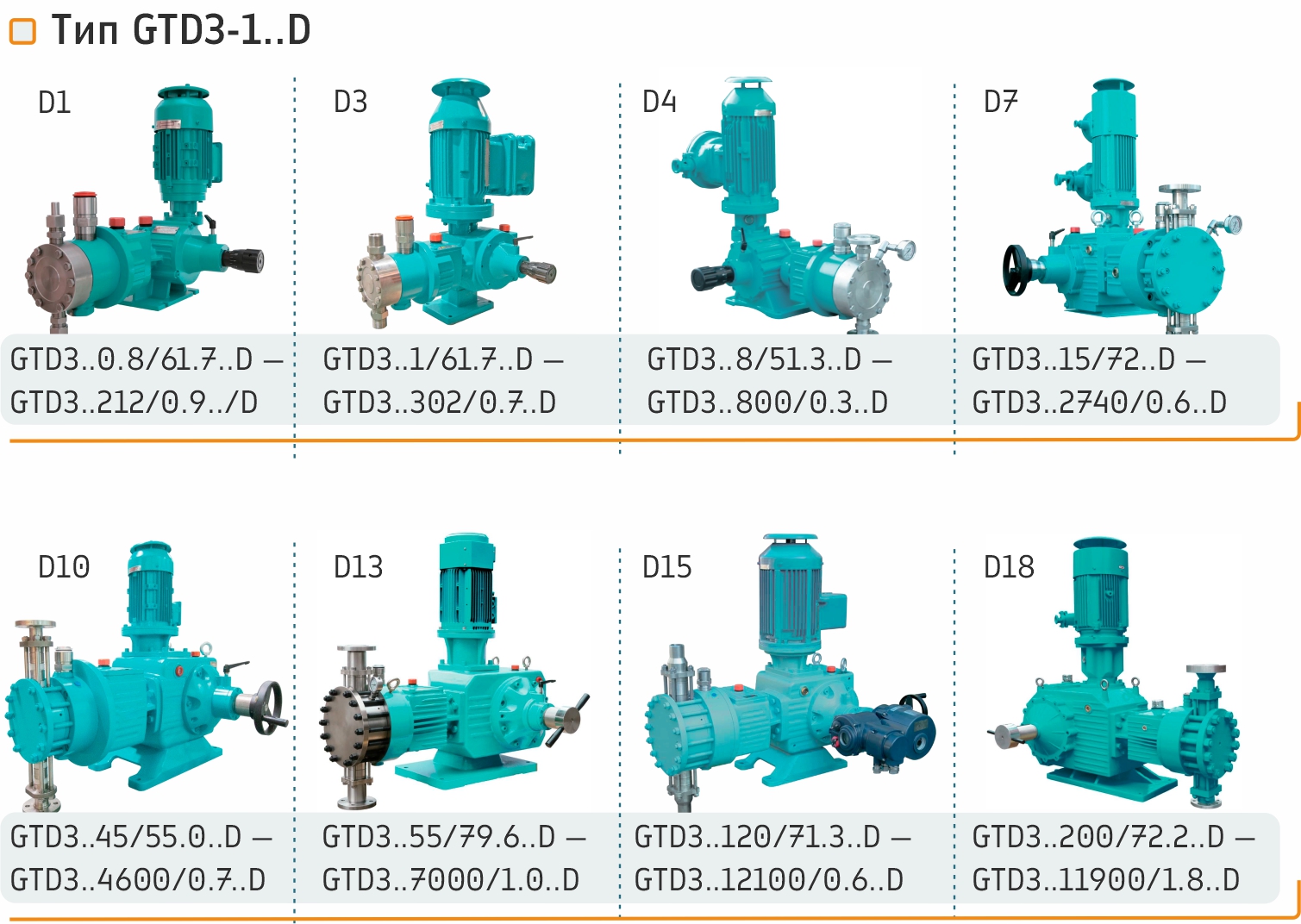

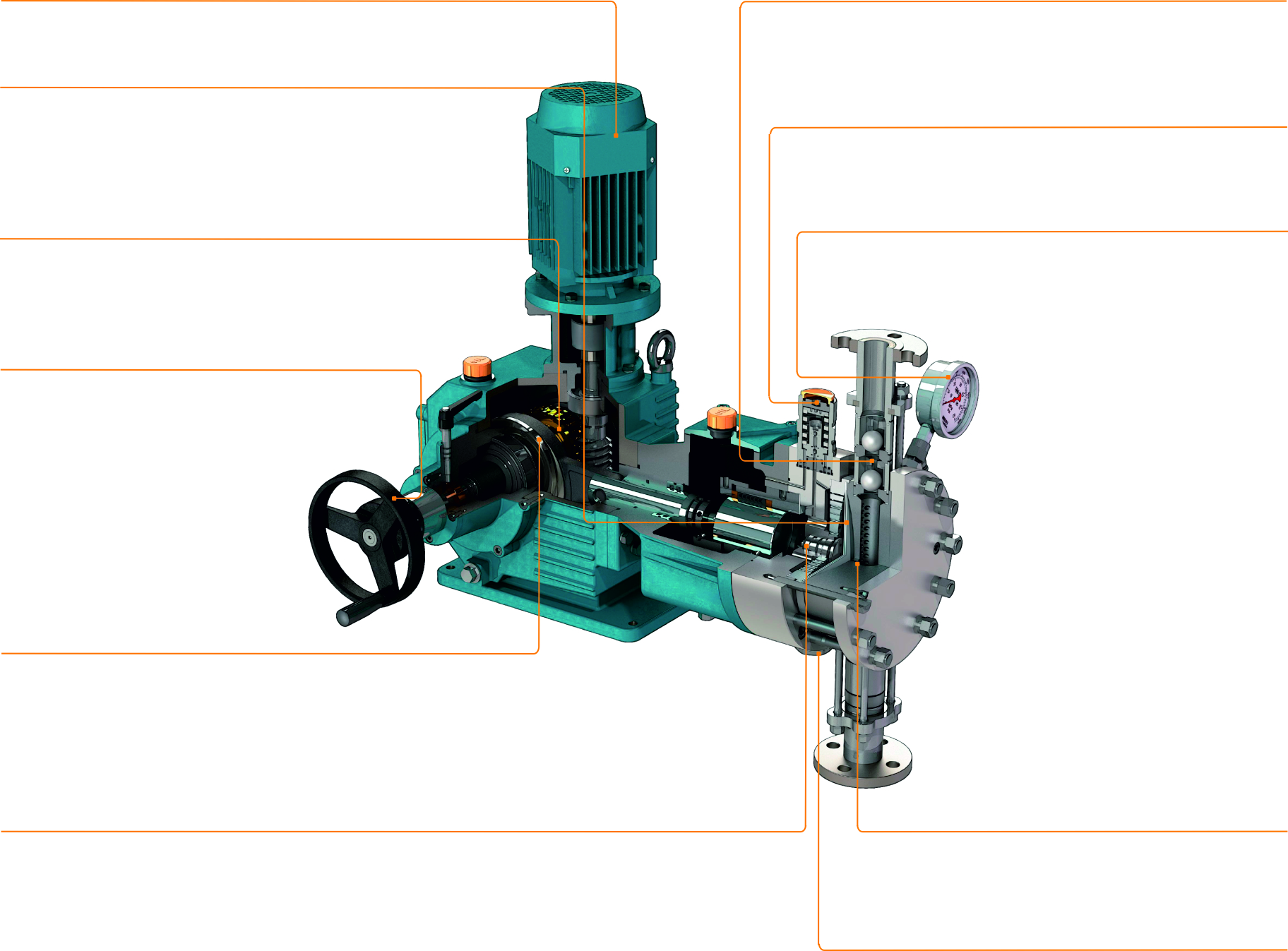

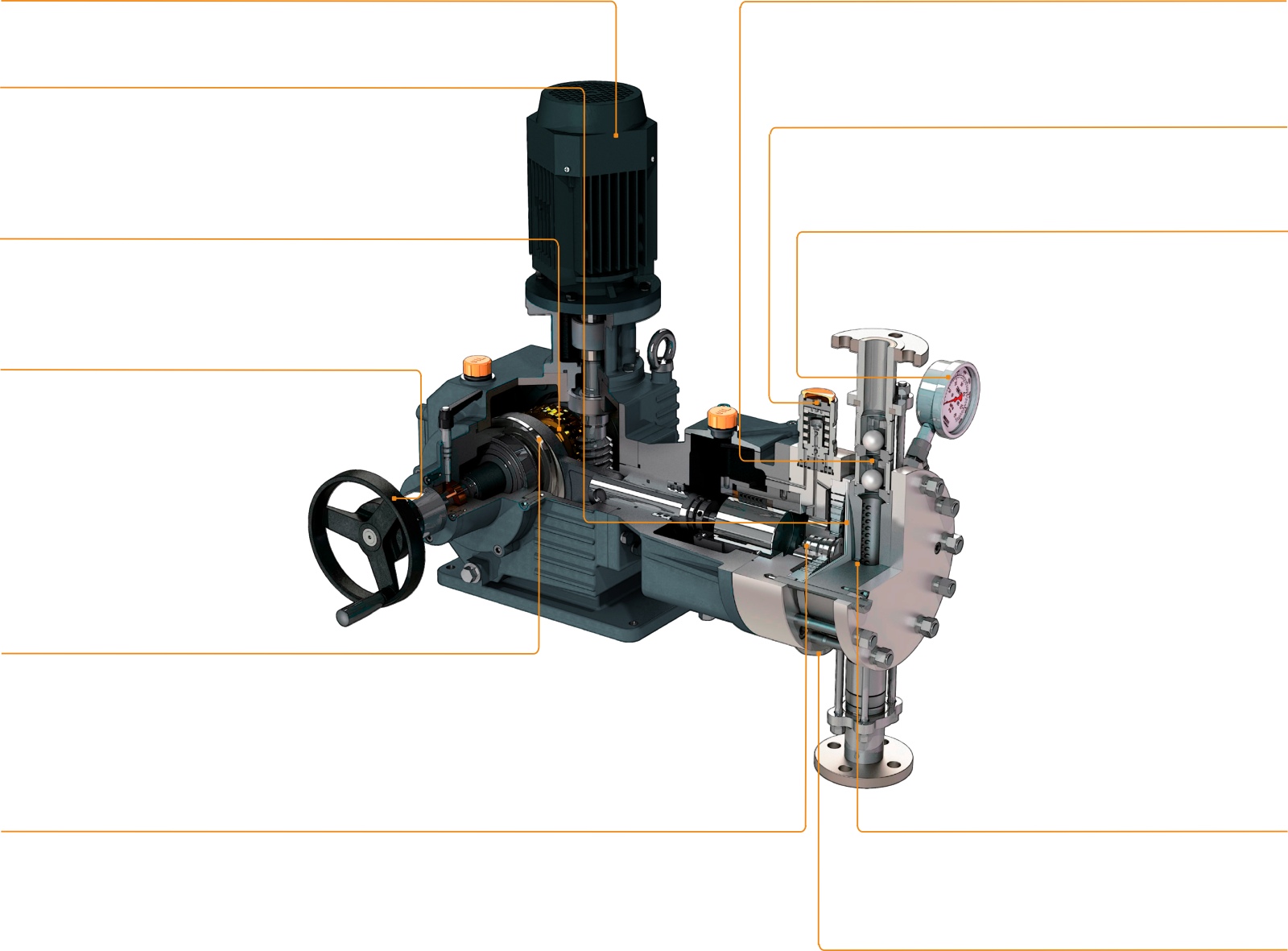

Дозировочный насос GTD3-1..D

Краткое описание

GTD3-1..D – серия высокоточных мембранных дозировочных агрегатов с гидравлическим нагружением мембран (ы). Насосы подходят для перекачивания жидкостей с высоким давлением, высокой температурой, предельно низкой температурой, сильной коррозионной активностью, склонных к испарению или кристаллизации, а также горючих, взрывоопасных, токсичных, с резким запахом, с высокой плотностью или высокой вязкостью, а также радиоактивных сред.

Широко применяются в таких отраслях, как нефть, газ, химическая промышленность, энергетика, охрана окружающей среды, фармацевтика, пищевая промышленность, военное дело, строительные материалы и других.

Возможно исполнение с металлической мембраной (для больших давлений).

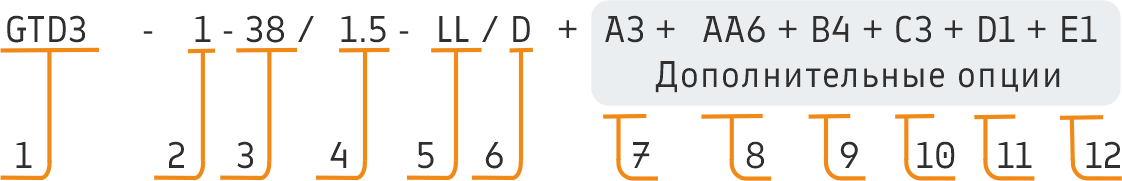

Кодировка

3ф. 380В — стандартный вариант
А — без двигателя;
А1 — 1ф 220В,
А2 — 3ф 380В VF для работы с частотным преобразователем;
А3 — взрывозащищенный электродвигатель Ех;
А4 — эл.двигатель с тормозом;

Модификации:
АА1 — антиконденсатный подогреватель;
АА2 — датчик температуры обмотки;
АА3 — датчик температуры подшипников;
АА4…АА6- спец. окраска С3…С5;
АА7 — независимый обдув;

Степень защиты – IP55- стандартный вариант;
АА8 — IP65;
АА9 — IP66;
АА10 — IP67;
АА11 — IP68.

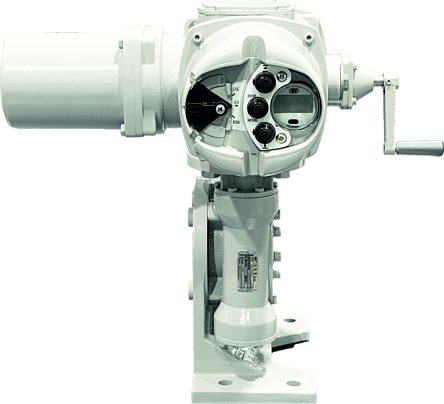

Электрический привод (электронный блок управления) - это интеллектуальный привод с переменной частотой, передовыми технологиями и мощными функциональными возможностями. Поддерживает шину управления, аналоговое управление непрерывным регулированием и управление импульсами, а также подходит для простых применений управления/выключения.

двойная мембрана

Гидравлическая насосная головка с двойной мембраной и сигнализацией разрыва, обладающая всеми характеристиками гидравлической мембранной насосной головки, дополнительно оснащена датчиком разрыва мембраны, который может подавать аварийный сигнал при повреждении одной из мембран, обеспечивая при этом продолжение нормальной работы второй мембраны. Данная конструкция в основном используется для перекачивания опасных сред — горючих, взрывоопасных и токсичных. Датчик разрыва мембраны может быть манометром, электроконтактным манометром, стандартным или высокоинтеллектуальным преобразователем давления, сигнальной лампой, системой предупреждения и автоматическим отключением электродвигателя.

тройная мембрана

В тяжелых условиях эксплуатации рекомендуется использовать насосную головку с тройной мембраной, с нейтральной промежуточной приводной жидкостью, и сигнализацией разрыва.

четверная мембрана

В особо тяжелых условиях эксплуатации или условиях, требующих повышенного контроля, рекомендуется использовать насосную головку с четверной мембраной, с нейтральной промежуточной приводной жидкостью, и двойной сигнализацией разрыва (на каждую пару мембран).

Гидравлическая мембранная насосная головка с регулированием температуры применяется для перекачивания жидкостей, температура которых требует контроля. При подаче жидкости в насосную головку осуществляется теплообмен и компенсация температуры, что обеспечивает корректную дозированную подачу. Кроме того, при перекачивании вязких сред, с целью улучшения текучести, на основании принципа снижения вязкости жидкости при повышении температуры, текучесть жидкости, поступающей в насосную головку, увеличивается посредством теплообмена, что позволяет обеспечить плавную перекачку и точное дозирование. В то же время охлаждение, снижает негативное воздействие высокой температуры на механические передаточные элементы. Возможно исполнение жидкостное или электрическое.

Насосная головка с выносной клапанной группой представляет собой компактную конструкцию с коротким расстоянием между всасывающим и нагнетательным клапанами. В то же время, на трубопроводе между клапанами и насосной головкой установлено охлаждающее устройство, предотвращающее негативное воздействие повышенной температуры на насосную головку и механические узлы. Данная конструкция применяется для перекачивания жидкостей с высокой температурой, высокой вязкостью, высокой токсичностью, склонных к выпадению осадка, а также в случаях, когда предъявляются особые требования к расположению оборудования.

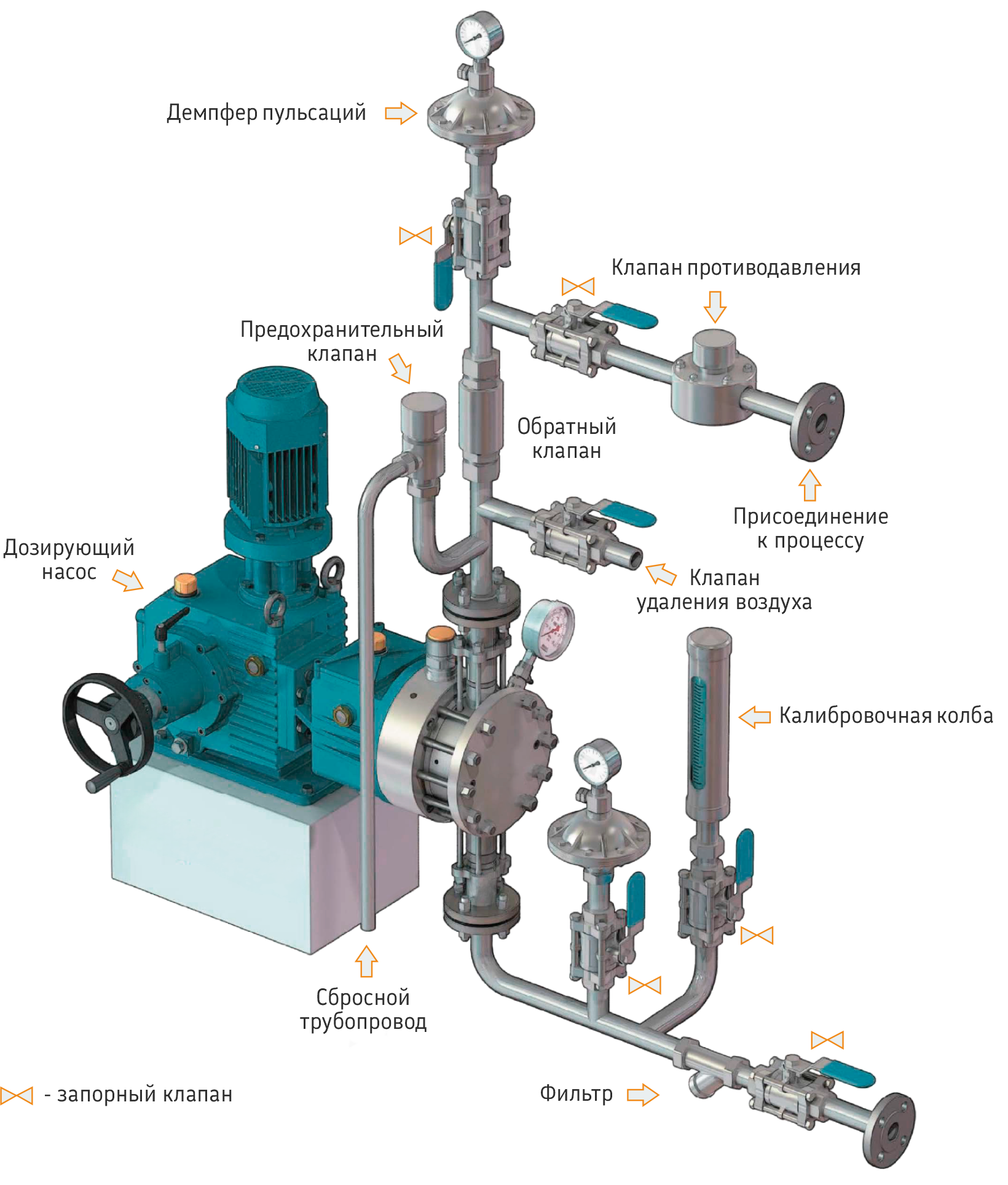

В дозировочных системах со всасывающей линией длиннее 1 метра, в зависимости от производительности дозирования, может потребоваться демпфер пульсаций соответствующего размера непосредственно перед всасывающим клапаном насоса

В нагнетательной линии для защиты трубопровода используйте демпфер пульсаций для жестких труб длиной более 3 метров и гибких трубопроводов длиной более 5 метров.

Для негазовыделяющей среды, близкой по вязкости к воде, монтировать насос можно прямо на резервуаре (соблюдая допустимую высоту всасывания).
Предпочтительнее затопленная всасывающая линия. Для дозируемых жидкостей, склонных к осадкообразованию, установите всасывающую линию с фильтром так, чтобы всасывающий клапан оставался на несколько миллиметров выше уровня осадка.

Для газвыделяющих и вязких сред всасывающая трубка заливается жидкостью перед началом работы.

Для защиты дозирующего насоса и нагнетательной линии от повышения избыточного давления, установите предохранительный клапан в нагнетательную линию,

С открытым сливом дозируемого вещества или противодавлением ниже 1 бар установите клапан поддержания давления непосредственно перед выходом или точкой впрыска. Между противодавлением в точке подачи и давлением дозируемой среды на всасывающем клапане насоса должен быть обеспечен перепад давления не менее 1 бар. Если это не может быть обеспечено, установите клапан поддержания давления в нагнетательную линию.

Чтобы избежать сифонного эффекта, установите клапан поддержания давления в нагнетательную линию и, в случае необходимости, электромагнитный клапан во всасывающую лини.
