Дозировочный насос GTD3-2..L с гидравлическим нагружением мембраны

Gematech

›

Дозирующие насосы

›

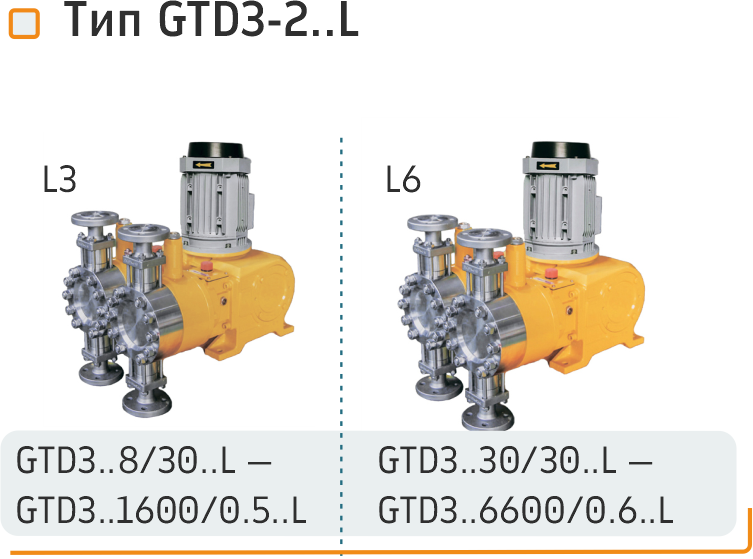

GTD3-2..L

GTD3-2..L – специальная серия высокоточных мембранных дозировочных агрегатов с гидравлическим нагружением мембран (ы), представляющая собой конструкцию из двух дозирующих голов с единым приводным редуктором. Подходит для процессов требующих одновременной подачи двух разных сред с единой регулировкой расхода.

Насосы подходят для перекачивания жидкостей с высоким давлением, высокой температурой, сильной коррозионной активностью, склонных к испарению или кристаллизации, а также горючих, взрывоопасных, токсичных, с резким запахом, с высокой плотностью или высокой вязкостью, а также радиоактивных сред.

Коэффициент регулировки в зависимости от типа 1:100 и 1:400.
При условиях высокого давления свыше 300 бар возможно исполнение с металлической мембраной.
В качестве дополнительных опций возможна установка сигнализации разрыва мембран, датчики давления, электроконтактные манометры, блоки автоматического отключения двигателя и др.

Назад 1 2 3 4 5 Вперед

Цифровой блок управления дозирующего насоса позволяет отказаться от полностью механического режима регулировки, переведя насос на полностью электронное управление. Блок монтируется на штатное место ручного регулятора и выполняет его функции - регулирует шаг хода мембраны или поршня в насосе. Блок устанавливается на все модели с ручной регулировкой. Имеется как обычная, так и взрывобезопасная версия. Блок имеет экран с отображением рабочих параметров.

Диапазон регулировки: 0-100%
Никакого дополнительного внешнего вспомогательного управляющего оборудования не требуется
Автоматическая регулировка хода не влияет на пульсацию насоса
Высокая точность регулировки и функция калибровки расхода
Высокая степень интеграции, позволяющая экономить затраты на эксплуатацию и техническое обслуживание
Может быть реализовано как автоматическое, так и ручное управление
Автоматическая обратная связь после регулировки
Настройки автоматически сохраняются в случае неожиданного отключения питания
Большой ЖК-дисплей отображает установленный процент расхода, фактический процент расхода, дисплей расхода в литрах
Модульная конструкция, подходящая для всех насосов и легка в снятии / установке

Номинальное напряжение: 1x220 ± 10%, 50/60 Гц
Мощность: 25 Вт
Крутящий момент: 9 Нм
Регулировка скорости: 0-100% (10 оборотов за 100 секунд)
Входящий сигнал (пассив): 4-20мА (разъёмы красный и белый)
Выходящий сигнал (актив): 4-20мА (разъёмы коричневый и серый)
Управляющий сигнал RS485 (разъёмы голубой и жёлтый)
"Сухой контакт" (разъёмы чёрный и зелёный)
ЖК-дисплей с большим экраном
Точность отображения значения расхода: ±1,5%
Уровень защиты: IP65
Класс изоляции: F
Рабочая температура: от -20°С до 50°C
Относительная влажность: до 90% (при температуре 25°C)
Вес: 3,5 кг

D1 — двойная мембрана;
D5 — сигнализация разрыва мембран;
D5-1 — манометр;
D5-2 — манометр электроконтактный;
D5-21 — Exd электроконтактный манометр;
D5-3 — датчик (преобразователь) давления;
D5-4 — Exd датчик (преобразователь) давления;
D5-5 — датчик (преобразователь) давления с экраном;
D5-6 — датчик (преобразователь) давления с выносным экраном;
D5-7 — сигнальная лампа;
D5-8 — блок автоматического отключения электродвигателя (включает в себя датчик и шкаф управления);
D5-9 — Exd блок автоматического отключения электродвигателя (включает в себя датчик и шкаф управления);

1i – расходный бак; 2i – электромешалка; 3i – калибровочный стакан; 4i – демпфер пульсаций на всасывающей линии; 5i – дозировочный насосный агрегат; 6i – клапан предохранительный; 7i – клапан противодавления; 8i – демпфер пульсаций на нагнетании; 9i – поплавковый расходомер; 10i – инжекционный клапан

Для негазовыделяющей среды, близкой по вязкости к воде, монтировать насос можно прямо на резервуаре (соблюдая допустимую высоту всасывания).
Предпочтительнее затопленная всасывающая линия. Для дозируемых жидкостей, склонных к осадкообразованию, установите всасывающую линию с фильтром так, чтобы всасывающий клапан оставался на несколько миллиметров выше уровня осадка.

С открытым сливом дозируемого вещества или противодавлением ниже 1 бар установите клапан поддержания давления непосредственно перед выходом или точкой впрыска. Между противодавлением в точке подачи и давлением дозируемой среды на всасывающем клапане насоса должен быть обеспечен перепад давления не менее 1 бар. Если это не может быть обеспечено, установите клапан поддержания давления в нагнетательную линию.

Дозировочный насос GTD3-2..L

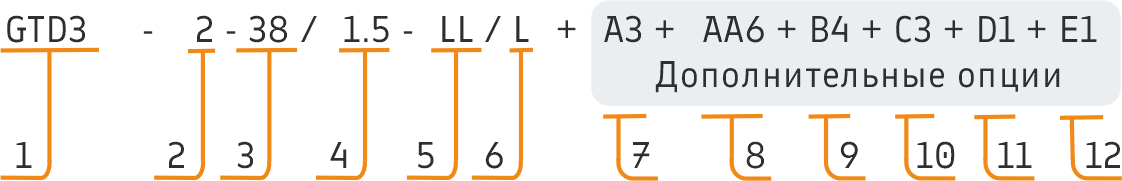

Комплектация и опции

Рекомендуемая схема установки насоса
