Дозировочный насос GTD3-2..D

Мембранный дозирующий насос с гидравлическим нагружением с двумя головами

аналог Lewa, Bran Luebbe, Jesco, точность ±0.5%

Краткое описание

Насосы с двумя головами для нефтехимических и других жидкостей вязкостью до 5000 сСт с размером частиц до 0,1 мм.

Полностью герметичны, работают без протечек.

— подача: до 24 200 л/ч,
— давление: до 796 бар,
— точность ±0.5% в диапазоне регулировки от 0 до 100%,
Режим регулировки: ручной, электрический, пневматический или при помощи преобразователя частоты.

Условия поставки

Цена: по запросу

проверка насоса перед отгрузкой

расширенная гарантия до 60 мес.

бесплатная доставка

Проверьте качество насоса GEMATECH

Бесплатно пришлем насос на тест

Имя
Номер телефона *
Нажимая кнопку, вы даете согласие на обработку персональных данных

Общая информация

Краткое описание

GTD3-2..D – специальная серия гидравлических насосных агрегатов, представляющих конструкцию двух дозирующих голов с единым приводным редуктором. Идеально подходит для процессов требующих одновременной подачи двух разных сред, регулировка расхода каждой головы отдельно (путем изменения длины хода плунжера). Также возможна компоновка с разными по производительности головами.

Широко применяются в таких отраслях, как нефть, газ, химическая промышленность, энергетика, охрана окружающей среды, фармацевтика, пищевая промышленность, военное дело, строительные материалы и других. Насосы подходят для перекачивания жидкостей с высоким давлением, высокой температурой, предельно низкой температурой, сильной коррозионной активностью, склонных к испарению или кристаллизации, а также горючих, взрывоопасных, токсичных, с резким запахом, с высокой плотностью или высокой вязкостью, а также радиоактивных сред.

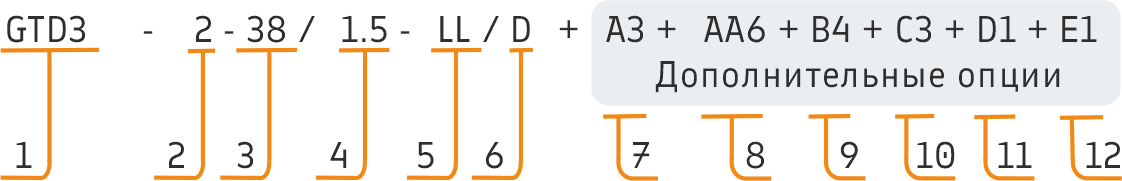

Кодировка

1 - Серия мембранного дозирующего насоса

GTD3 - гидравлические дозирующие насосы

2 - Количество голов: 2

3 - Подача: 1.6..24 200 л/ч

4 - Давление: 0,2..79,6 МПа

5 - Материал насосной головки:

PVC, PVDF, PTFE, SS304, SS316L, Углеродистая сталь, Duplex SS, Hastelloy C, Титановые сплавы, Сталь 20 и др.

6 - Код сборочной линии

7 - Электродвигатель

8 - Опции электродвигателя

9 - Регулировка

10 - Присоединение

11 - Опции: датчики, контроллеры, блоки отключения

12 - Тип клапана

Особенности

эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019

декларация по ТР ТС 010/2011

декларация по ТР ТС 020/2011

Инженерная служба подбора насоса

обозначаем цену и срок поставки в течение дня

гарантия исправной работы подобранного насоса

авторский надзор ввода в эксплуатацию

обучение работе с оборудованием

Имя
Номер телефона *

Ассортимент и характеристики

Температура перекачиваемой жидкости в зависимости от материала головы насоса:
PTFE, PVDF, нерж. сталь: -60…+400°С (в зависимости от условий необходимо спец. исполнение для высоких температур)

Высота самовсасывания до 4 м в зависимости от условий.

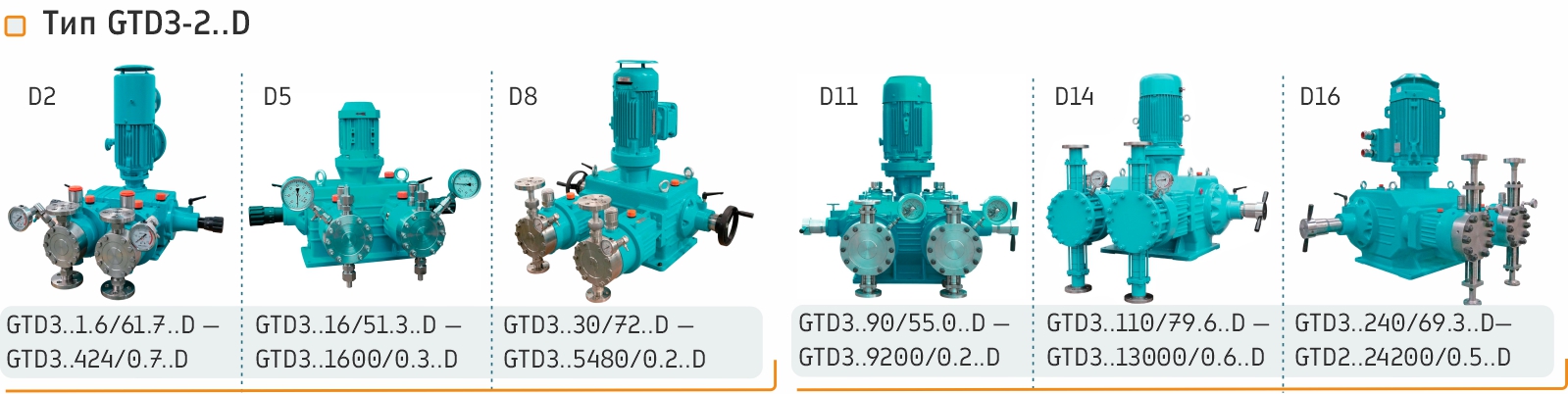

Модель

Подача

Давление

Плунжер

Мощность

Тип

GTD3-2-1.6/49.3..D

1.6  л/ч

49.3 мПа

8мм

0.37 кВт

D2

GTD3-2-3.2/31.5..D

3.2  л/ч

31.5 мПа

10мм

0.37 кВт

D2

GTD3-2-5/21.9..D

5  л/ч

21.9 мПа

12мм

0.37 кВт

D2

GTD3-2-10/16.1..D

10  л/ч

16.1 мПа

14мм

0.37 кВт

D2

GTD3-2-14/14..D

14  л/ч

14.0 мПа

15мм

0.37 кВт

D2

GTD3-2-18/12.4..D

18  л/ч

12.4 мПа

16мм

0.37 кВт

D2

GTD3-2-24/9.8..D

24  л/ч

9.8 мПа

18мм

0.37 кВт

D2

GTD3-2-32/8.0..D

32  л/ч

8.0 мПа

20мм

0.37 кВт

D2

GTD3-2-40/6.6..D

40  л/ч

6.6 мПа

22мм

0.37 кВт

D2

GTD3-2-52/6.3..D

52  л/ч

5.1 мПа

25мм

0.37 кВт

D2

GTD3-2-76/3.5..D

76  л/ч

3.5 мПа

30мм

0.37 кВт

D2

GTD3-2-110/2.6..D

110  л/ч

2.6 мПа

35мм

0.37 кВт

D2

GTD3-2-144/2.0..D

144  л/ч

2.0 мПа

40мм

0.37 кВт

D2

GTD3-2-182/1.6..D

182  л/ч

1.6 мПа

45мм

0.37 кВт

D2

GTD3-2-230/1.3..D

230  л/ч

1.3 мПа

50мм

0.37 кВт

D2

GTD3-2-1.6/61.7..D

1.6  л/ч

61.7 мПа

8мм

0.55 кВт

D2

GTD3-2-3.2/39.5..D

3.2  л/ч

39.5 мПа

10мм

0.55 кВт

D2

GTD3-2-5/27..D

5  л/ч

27.4 мПа

12мм

0.55 кВт

D2

GTD3-2-10/20.1..D

10  л/ч

20.1 мПа

14мм

0.55 кВт

D2

GTD3-2-14/18..D

14  л/ч

17.6 мПа

15мм

0.55 кВт

D2

GTD3-2-18/15.4..D

18  л/ч

15.4 мПа

16мм

0.55 кВт

D2

GTD3-2-24/12.2..D

24  л/ч

12.2 мПа

18мм

0.55 кВт

D2

GTD3-2-32/9.9..D

32  л/ч

9.9 мПа

20мм

0.55 кВт

D2

GTD3-2-40/8.2..D

40  л/ч

8.2 мПа

22мм

0.55 кВт

D2

GTD3-2-52/6.3..D

52  л/ч

6.3 мПа

25мм

0.55 кВт

D2

GTD3-2-76/4.4..D

76  л/ч

4.4 мПа

30мм

0.55 кВт

D2

GTD3-2-110/3.2..D

110  л/ч

3.2 мПа

35мм

0.55 кВт

D2

GTD3-2-144/2.5..D

144  л/ч

2.5 мПа

40мм

0.55 кВт

D2

GTD3-2-182/2.0..D

182  л/ч

2.0 мПа

45мм

0.55 кВт

D2

GTD3-2-230/1.6..D

230  л/ч

1.6 мПа

50мм

0.55 кВт

D2

GTD3-2-26/9.5..D

26  л/ч

9.5 мПа

16мм

0.37 кВт

D2

GTD3-2-34/7.5..D

34  л/ч

7.5 мПа

18мм

0.37 кВт

D2

GTD3-2-44/6.1..D

44  л/ч

6.1 мПа

20мм

0.37 кВт

D2

GTD3-2-56/5.0..D

56  л/ч

5.0 мПа

22мм

0.37 кВт

D2

GTD3-2-74/3.9..D

74  л/ч

3.9 мПа

25мм

0.37 кВт

D2

GTD3-2-110/2.7..D

110  л/ч

2.7 мПа

30мм

0.37 кВт

D2

GTD3-2-150/2.0..D

150  л/ч

2.0 мПа

35мм

0.37 кВт

D2

GTD3-2-196/1.5..D

196  л/ч

1.5 мПа

40мм

0.37 кВт

D2

GTD3-2-250/1.2..D

250  л/ч

1.2 мПа

45мм

0.37 кВт

D2

GTD3-2-310/1.0..D

310  л/ч

1.0 мПа

50мм

0.37 кВт

D2

GTD3-2-26/13.9..D

26  л/ч

13.9 мПа

16мм

0.55 кВт

D2

GTD3-2-34/11.0..D

34  л/ч

11.0 мПа

18мм

0.55 кВт

D2

GTD3-2-44/8.9..D

44  л/ч

8.9 мПа

20мм

0.55 кВт

D2

GTD3-2-56/7.4..D

56  л/ч

7.4 мПа

22мм

0.55 кВт

D2

GTD3-2-74/5.7..D

74  л/ч

5.7 мПа

25мм

0.55 кВт

D2

В таблице приведены модели типов D2, D5 с мощностью мотора до 2 кВт. Более высокомощные модели имеют широкую вариативность исполнения, для подбора обращайтесь к техническому специалисту.

Комплектация и опции

Электродвигатель

3ф. 380В — стандартный вариант
А — без двигателя;
А1 — 1ф 220В,
А2 — 3ф 380В VF для работы с частотным преобразователем;
А3 — взрывозащищенный электродвигатель Ех;
А4 — эл.двигатель с тормозом;

Модификации:
АА1 — антиконденсатный подогреватель;
АА2 — датчик температуры обмотки;
АА3 — датчик температуры подшипников;
АА4…АА6- спец. окраска С3…С5;
АА7 — независимый обдув;

Степень защиты – IP55- стандартный вариант;
АА8 — IP65;
АА9 — IP66;
АА10 — IP67;
АА11 — IP68.

Регулировка

Ручная регулировка — стандартный вариант;
В1 — без регулировки;

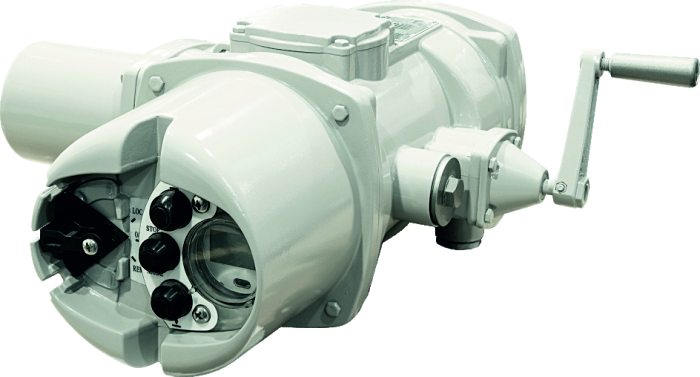

В2 — электрический блок;
В3 — пневмоблок;
В4 — электрический взрывозащищенный блок.

Электрический привод (электронный блок управления) - это интеллектуальный привод с переменной частотой, передовыми технологиями и мощными функциональными возможностями. Поддерживает шину управления, аналоговое управление непрерывным регулированием и управление импульсами, а также подходит для простых применений управления/выключения.

  • Вход: 4мА~20мА постоянного тока /24 В постоянного тока, пассивный (активный) контроль
  • Выход: контакты сигнализации перегрузкипри открытии/закрытии. Контакты положения полностью открыто/полностью закрыто. Сигнал обратной связи положения клапана 4мА~20мА постоянного тока.
  • Опции: Инфракрасное дистанционное управление, беспроводное дистанционное управление, дистанционное управление по Bluetooth,
    шина PROFIBUS, шина FF, шина HART, шина MODBUS.
  • Уровень защиты: IP66, IP67, IP68.
  • Модуль управления: интеллектуальный модуль частотного регулирования/интеллектуальный модуль.
  • Погрешность: 士1%

Присоединения:

С1 — резьбовое;
С3 — фланцевое;
С5 — сварное.

Система контроля состояния мембраны

двойная мембрана

Гидравлическая насосная головка с двойной мембраной и сигнализацией разрыва, обладающая всеми характеристиками гидравлической мембранной насосной головки, дополнительно оснащена датчиком разрыва мембраны, который может подавать аварийный сигнал при повреждении одной из мембран, обеспечивая при этом продолжение нормальной работы второй мембраны. Данная конструкция в основном используется для перекачивания опасных сред — горючих, взрывоопасных и токсичных. Датчик разрыва мембраны может быть манометром, электроконтактным манометром, стандартным или высокоинтеллектуальным преобразователем давления, сигнальной лампой, системой предупреждения и автоматическим отключением электродвигателя.

тройная мембрана

В тяжелых условиях эксплуатации рекомендуется использовать насосную головку с тройной мембраной, с нейтральной промежуточной приводной жидкостью, и сигнализацией разрыва.

четверная мембрана

В особо тяжелых условиях эксплуатации или условиях, требующих повышенного контроля, рекомендуется использовать насосную головку с четверной мембраной, с нейтральной промежуточной приводной жидкостью, и двойной сигнализацией разрыва (на каждую пару мембран).

D1 — двойная мембрана;
D2 — тройная мембрана
D3 — четверная мембрана
D4 — металлическая мембрана
D5 — сигнализация разрыва мембран
D5 — сигнализация разрыва мембран;
D5-1 — манометр;
D5-2 — манометр электроконтактный;
D5-21 — Exd электроконтактный манометр;
D5-3 — датчик (преобразователь) давления;
D5-4 — Exd датчик (преобразователь) давления;

D5-5 — датчик (преобразователь) давления с экраном;
D5-6 — датчик (преобразователь) давления с выносным экраном;

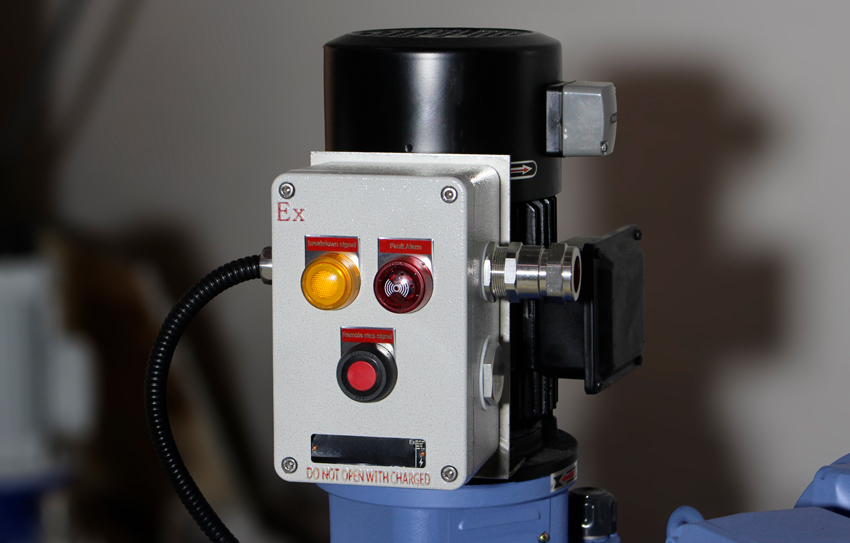

D5-7 — сигнальная лампа;
D5-8 — блок автоматического отключения электродвигателя (включает в себя датчик и шкаф управления);
D5-9 — Exd блок автоматического отключения электродвигателя (включает в себя датчик и шкаф управления);

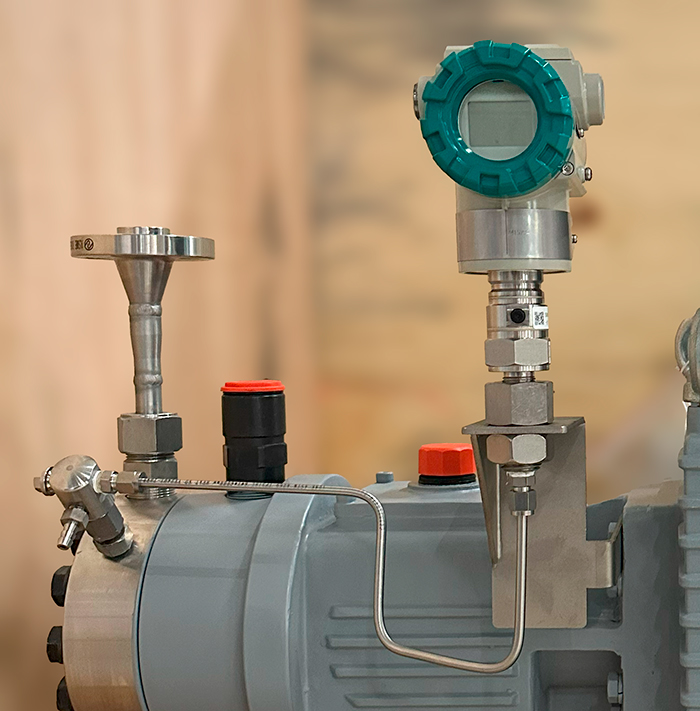

Высокоинтеллектуальный датчик разрыва мембраны, выходные сигналы 4-20мА, RS485/Modbus/Profibus/HART с локальным дисплеем. Возможно общепромышленное исполнение, взрывозащищенное, выносное.

Блок автоматического отключения двигателя при разрыве мембраны

Гидравлическая мембранная насосная головка с регулированием температуры применяется для перекачивания жидкостей, температура которых требует контроля. При подаче жидкости в насосную головку осуществляется теплообмен и компенсация температуры, что обеспечивает корректную дозированную подачу. Кроме того, при перекачивании вязких сред, с целью улучшения текучести, на основании принципа снижения вязкости жидкости при повышении температуры, текучесть жидкости, поступающей в насосную головку, увеличивается посредством теплообмена, что позволяет обеспечить плавную перекачку и точное дозирование. В то же время охлаждение, снижает негативное воздействие высокой температуры на механические передаточные элементы. Возможно исполнение жидкостное или электрическое.

Насосная головка с выносной клапанной группой представляет собой компактную конструкцию с коротким расстоянием между всасывающим и нагнетательным клапанами. В то же время, на трубопроводе между клапанами и насосной головкой установлено охлаждающее устройство, предотвращающее негативное воздействие повышенной температуры на насосную головку и механические узлы. Данная конструкция применяется для перекачивания жидкостей с высокой температурой, высокой вязкостью, высокой токсичностью, склонных к выпадению осадка, а также в случаях, когда предъявляются особые требования к расположению оборудования.

Тип клапана

Е1 — клапан с одним шариком;
Е2 — клапан с двумя шариками;
E3 — тарельчатый;
E4 — плоский;
Е5 — подпружиненный клапан;
E6 — конический

Модификации:

ЕЕ1 — уплотнительные кольца и прокладки PTFE;
ЕЕ2 — уплотнительные кольца и прокладки из меди

Для детального подбора оставьте свои данные,  и мы вам перезвоним.

Имя
Номер телефона *
Нажимая кнопку, вы даете согласие на обработку персональных данных

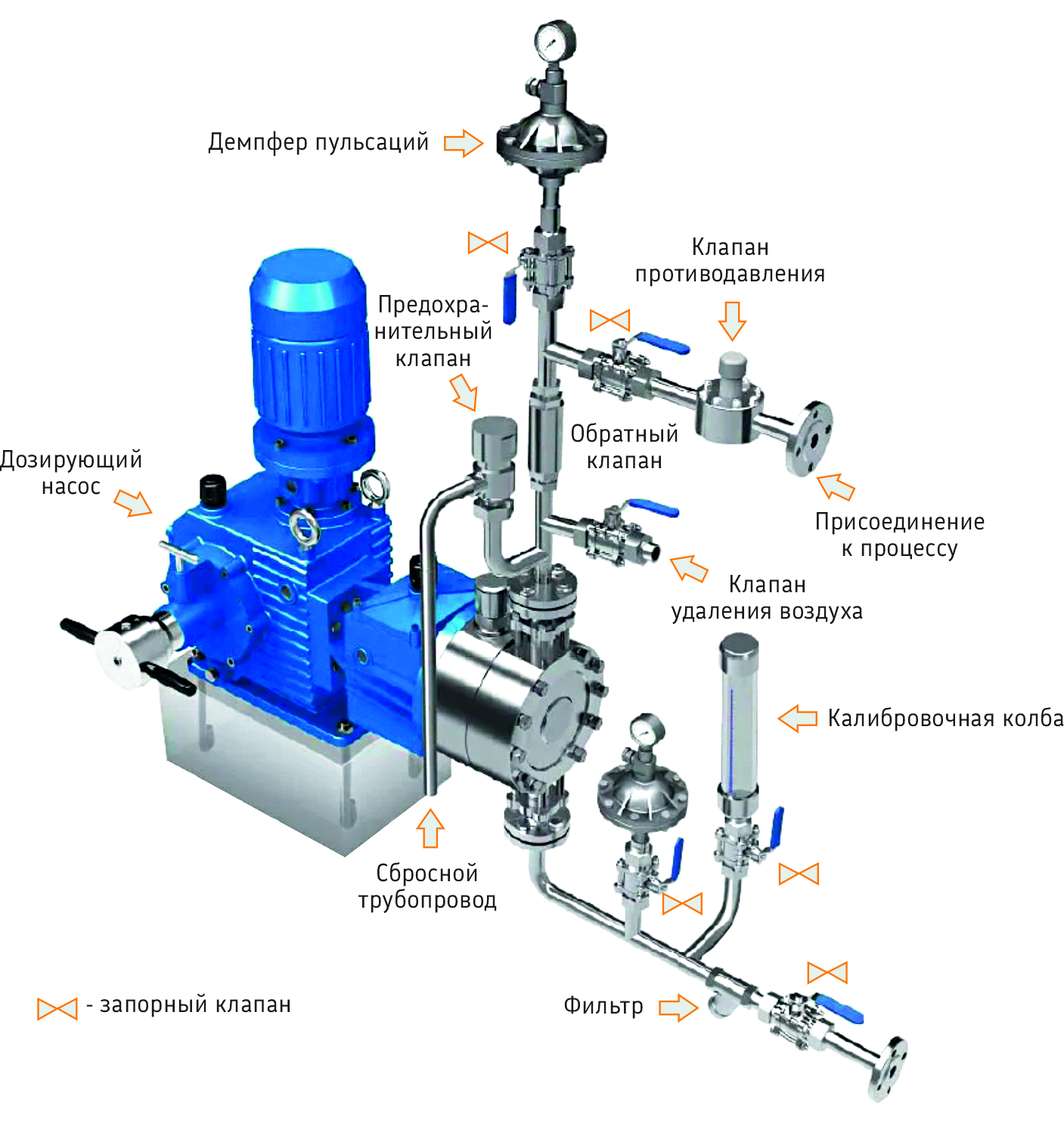

Схема установки насоса

Рекомендации:

Для негазовыделяющей среды, близкой по вязкости к воде, монтировать насос можно прямо на резервуаре (соблюдая допустимую высоту всасывания).
Предпочтительнее затопленная всасывающая линия. Для дозируемых жидкостей, склонных к осадкообразованию, установите всасывающую линию с фильтром так, чтобы всасывающий клапан оставался на несколько миллиметров выше уровня осадка.

Для газвыделяющих и вязких сред всасывающая трубка заливается жидкостью перед началом работы.

С открытым сливом дозируемого вещества или противодавлением ниже 1 бар установите клапан поддержания давления непосредственно перед выходом или точкой впрыска. Между противодавлением в точке подачи и давлением дозируемой среды на всасывающем клапане насоса должен быть обеспечен перепад давления не менее 1 бар. Если это не может быть обеспечено, установите клапан поддержания давления в нагнетательную линию.

Чтобы избежать сифонного эффекта, установите клапан поддержания давления в нагнетательную линию и, в случае необходимости, электромагнитный клапан во всасывающую лини.

В дозировочных системах со всасывающей линией длиннее 1 метра, в зависимости от производительности дозирования, может потребоваться демпфер пульсаций соответствующего размера непосредственно перед всасывающим клапаном насоса

В нагнетательной линии для защиты трубопровода используйте демпфер пульсаций для жестких труб длиной более 3 метров и гибких трубопроводов длиной более 5 метров.

Устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия.

— объем до 4 л

— материалы: ПВХ, PVDF, AISI 316L

— соединение от 1/2" до 2"
