Дозировочный насос GTD3-x..D

Краткое описание

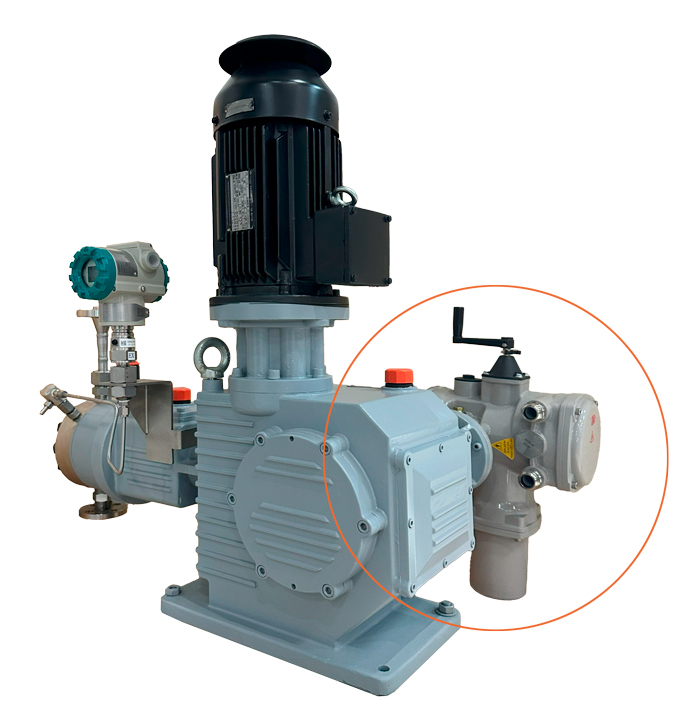

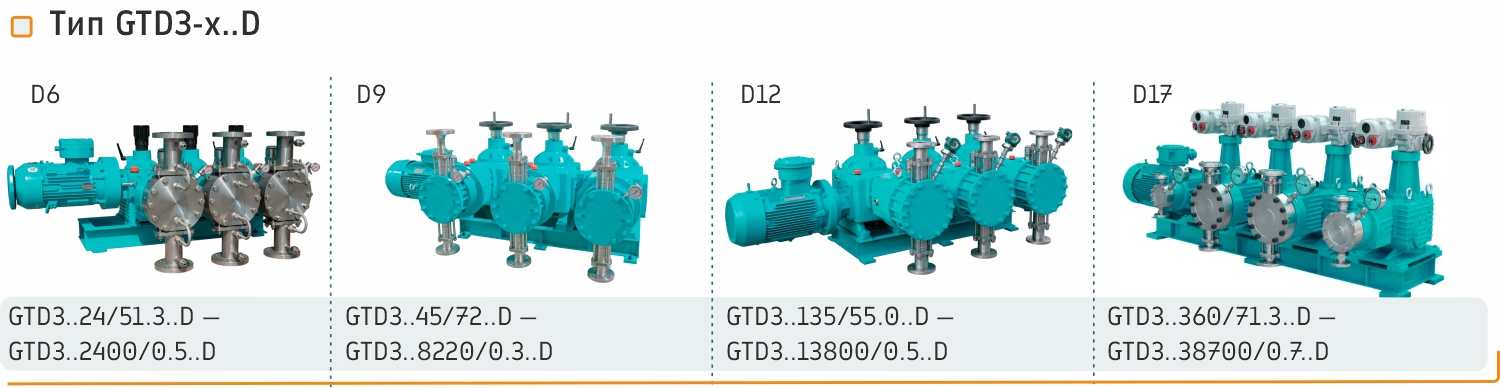

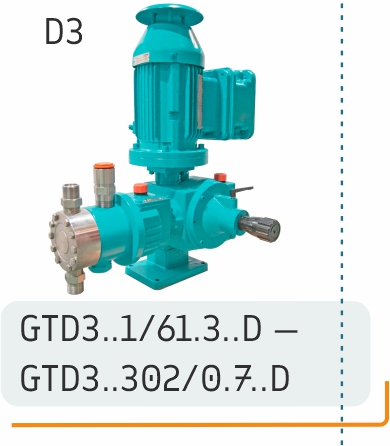

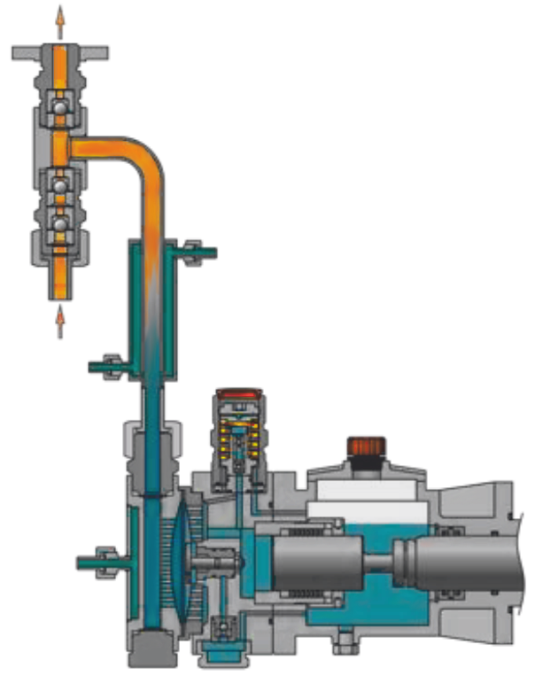

GTD3-x..D – серия высокоточных мембранных дозировочных агрегатов c гидравлическим нагружением мембраны, позволяющих скомпоновать несколько дозирующих насосов (с разными по производительности головами) под единым приводом. У каждой головы свой редуктор со своей регулировкой подачи (путем изменения длины хода плунжера). Максимальное количество голов – 12 шт.

Насосы предназначены для перекачивания жидкостей с различными сложными характеристиками: высоким давлением, высокой или экстремально низкой температурой, сильной коррозионной активностью, склонностью к испарению или кристаллизации, а также горючих, взрывоопасных, токсичных, имеющих резкий запах, высокую плотность или вязкость, и даже радиоактивных сред.
Они находят широкое применение в таких отраслях, как нефтегазовая промышленность, химическая и энергетическая сфера, экология, фармацевтика, пищевая промышленность, оборонная сфера, производство строительных материалов и других.

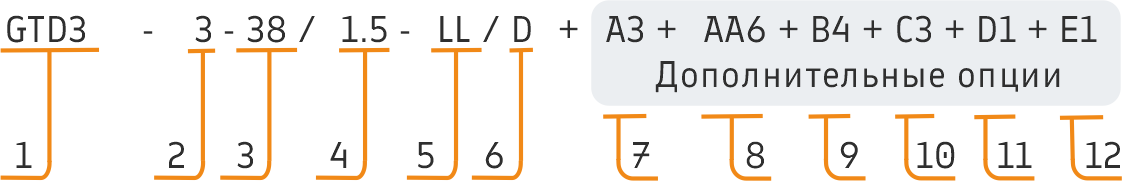

Кодировка

3ф. 380В — стандартный вариант
А — без двигателя;
А1 — 1ф 220В,
А2 — 3ф 380В VF для работы с частотным преобразователем;
А3 — взрывозащищенный электродвигатель Ех;
А4 — эл.двигатель с тормозом;

Модификации:
АА1 — антиконденсатный подогреватель;
АА2 — датчик температуры обмотки;
АА3 — датчик температуры подшипников;
АА4…АА6- спец. окраска С3…С5;
АА7 — независимый обдув;

Степень защиты – IP55- стандартный вариант;
АА8 — IP65;
АА9 — IP66;
АА10 — IP67;
АА11 — IP68.

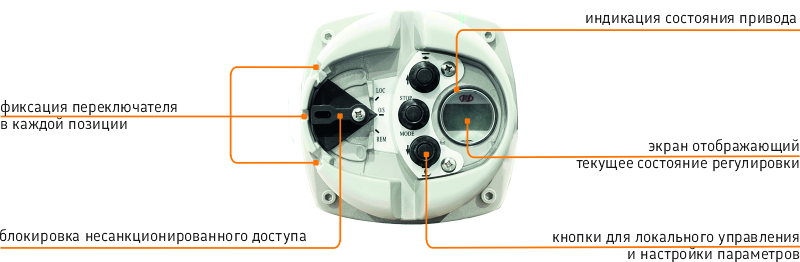

Электрический привод (электронный блок управления) - это интеллектуальный привод с переменной частотой, передовыми технологиями и мощными функциональными возможностями. Поддерживает шину управления, аналоговое управление непрерывным регулированием и управление импульсами, а также подходит для простых применений управления/выключения.

двойная мембрана

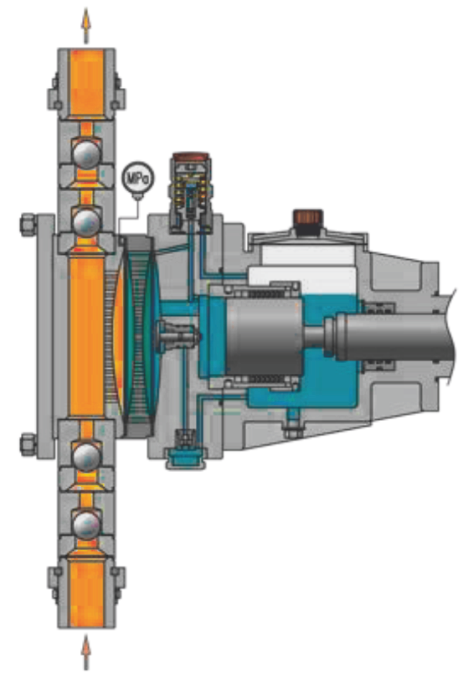

Гидравлическая насосная головка с двойной мембраной и сигнализацией разрыва, обладающая всеми характеристиками гидравлической мембранной насосной головки, дополнительно оснащена датчиком разрыва мембраны, который может подавать аварийный сигнал при повреждении одной из мембран, обеспечивая при этом продолжение нормальной работы второй мембраны. Данная конструкция в основном используется для перекачивания опасных сред — горючих, взрывоопасных и токсичных. Датчик разрыва мембраны может быть манометром, электроконтактным манометром, стандартным или высокоинтеллектуальным преобразователем давления, сигнальной лампой, системой предупреждения и автоматическим отключением электродвигателя.

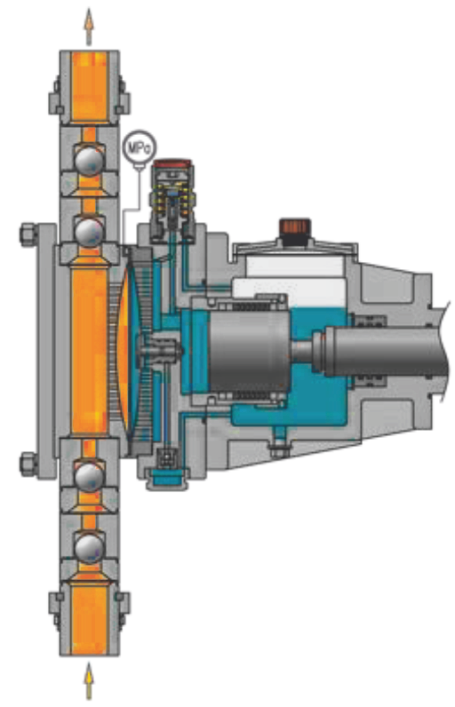

тройная мембрана

В тяжелых условиях эксплуатации рекомендуется использовать насосную головку с тройной мембраной, с нейтральной промежуточной приводной жидкостью, и сигнализацией разрыва.

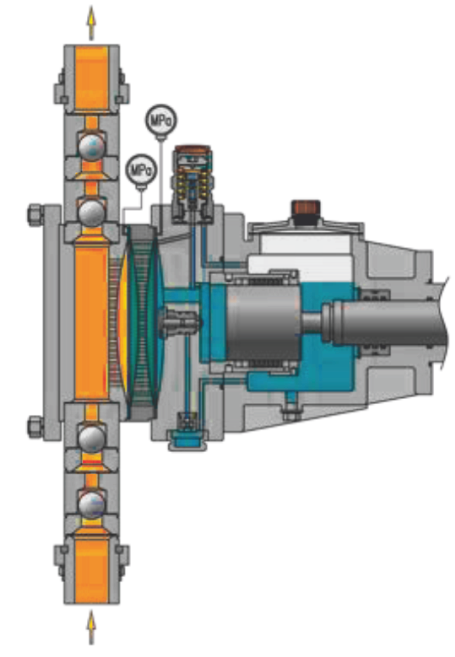

четверная мембрана

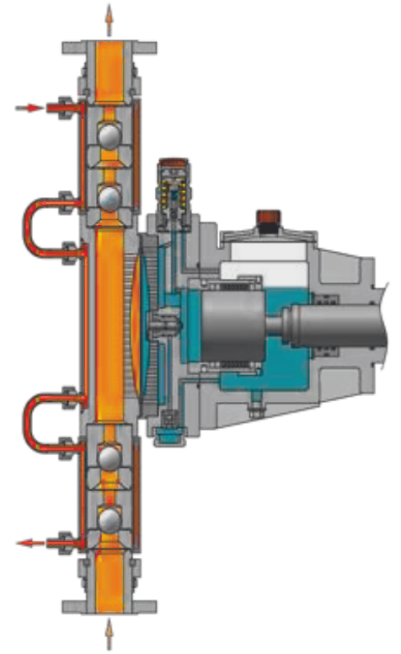

В особо тяжелых условиях эксплуатации или условиях, требующих повышенного контроля, рекомендуется использовать насосную головку с четверной мембраной, с нейтральной промежуточной приводной жидкостью, и двойной сигнализацией разрыва (на каждую пару мембран).

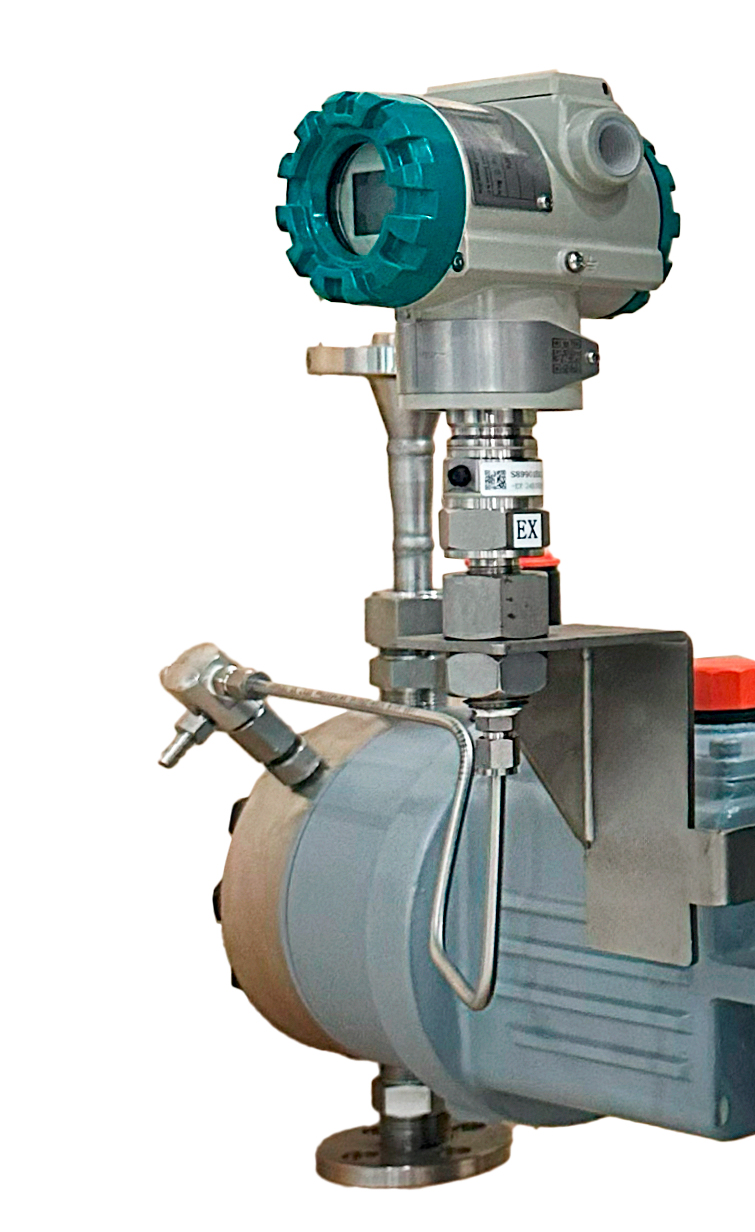

Высокоинтеллектуальный датчик разрыва мембраны, выходные сигналы 4-20мА, RS485/Modbus/Profibus/HART с локальным дисплеем. Возможно общепромышленное исполнение, взрывозащищенное, выносное.

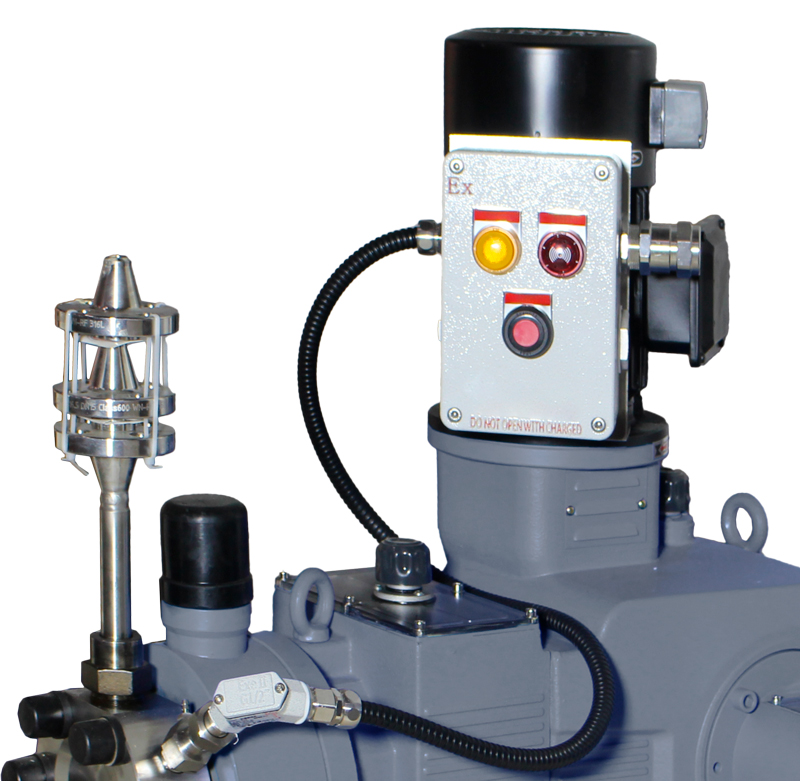

Блок автоматического отключения двигателя при разрыве мембраны

Рекомендации:

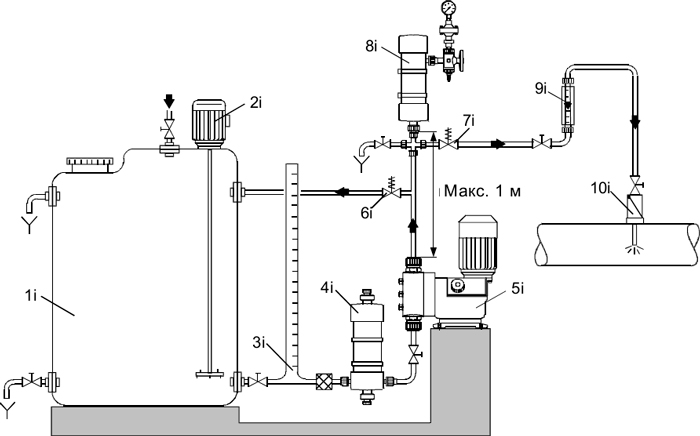

Для негазовыделяющей среды, близкой по вязкости к воде, монтировать насос можно прямо на резервуаре (соблюдая допустимую высоту всасывания).
Предпочтительнее затопленная всасывающая линия. Для дозируемых жидкостей, склонных к осадкообразованию, установите всасывающую линию с фильтром так, чтобы всасывающий клапан оставался на несколько миллиметров выше уровня осадка.

Для газвыделяющих и вязких сред всасывающая трубка заливается жидкостью перед началом работы.

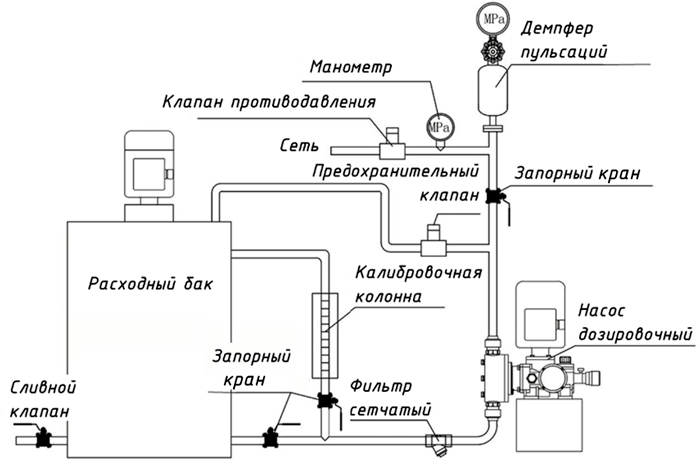

Для защиты дозирующего насоса и нагнетательной линии от повышения избыточного давления, установите предохранительный клапан в нагнетательную линию,

С открытым сливом дозируемого вещества или противодавлением ниже 1 бар установите клапан поддержания давления непосредственно перед выходом или точкой впрыска. Между противодавлением в точке подачи и давлением дозируемой среды на всасывающем клапане насоса должен быть обеспечен перепад давления не менее 1 бар. Если это не может быть обеспечено, установите клапан поддержания давления в нагнетательную линию.

Чтобы избежать сифонного эффекта, установите клапан поддержания давления в нагнетательную линию и, в случае необходимости, электромагнитный клапан во всасывающую лини.

В дозировочных системах, где длина всасывающей линии превышает 1 метр, в зависимости от требуемой производительности, может понадобиться установка демпфера пульсаций соответствующего размера непосредственно перед всасывающим клапаном насоса.
В нагнетательной линии для защиты трубопровода рекомендуется использовать демпфер пульсаций: для жёстких труб длиной более 3 метров и для гибких трубопроводов длиной более 5 метров.
