Дозировочный насос GTD4-2..L
Плунжерный дозирующий насос с двумя головами
аналог Grundfos, ProMinent, Milton Roy, точность ±1%
Краткое описание
Дозируют любые химические жидкости вязкостью до 1200 сПз: кислоты, щелочи, растворители и др. (до 3000 сПз со спец. исполнением клапанов).
Полностью герметичны, работают без протечек.
— подача: до 7300 л/ч,
— давление: до 500 бар,
— точность ±1% в диапазоне 0%-100%
Режим регулировки может быть ручным или автоматическим с помощью автоматического регулятора хода или преобразователя частоты
Условия поставки
Цена: от 109 900 ₽*
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
бесплатная доставка
*Указана цена за минимальный типоразмер
Проверьте качество насоса GEMATECH
Бесплатно пришлем насос на тест
Общая информация
Краткое описание
GTD4-2..L – серия высокоточных мембранных дозировочных агрегатов плунжерного типа с двумя головами, одним редуктором и одним электродвигателем.
Благодаря способности развивать высокое давление и перекачивать агрессивные, токсичные и труднообрабатываемые среды, плунжерные насосы получили широкое распространение в различных отраслях промышленности. Наибольшее применение нашли в химической отрасли: осуществляют точное объёмное дозирование нейтральных, токсичных и коррозионно-агрессивных жидкостей, а также растворов, суспензий и эмульсий с высокой кинематической вязкостью и плотностью.
Помимо высокого давления и производительности, плунжерные насосы отличаются конструктивной надёжностью: минимальное количество изнашиваемых деталей снижает риск отказов и упрощает техническое обслуживание. Замена плунжера не требует специального инструмента и может быть выполнена непосредственно на месте эксплуатации, что минимизирует простои оборудования.

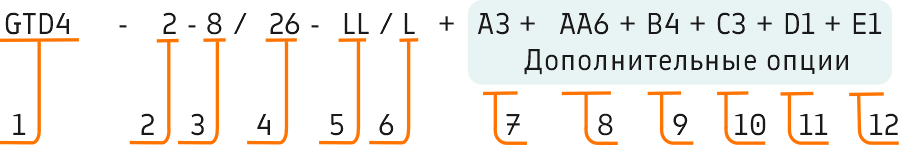

Кодировка
1 - Серия мембранного дозирующего насоса
2 - Количество голов: 2
3 - Расход: 4..7 300 л/ч
4 - Давление: 0,4..50 МПа
5 - Материал насосной головки:
Основные материалы исполнения проточной части: SS304, SS316L (другие по запросу).
6 - Код сборочной линии
7 - Электродвигатель
8 - Опции электродвигателя
9 - Регулировка
10 - Присоединение
11 - Опции: датчики, контроллеры, блоки отключения
12 - Тип клапана
Температура рабочей жидкости:
-20…+110°С в стандарте, в спец. исполнении до +350°С.
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Ассортимент и характеристики
В нашем ассортименте более 100 моделей плунжерных дозирующих насосов с двумя головами. Чтобы ознакомиться с их характеристиками, вы можете скачать файл.
Краткое описание подтипов плунжерных насосов с двумя головами, одним редуктором и одним электродвигателем
Точность/диапазон регулировки: ±1% в диапазоне 0..100% / 1:200
Макс. расход меньшей модели: 1 л/ч
Давление меньшей модели: 400 бар
Макс. расход большей модели: 230 л/ч
Давление меньшей модели: 8 бар
Точность/диапазон регулировки: ±1% в диапазоне 0..100% / 1:200
Макс. расход меньшей модели: 5 л/ч
Давление меньшей модели: 500 бар
Макс. расход большей модели: 820 л/ч
Давление меньшей модели: 5 бар
Точность/диапазон регулировки: ±1% в диапазоне 0..100% / 1:200
Макс. расход меньшей модели: 15 л/ч
Давление меньшей модели: 500 бар
Макс. расход большей модели: 1620 л/ч
Давление меньшей модели: 6 бар

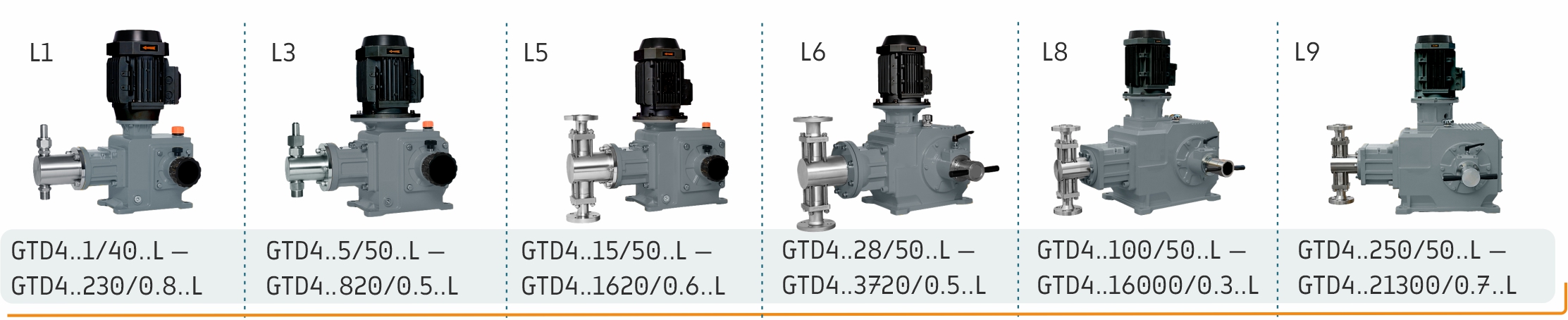

Подтипы плунжерных насосов, которые могут комплектоваться двумя головами и двумя редукторами на одном электродвигателе (в стандарте - одна голова)
Подробнее с данными моделями насосных агрегатов можно ознакомиться здесь.
Каждый подтип имеем более 40 моделей с широкой вариативностью исполнения. Для детального подбора вы можете оставить свои контактные данные, и наш технический специалист свяжется с вами.
Комплектация и опции
Электродвигатель
3ф. 380В — стандартный вариант
А – без двигателя;
А1 — 1ф 220В,
А2 — 3ф 380В VF для работы с частотным преобразователем;
А3 — взрывозащищенный электродвигатель Ех;
А4 — эл.двигатель с тормозом;
Модификации:
АА1 — антиконденсатный подогреватель;
АА2 — датчик температуры обмотки;
АА3 — датчик температуры подшипников;
АА4…АА6 — спец. окраска С3…С5;
АА7 — независимый обдув;
Степень защиты – IP55 — стандартный вариант;
АА8 — IP65;
АА9 — IP66;
АА10 — IP67;
АА11 — IP68.
Регулировка
Ручная регулировка – стандартный вариант;
В1 – без регулировки;
В2 – электрический цифровой блок;
В3 – электрический взрывозащищенный блок
Цифровой блок управления дозирующего насоса позволяет отказаться от полностью механического режима регулировки, переведя насос на полностью электронное управление. Блок монтируется на штатное место ручного регулятора и выполняет его функции - регулирует шаг хода мембраны или поршня в насосе. Блок устанавливается на все модели с ручной регулировкой. Имеется как обычная, так и взрывобезопасная версия. Блок имеет экран с отображением рабочих параметров.
Основные преимущества:
- Диапазон регулировки: 0-100%
- Никакого дополнительного внешнего вспомогательного управляющего оборудования не требуется
- Автоматическая регулировка хода не влияет на пульсацию насоса
- Высокая точность регулировки и функция калибровки расхода
- Высокая степень интеграции, позволяющая экономить затраты на эксплуатацию и техническое обслуживание
- Может быть реализовано как автоматическое, так и ручное управление
- Автоматическая обратная связь после регулировки
- Настройки автоматически сохраняются в случае неожиданного отключения питания
- Большой ЖК-дисплей отображает установленный процент расхода, фактический процент расхода, дисплей расхода в литрах
- Модульная конструкция, подходящая для всех насосов и легка в снятии / установке
Технические параметры:
- Номинальное напряжение: 1x220 ± 10%, 50/60 Гц
- Мощность: 25 Вт
- Крутящий момент: 9 Нм
- Регулировка скорости: 0-100% (10 оборотов за 100 секунд)
- Входящий сигнал (пассив): 4-20мА (разъёмы красный и белый)
- Выходящий сигнал (актив): 4-20мА (разъёмы коричневый и серый)
- Управляющий сигнал RS485 (разъёмы голубой и жёлтый)
- "Сухой контакт" (разъёмы чёрный и зелёный)
- ЖК-дисплей с большим экраном
- Точность отображения значения расхода: ±1,5%
- Уровень защиты: IP65
- Класс изоляции: F
- Рабочая температура: от -20°С до 50°C
- Относительная влажность: до 90% (при температуре 25°C)
- Вес: 3,5 кг
Присоединения
С1 — резьбовое;
С3 — фланцевое;
С5 — сварное;
Контроль утечек и поддержание температуры
D6 — выносная клапанная коробка;
D7 — рубашка обогрева/охлаждения;
D8 — рубашка обогрева электрическая;
D9 — система сбора утечек (герметичная);
D10 — система сбора утечек с промывкой;
D11 — система отвода утечек.
Электрически нагреваемая плунжерная голова
Предназначена для условий, где перекачиваемые жидкости затвердевают или кристаллизуются при температуре ниже определённого уровня, например, битум, парафин и др. Благодаря высокой скорости нагрева и установленному термостату, температура жидкости может поддерживаться в заданном диапазоне.
Тип клапана
Е1 — клапан с одним шариком;
Е2 — клапан с двумя шариками;
Е5 — подпружиненный клапан;
E6 — конический
Модификации:
ЕЕ1 — уплотнительные кольца и прокладки PTFE;
ЕЕ2 — уплотнительные кольца и прокладки из меди
Подпружиненный конический обратный клапан
Предназначен для применения в системах перекачки жидкостей с высокой вязкостью и значительным объёмным расходом, где критичны низкий уровень шума, надёжная герметизация и долговечность узла. Особенно рекомендован для использования в шумочувствительных условиях — например, в лабораторных, медицинских, фармацевтических или промышленных установках, расположенных в зонах с повышенными акустическими требованиями.
- Высокая скорость возврата затвора за счёт оптимизированной пружинной нагрузки и гидродинамической формы конуса.
- Точное и повторяемое срабатывание, обеспечивающее стабильные гидравлические характеристики.
- Повышенная герметичность в закрытом состоянии благодаря линейному контакту конуса с седлом.
- Сниженный уровень гидравлического шума при работе вследствие плавного перекрытия потока и демпфирования удара затвора.
- Минимальный износ трущихся поверхностей благодаря равномерному распределению контактных напряжений и отсутствию резких механических ударов.
Шариковый обратный клапан
Предназначен для применения в специализированных гидравлических системах, где предъявляются повышенные требования к герметичности, а также при перекачке высоковязких жидкостей, содержащих твёрдые включения. Решение рекомендовано для использования в условиях высокого давления и вязкости, где необходима надёжная защита от обратного потока и стабильность характеристик при длительной эксплуатации.
- Простая и надёжная конструкция с минимальным числом элементов.
- Высокая скорость срабатывания, обеспечивающее оперативное перекрытие потока.
- Повышенная герметичность в закрытом состоянии за счёт прецизионного контакта шарика с седлом.
- Устойчивая работа в условиях высокого давления и при перекачке сред с переменными реологическими свойствами.
Устройство плунжерного дозирующиего насоса
Общий вид плунжерного дозировочного насосного агрегата
Насосный агрегат состоит из двух основных частей: приводной и проточной. Расход на выходе зависит от скорости вращения привода, объема рабочей камеры проточной части и длины хода плунжера.
1. Электродвигатель
2. Клеммная коробка
3. Пробка маслозаливного отверстия
4. Фиксатор ручки регулировки
5. Ручка регулировки расхода
6. Корпус
7. Пробка маслосливного отверстия
8. Всасывающий клапан
9. Голова насоса
10. Нагнетательный клапан
Рекомендуемая схема установки насоса
Установка дозировочного насоса
Со смесителем
1i – расходный бак; 2i – электромешалка; 3i – калибровочный стакан; 4i – демпфер пульсаций на всасывающей линии; 5i – дозировочный насосный агрегат; 6i – клапан предохранительный; 7i – клапан противодавления; 8i – демпфер пульсаций на нагнетании; 9i – поплавковый расходомер; 10i – инжекционный клапан
Сопутствующее оборудование
Мобильная установка на тележке в составе: фильтрующий элемент и мембранный насос.
— максимальная фильтрующая способность до 1060 л/мин
— давление в системе до 14 бар
— вязкость до 40 000 сПз (50 000 опция)
— точность фильтрации от 2000 мкм до 0,4 мкм
Устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия.
— объем до 4 л
— материалы: ПВХ, PVDF, AISI 316L
— соединение от 1/2" до 2"
Для перемешивания лаков, красок и других ЛКМ и других химических соединений. Идеальны для перемешивания составов в открытых емкостях.
— давление воздуха: 6,3 бар
— частота вращения до 2500 об/мин
— объем емкости: от 60 до 1000 л
