Мембранные насосы GT2-AEN, AE, AEL
аналог ARO Expert в металлическом и пластиковом корпусе
Краткое описание
Качают все жидкости: вязкие, пищевку, шликер, кислоты, щелочи, растворители, с частицами и др. Работают всухую и на холостом ходу. Полностью герметичны, работают без протечек.
— подача: до 1040 л/мин
— давление: до 8 бар
— размер патрубка 15..80 мм
— размер частиц до 9,5 мм
Условия поставки
Цена: от 48 300 ₽
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
бесплатная доставка
Проверьте качество насоса GEMATECH
Бесплатно пришлем насос на тест
Общая информация
Насос, который на 30% надежнее аналогов
GT2-AEN – серия мембранных пневматических насосов, являющихся аналогом ARO Expert, выпускаются с 2022 года. Также возможна поставка насосов и запчастей для серии AEL и AE.
— Низкое давление для запуска 1,4 бар
— Два керамических воздушных уплотнения со сроком службы в 3 раза дольше, чем у пластиковых уплотнений, обеспечивают герметичность
— Увеличенная камера для рассеивания энергии защищает глушитель от обледенения.
— Мембрана на 30% (0,3-0,6 мм) толще, чем у аналогов
Кодировка
1 - Серия мембранного насоса
2 - Типовой ряд:
— AEN конструкция с 2022 года выпуска,
— AE конструкция до 2019 года выпуска,
— AEL конструкция с 2019 по 2022 год выпуска.
3 - Размер насоса (ДУ):
15..80 мм,
4 - Корпус
А — алюминий
L — нерж. сталь AISI316
C — чугун Cast iron
P — полипропилен (РР)
К — кинар (PVDF)
5 - Мембрана
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
M — Acetal (POM)
6 - Шарик клапана
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
M — Acetal (POM)
R — neoprene
L — AISI316
S — AISI304
7 - Седло
N — нитрил Buna-N
O — Santoprene
H — Hytrel
A — алюминий
K — кинар PVDF
L — AISI316
P — полипропилен PP
D — Hard 440 Stainless steel (тв. сплав из нерж.стали)
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
сертификат по ТР ТС 012/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Модельный ряд насосов GT2
Корпуса: полипропилен (PP), кинар (PVDF)
1/2"
1"
1 1/2"
2"
3"
1/2"
1"
1 1/2"
2"
3"

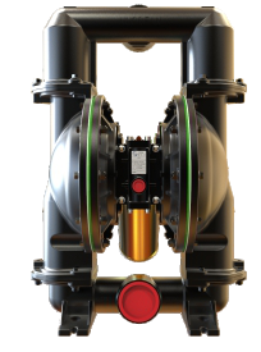

Корпус: алюминий (AL)
1/4"
1/2"
1"
1 1/2"
2"
3"
1/2"
1"
1 1/2"
2"
3"
Корпус: нержавеющая сталь (AISI316)
1/2"
1"
1 1/2"
2"
3"
1/2"
1"
1 1/2"
2"
3"

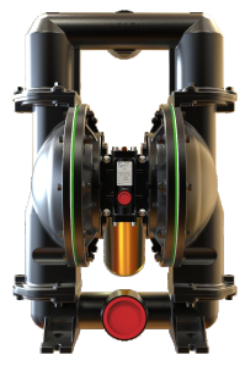

Корпус: чугун (СI)
1"
1 1/2"
2"
3"
1"
1 1/2"
2"
3"
Ассортимент и характеристики
Модель (новое название)
Подача*
Патрубок
Самовсасывание**
Твердые частицы
Подключение воздуха
Наличие
49,2 (49,2) л/мин
DN15 (1/2")
7,6 (3) м
2.4 мм
1/4"
В наличии
180 (136) л/мин
DN25 (1")
8 (3) м
3.3 мм
3/8"
В наличии
386 (347,5) л/мин
DN40 (1 1/2")
8 (4) м
6.4 мм
1/2"
В наличии
565 (664) л/мин
DN50 (2")
8 (4) м
6.4 мм
3/4"
В наличии
1040 (903) л/мин
DN80 (3")
8 (4) м
9.5 мм
3/4"
В наличии
* Указана подача насоса с пластиковым корпусом, в скобках с металлическим корпусом
** В скобках указана высота самовсасывания при работе всухую.
Положение патрубков
Модель
Пластиковый корпус
Металлический корпус
GT2-AEN15
Центральное, вертикальное и боковое
Центральное и боковое
GT2-AEN25
Поворотный
Центральное (центральное и боковое опция)
GT2-AEN40
Поворотный
Центральное (центральное и боковое опция)
GT2-AEN50
Поворотный
Центральное
GT2-AEN80
Поворотный
Центральное
Температурные диапазоны материалов
Уплотнения и мембраны
Viton (FKM) -40..176°С
Тефлон PTFE -4.4..104.4°С
Santoprene -28.9..104.4°С
Hytrel -28.9..104.4°С
Полиэтилен -17.7..60°С
Neoprene -17.7..100°С
Buna-N -40..121°С
Geolast -60..60°С
Корпуса
Acetal -29..82°С
Полипропилен PP -4.4..79°С
Кинар PVDF 4.4..93.3°С
Алюминий -60..200°С
Нержавеющая сталь -40..200°С
GT2 — недорогое обслуживание, минимальное время простоя, высокий ресурс
Независающий воздушный
распределительный клапан
Отсутствие «мертвых зон», стабильное
функционирование.
Обладает самовсасывающей конструкцией, не требует тех. обслуживания.
Низкое давление для запуска (1,4 бар)
Двойное керамическое уплотнение
Износостойкие, обеспечивают
герметичность.
Применимы в неблагоприятных
условиях среды.
Обеспечивают максимальную
эффективность.
Управляющий воздушный
распределительный клапан
Увеличивает скорость переключений насоса.
Повышает производительность.
Снижает пульсации потока.
Встроенная камера для
рассеивания энергии
Эффективно снижает давление нагнетания и шум во время функционирования.
Технология антиобледенения.
Более широкий проход жидкости
Помогает минимизировать падение давления жидкости и увеличивает производительность насоса.
Пластина мембраны из
нержавеющей стали
Высокий срок службы, большая
устойчивость к коррозии герметичность.
Шарик большего диаметра, чем в
насосах похожего типа
Увеличивает способность прохождения
жидкости.
Мембрана
Мембрана на 0,3 - 0,6 мм толще, чем в
насосах похожего типа.
Более широкий проход жидкости
Помогает минимизировать падение давления жидкости и увеличивает производительность насоса.
Пластина мембраны из нержавеющей стали
Высокий срок службы, большая
устойчивость к коррозии и герметичность.
Шарик большего диаметра, чем в
насосах похожего типа
Системой стопора шариковых клапанов служит корпусная часть
Мембрана
Мембрана на 0,3 - 0,6 мм толще, чем в насосах похожего типа.
Запчасти для технического обслуживания всегда в наличии
Мембраны, шарики и седла
Могут поставляться отдельно, а также вместе в качестве ремкомплекта проточной части.
— мембраны,
— шарики клапана,
— седла.
Комплекты уплотнений и ремонтные комплекты
Имеют различные варианты комплектации для соответствующих целей обслуживания.
— втулки,
— золотники,
— шайбы,
— уплотнения,
— прокладки,
— уплотнительные кольца,
— уплотнительные Y-манжеты.
Комплект главного распределителя воздуха
— винты,
— крышки,
— уплотнительные кольца,
— втулки,
— гайки,
— шпильки,
— золотники,
— шайбы.
Аксессуары для насосов
Устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия.
— патрубок 15-80 мм
— объем камеры от 0,35 л до 12 л
— мембранного и баллонного типа
— пневмодроссели,
— фильтр-регуляторы,
— клапаны плавного пуска,
— блокируемые клапаны,
— шланги, фитинги, манометры.
— подсоединение воздуха G1/8...G3/4
Система предназначена для очистки сжатого воздуха, удаления конденсата и поддержания давления, регулировки расхода воздуха подаваемого в насос.
Контрфланцы и ответные присоединения
Необходимы для подключения насоса к трубопроводу.
— размер ДУ 6...125 мм
Материалы:
— PP,
— PVDF,
— нерж сталь AISI 304, 316,
— чугун,
— алюминий.
Другие виды насосов
Бюджетное решение для тех же задач. Аналог брендов Graco Husky, VerderAir.
Небольшие одно- и двухмембранные насосы из алюминия и нержавеющей стали.
Решение для вязких жидкостей до 30 000 при необходимости использования электродвигателя.
