Дозировочный насос GTD2-L
Краткое описание
Дозируют любые химические жидкости вязкостью до 2000 сПз: кислоты, щелочи, растворители и др.
Полностью герметичны, работают без протечек.
— подача: до 6000 л/ч,
— давление: до 12 бар,
— точность ±2% в диапазоне 30%-100%
Режим регулировки может быть ручным или автоматическим с помощью автоматического регулятора хода или преобразователя частоты
Условия поставки
Цена: от 105 990 ₽*
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
бесплатная доставка
*Указана цена за минимальный типоразмер
Проверьте качество насоса GEMATECH
Бесплатно пришлем насос на тест
Общая информация
Краткое описание
GTD2-L – серия высокоточных мембранных дозировочных насосов c механическим приводом. Узел регулирования подачи выполнен в виде переменного эксцентрика, коэффициент регулировки 1:200.
-- Пятислойная композитная мембрана из PTFE (Часть соприкасающаяся с жидкостью состоит из PTFE + резина EPDM + поддерживающее основание из нержавеющей стали + армированный нейлон + резина EPDM). Задняя часть мембраны оснащена усиленной пластиной, что улучшает точность потока и продлевает срок службы мембраны.
-- Максимальная вязкость может достигать 2000 сПз (при вязкости более 200 сПз расход будет уменьшаться). Для высоковязких сред рекомендуется заменить на пружинные обратные клапаны (доступны только обратные клапаны из нержавеющей стали).
-- Доступны опциональные двойные мембраны с устройством обнаружения разрыва и сигнализацией. Также доступен контроллер хода дозировочного насоса для более широкого диапазона автоматизированного управления.

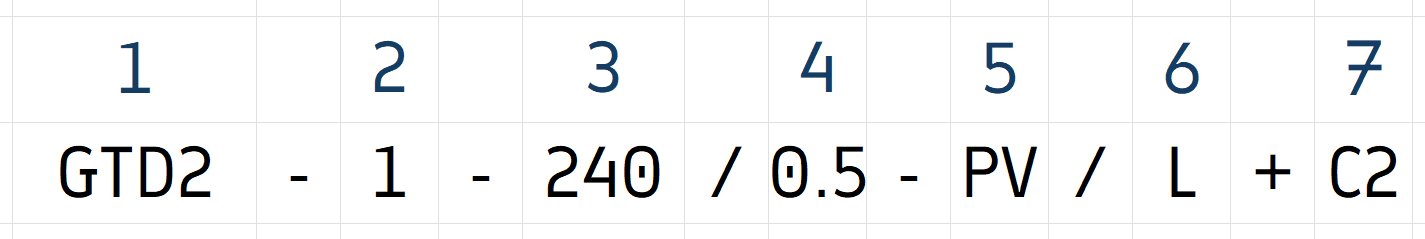

Кодировка
1 - Серия мембранного дозирующего насоса
2 - Количество голов: 1
3 - Расход: 10..6000 л/ч
4 - Давление: 0,3..1,2 МПа
5 - Материал насосной головки:
PV — PVC, K — PVDF, T — PTFE, S — AISI304, L — AISI316
6 - Код сборочной линии
7 - Комплектация
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Ассортимент и характеристики
Температура рабочей жидкости:
-20…+90°С (голова насоса из нерж. стали, PVDF),
+5…+50°С (голова насоса из ПВХ).

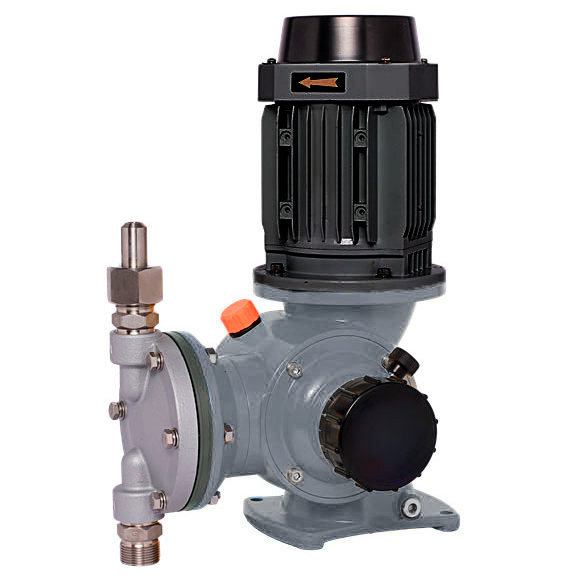

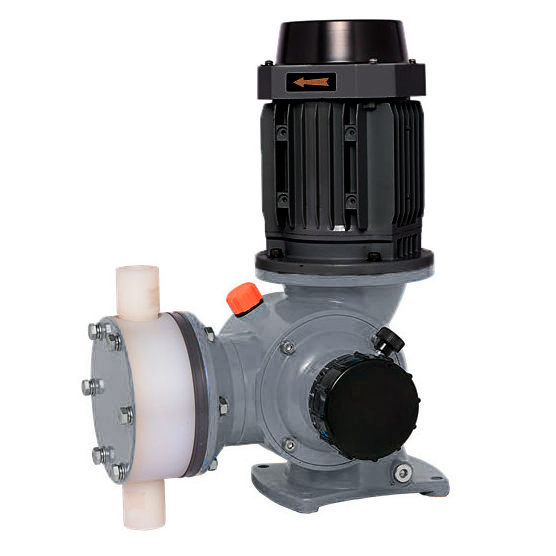

Материальное исполнение

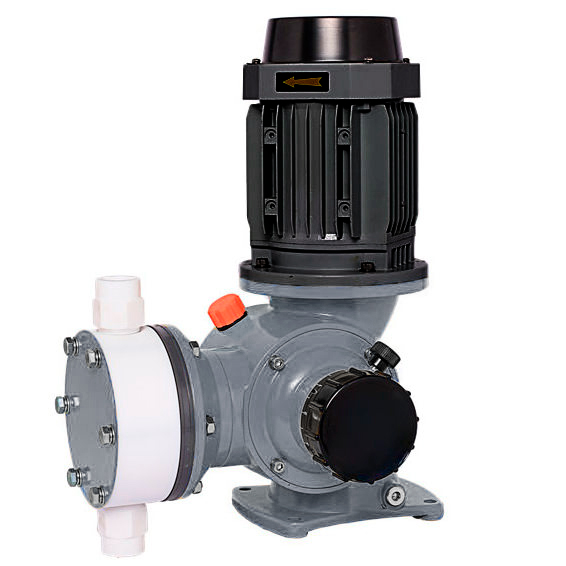

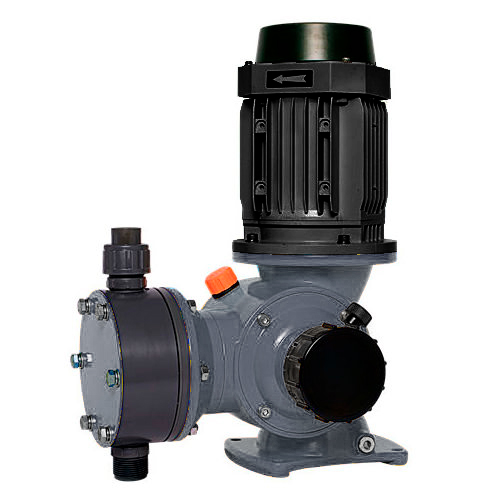

ПВХ
PVDF
PTFE
AISI304, AISI316L
Голова насосов: ПВХ, PVDF, PTFE, AISI304, AISI316L
Корпус клапана: ПВХ, PVDF, PTFE, AISI304, AISI316L
Седела клапана: PE, PVDF, PTFE, AISI304, AISI316L
Шарик клапана:
- Керамика (для головы насоса из ПВХ, PVDF/PTFE)
- AISI316 (для головы насоса из нерж. стали)
Уплотнительные кольца:
- EPDM (для головы насоса из ПВХ)
- Viton (для головы насоса из PVDF/PTFE)
Прокладки: PTFE (для головы насоса из нерж. стали)
Мембраны: PTFE композит.
Корпус насоса: алюминий
Модель
Макс. подача
Макс. давление
Ходов штока
Мощность

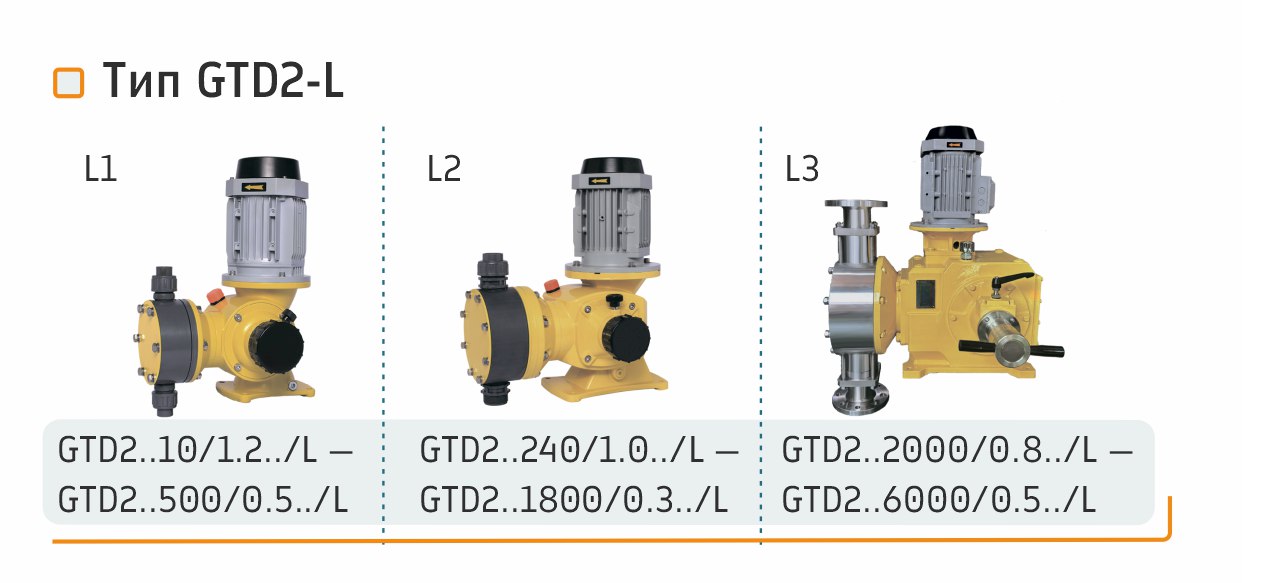

GTD2..10/1,2..L
10 л/ч
12 бар
48 ед/мин
0.37 кВт
GTD2..25/1,0..L
25 л/ч
10 бар
48 ед/мин
0.37 кВт
GTD2..50/1,0..L
50 л/ч
10 бар
96 ед/мин
0.37 кВт
GTD2..90/0,7..L
90 л/ч
7 бар
48 ед/мин
0.37 кВт
GTD2..120/0,7..L
120 л/ч
7 бар
48 ед/мин
0.37 кВт
GTD2..170/0,7..L
170 л/ч
7 бар
96 ед/мин
0.37 кВт
GTD2..240/0,5..L
240 л/ч
5 бар
96 ед/мин
0.37 кВт
GTD2..330/0,5..L
330 л/ч
5 бар
96 ед/мин
0.37 кВт
GTD2..400/0,5..L
400 л/ч
5 бар
144 ед/мин
0.37 кВт
GTD2..500/0,5..L
500 л/ч
5 бар
144 ед/мин
0.37 кВт
GTD2..240/1..L
240 л/ч
10 бар
48 ед/мин
0.75 кВт
GTD2..320/1..L
320 л/ч
10 бар
48 ед/мин
0.75 кВт
GTD2..500/1..L
500 л/ч
10 бар
96 ед/мин
0.75 кВт
GTD2..680/0,7..L
680 л/ч
7 бар
96 ед/мин
0.75 кВт
GTD2..760/0,5..L
760 л/ч
5 бар
144 ед/мин
0.75 кВт
GTD2..1000/0,4..L
1000 л/ч
4 бар
144 ед/мин
0.75 кВт
GTD2..1200/0,4..L
1200 л/ч
4 бар
96 ед/мин
1.1 кВт
GTD2..1600/0,3..L
1600 л/ч
3 бар
144 ед/мин
1.1 кВт
GTD2..1800/0,3..L
1800 л/ч
3 бар
144 ед/мин
1.1 кВт
GTD2..2000/0,8..L
2000 л/ч
8 бар
96 ед/мин
3 кВт
GTD2..3000/0,7..L
3000 л/ч
7 бар
144 ед/мин
3 кВт
GTD2..4000/0,7..L
4000 л/ч
7 бар
96 ед/мин
3 кВт
GTD2..6000/0,5..L
6000 л/ч
5 бар
144 ед/мин
3 кВт
Комплектация и опции
Электродвигатель
3ф. 380В - стандартный вариант
А – без двигателя;
А1- 1ф 220В,
А2- 3ф 380В VF для работы с частотным преобразователем;

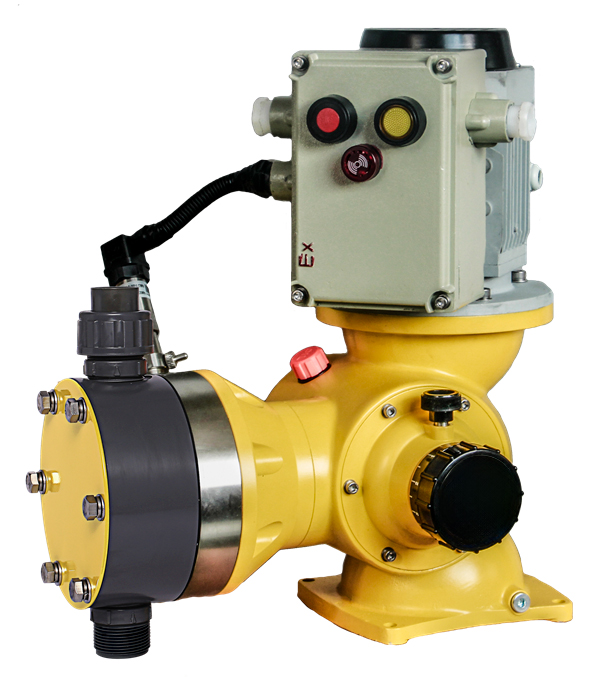

А3- взрывозащищенный электродвигатель Ех;
А4- эл.двигатель с тормозом;
Модификации:
АА1 – антиконденсатный подогреватель;
АА2- датчик температуры обмотки;
АА3- датчик температуры подшипников;
АА4…АА6- спец. окраска С3…С5;
АА7- независимый обдув;
Степень защиты – IP55- стандартный вариант;
АА8- IP65;
АА9- IP66;
АА10- IP67;
АА11- IP68.
Регулировка
Ручная регулировка – стандартный вариант;
В1 – без регулировки;
В2 – электрический цифровой блок;
В3 – электрический взрывозащищенный блок
Цифровой блок управления дозирующего насоса позволяет отказаться от полностью механического режима регулировки, переведя насос на полностью электронное управление. Блок монтируется на штатное место ручного регулятора и выполняет его функции - регулирует шаг хода мембраны или поршня в насосе. Блок устанавливается на все модели с ручной регулировкой. Имеется как обычная, так и взрывобезопасная версия. Блок имеет экран с отображением рабочих параметров.
Основные преимущества:
- Диапазон регулировки: 0-100%
- Никакого дополнительного внешнего вспомогательного управляющего оборудования не требуется
- Автоматическая регулировка хода не влияет на пульсацию насоса
- Высокая точность регулировки и функция калибровки расхода
- Высокая степень интеграции, позволяющая экономить затраты на эксплуатацию и техническое обслуживание
- Может быть реализовано как автоматическое, так и ручное управление
- Автоматическая обратная связь после регулировки
- Настройки автоматически сохраняются в случае неожиданного отключения питания
- Большой ЖК-дисплей отображает установленный процент расхода, фактический процент расхода, дисплей расхода в литрах
- Модульная конструкция, подходящая для всех насосов и легка в снятии / установке
Технические параметры:
- Номинальное напряжение: 1x220 ± 10%, 50/60 Гц
- Мощность: 25 Вт
- Крутящий момент: 9 Нм
- Регулировка скорости: 0-100% (10 оборотов за 100 секунд)
- Входящий сигнал (пассив): 4-20мА (разъёмы красный и белый)
- Выходящий сигнал (актив): 4-20мА (разъёмы коричневый и серый)
- Управляющий сигнал RS485 (разъёмы голубой и жёлтый)
- "Сухой контакт" (разъёмы чёрный и зелёный)
- ЖК-дисплей с большим экраном
- Точность отображения значения расхода: ±1,5%
- Уровень защиты: IP65
- Класс изоляции: F
- Рабочая температура: от -20°С до 50°C
- Относительная влажность: до 90% (при температуре 25°C)
- Вес: 3,5 кг
Присоединения:
С1- резьбовое;
С2- клеевое;
С3- фланцевое;
С5- сварное;
С6- шланговое;

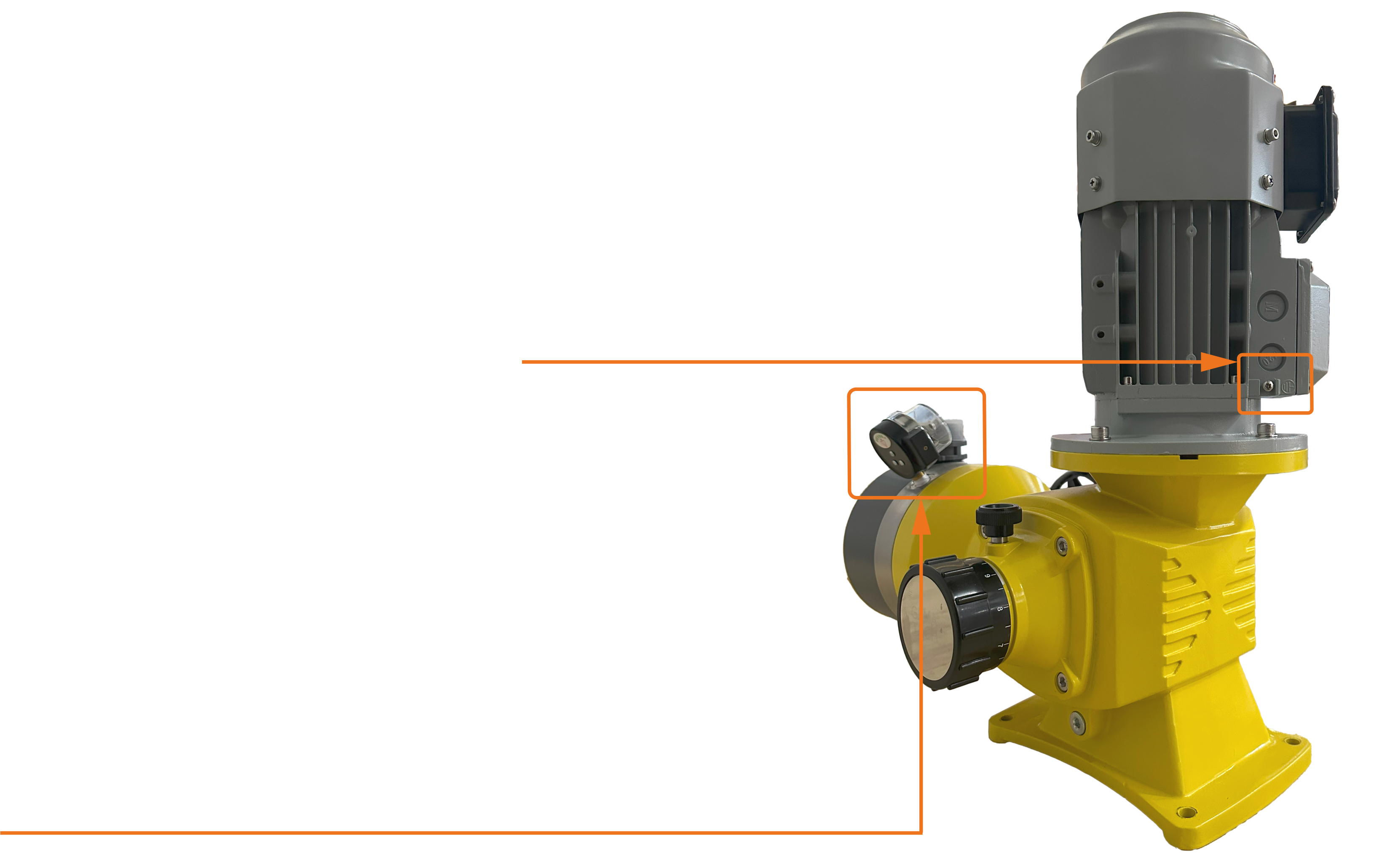

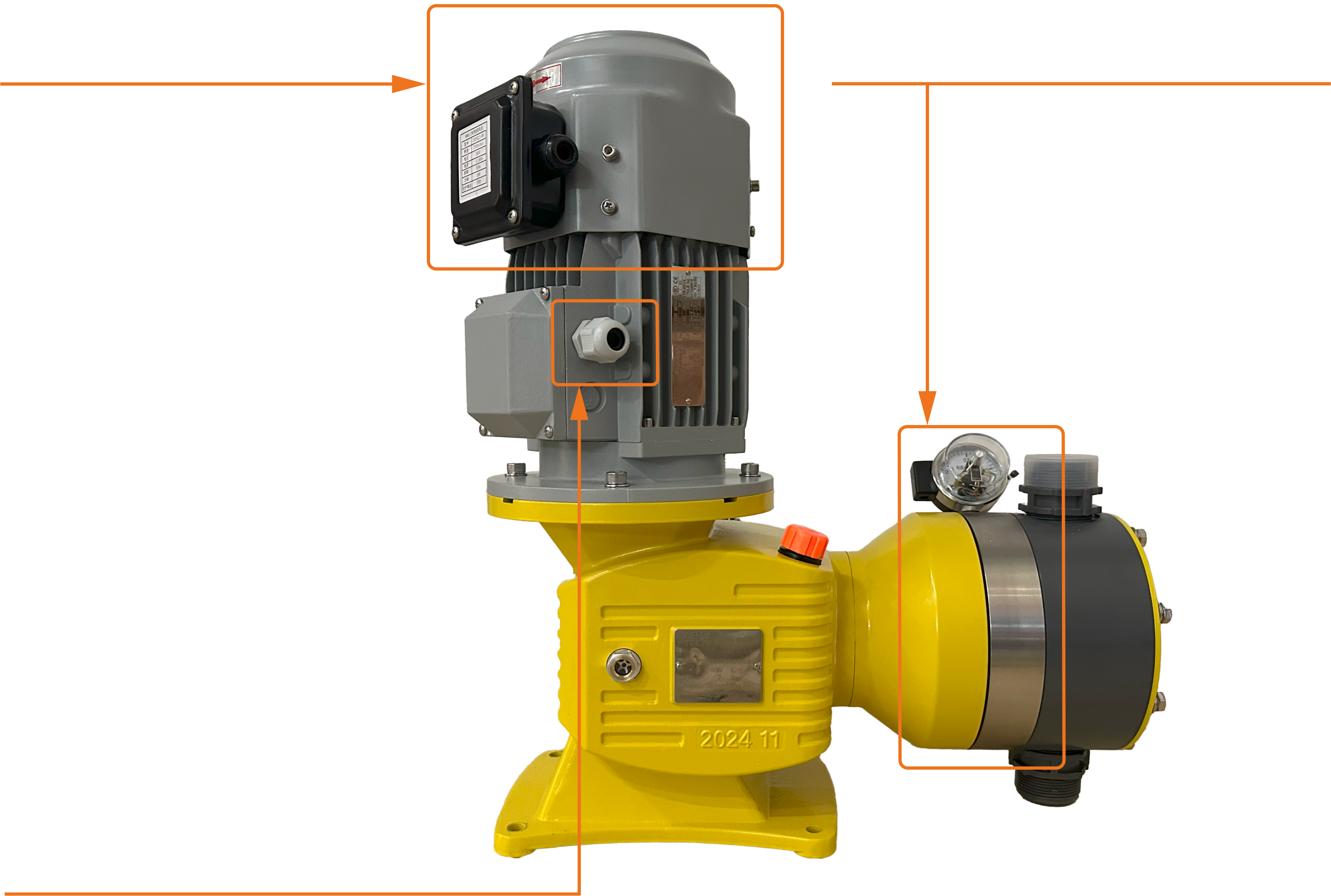

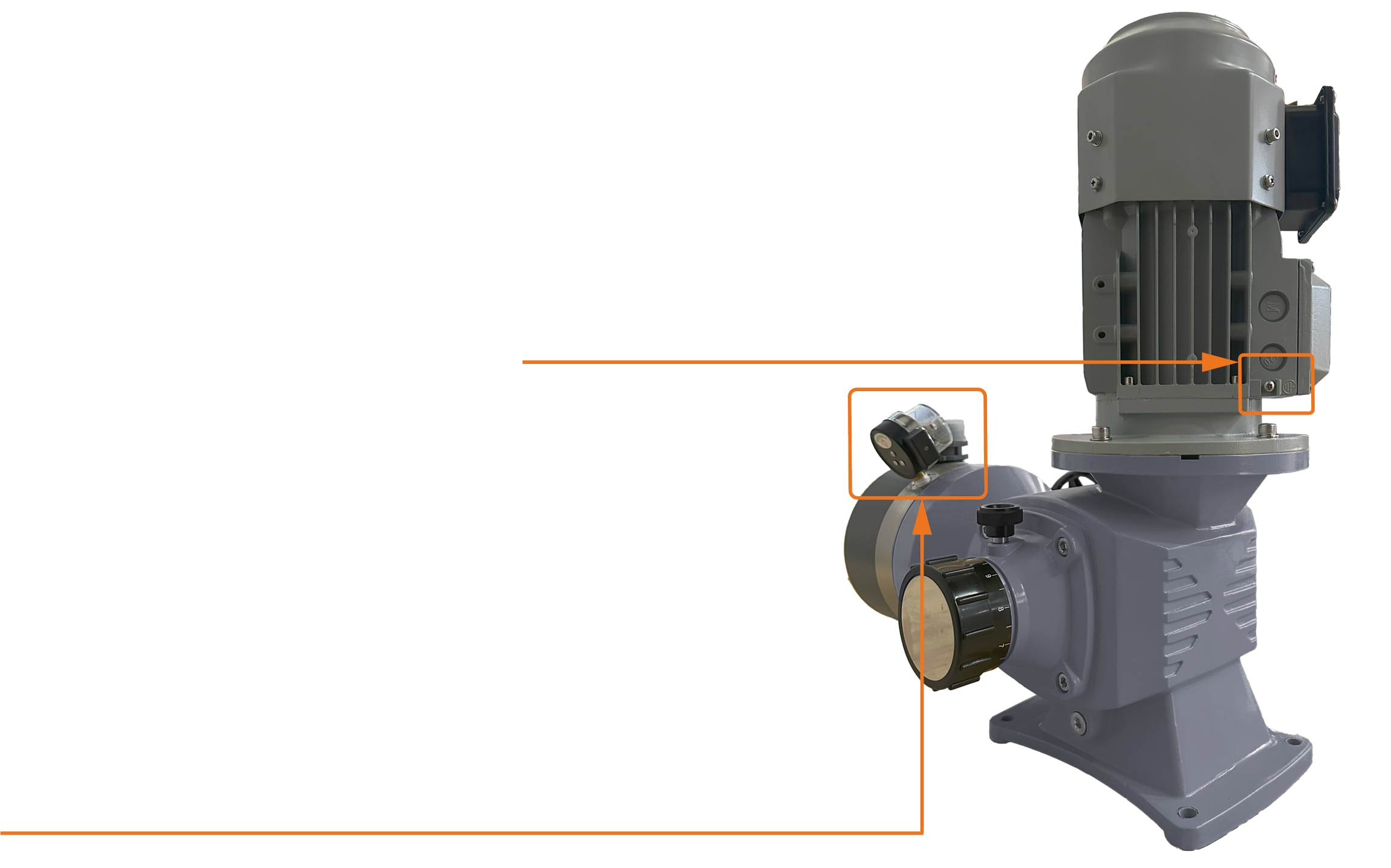

Система контроля состояния мембраны
D1- двойная мембрана;
D5- сигнализация разрыва мембран;
D5-1- манометр;
D5-2- манометр электроконтактный;
D5-21- Exd электроконтактный манометр;
D5-3- датчик (преобразователь) давления;
D5-4- Exd датчик (преобразователь) давления;
D5-5- датчик (преобразователь) давления с экраном;
D5-6- датчик (преобразователь) давления с выносным экраном;
D5-7- сигнальная лампа;
D5-8- блок автоматического отключения электродвигателя (включает в себя датчик и шкаф управления);
D5-9- Exd блок автоматического отключения электродвигателя (включает в себя датчик и шкаф управления);
Тип клапана
Е1 – клапан с одним шариком;
Е2- клапан с двумя шариками;
Е5- подпружиненный клапан;
Модификации:
ЕЕ1- уплотнительные кольца и прокладки PTFE;
ЕЕ2- уплотнительные кольца и прокладки из меди
Рекомендуемая схема установки насоса
Стандартная
Со смесителем
1i – расходный бак; 2i – электромешалка; 3i – калибровочный стакан; 4i – демпфер пульсаций на всасывающей линии; 5i – дозировочный насосный агрегат; 6i – клапан предохранительный; 7i – клапан противодавления; 8i – демпфер пульсаций на нагнетании; 9i – поплавковый расходомер; 10i – инжекционный клапан
Рекомендации:
В дозировочных системах со всасывающей линией длиннее 1 метра, в зависимости от производительности дозирования, может потребоваться демпфер пульсаций соответствующего размера непосредственно перед всасывающим клапаном насоса
В нагнетательной линии для защиты трубопровода используйте демпфер пульсаций для жестких труб длиной более 3 метров и гибких трубопроводов длиной более 5 метров.
Для негазовыделяющей среды, близкой по вязкости к воде, монтировать насос можно прямо на резервуаре (соблюдая допустимую высоту всасывания).
Предпочтительнее затопленная всасывающая линия. Для дозируемых жидкостей, склонных к осадкообразованию, установите всасывающую линию с фильтром так, чтобы всасывающий клапан оставался на несколько миллиметров выше уровня осадка.
Для газвыделяющих и вязких сред всасывающая трубка заливается жидкостью перед началом работы.
Для защиты дозирующего насоса и нагнетательной линии от повышения избыточного давления, установите предохранительный клапан в нагнетательную линию,
С открытым сливом дозируемого вещества или противодавлением ниже 1 бар установите клапан поддержания давления непосредственно перед выходом или точкой впрыска. Между противодавлением в точке подачи и давлением дозируемой среды на всасывающем клапане насоса должен быть обеспечен перепад давления не менее 1 бар. Если это не может быть обеспечено, установите клапан поддержания давления в нагнетательную линию.
Чтобы избежать сифонного эффекта, установите клапан поддержания давления в нагнетательную линию и, в случае необходимости, электромагнитный клапан во всасывающую лини.
Устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия.
— объем до 4 л
— материалы: ПВХ, PVDF, AISI 316L
— соединение от 1/2" до 2"
Сопутствующее оборудование
Мобильная установка на тележке в составе: фильтрующий элемент и мембранный насос.
— максимальная фильтрующая способность до 1060 л/мин
— давление в системе до 14 бар
— вязкость до 40 000 сПз (50 000 опция)
— точность фильтрации от 2000 мкм до 0,4 мкм
Устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия.
— объем до 4 л
— материалы: ПВХ, PVDF, AISI 316L
— соединение от 1/2" до 2"

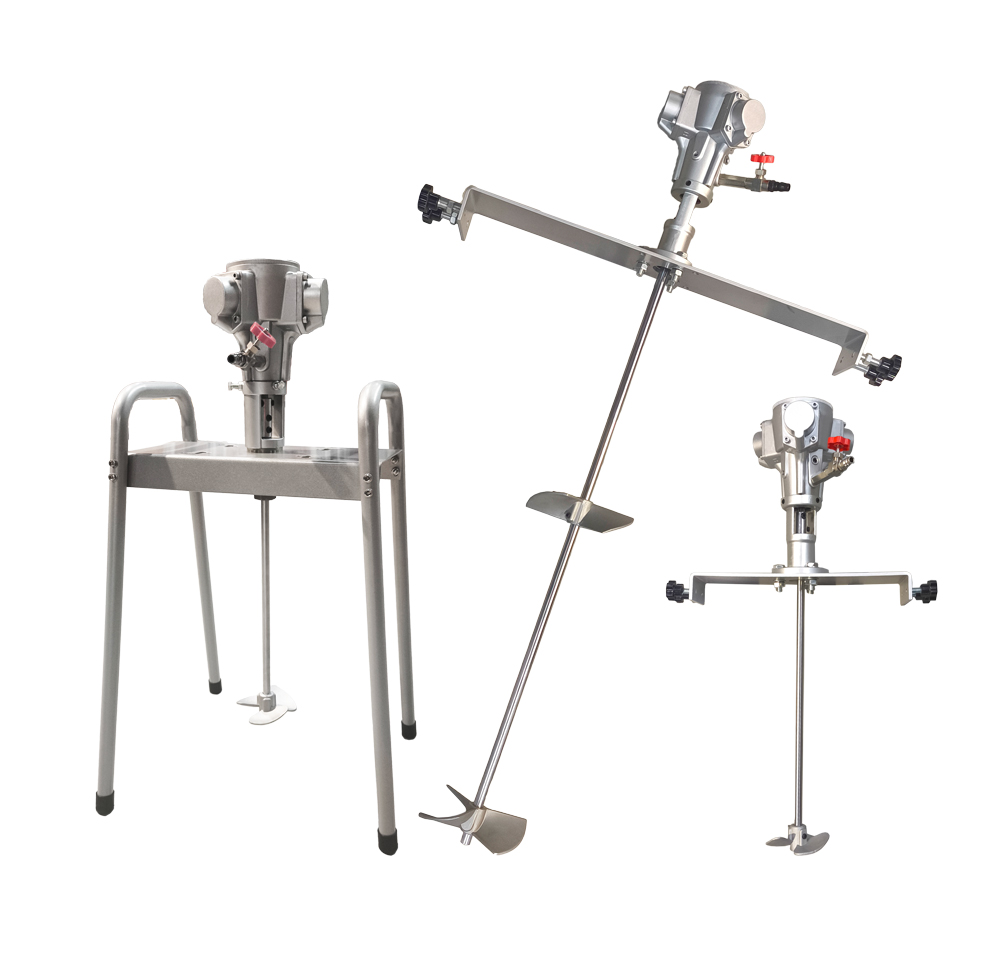

Пневматические миксеры
Для перемешивания лаков, красок и других ЛКМ и других химических соединений. Идеальны для перемешивания составов в открытых емкостях.
— давление воздуха: 6,3 бар
— частота вращения до 2500 об/мин
— объем емкости: от 60 до 1000 л
