Мембранные насосы GT1-06
альтернативное название GT1-20
аналог Graco Husky, Verderair
Краткое описание
Пневматические насосы небольшой производительности для вязких и химических сред, жидкостей с включениями, пищевых сред и т.д. Работают всухую и на холостом ходу, герметичны и взрывобезопасны.
— подача: до 18 л/м
— давление: до 8 бар
— размер патрубка: DN06 (1/4")
— размер частиц: до 0,4 мм
— самовсасывание: до 7 м (в сухую 3 м)
— подключение воздуха: 1/8"
Условия поставки
Цена: от 24 840* ₽
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
быстрая доставка по России
*Цена указана справочно за насос конфигурации GT1-06 PHHP и зависит от множества факторов. Точную цену узнавайте у менеджера.
Топовая модель
Одна из самых продаваемых моделей, зарекомендовавшая себя на рынке
Самые выгодные цены среди аналогов
Предлагаем самый выгодный вариант под вашу задачу
Можем предоставить на тест бесплатно
Протестируйте насос на вашем производстве!
Протестируйте насос бесплатно!
График производительности
Максимальный напор 84 м.в.ст, максимальное давление воздуха 8,4 бар.
Приведен график производительности по воде. Для подбора насоса для вязкой среды следует принимать во внимание снижение производительности по сравнению с показанным на графике, связанное с известной
вязкостью. Кроме того, нужно принимать во внимание такие факторы как: свойства потока, длина и диаметр трубы или шланга на сторонах всасывания и нагнетания, размеры клапана и насоса и т. д.
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
сертификат по ТР ТС 012/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Общая информация
Кодировка
1 - Корпус
P — полипропилен PP
K — кинар PVDF
M — acetal POM
ХP — токопроводящий полипропилен
А — алюминий Al
S — нержавеющая сталь AISI 304
L — нержавеющая сталь AISI 316
2 - Мембрана
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
M — Acetal (POM)
3 - Шарик клапана
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
G — Geolast
M — Acetal (POM)
R — neoprene
L — AISI316
S — AISI304
J — керамика
4 - Седло
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
A — алюминий
G — Geolast
M — Acetal (POM)
K — кинар PVDF
L — AISI316
S — AISI304
P — полипропилен PP
Температурные диапазоны материалов
Уплотнения и мембраны
Viton (FKM) -40..176°С
Тефлон PTFE -4.4..104.4°С
Santoprene -28.9..104.4°С
Hytrel -28.9..104.4°С
Полиэтилен -17.7..60°С
Neoprene -17.7..100°С
Buna-N -40..121°С
Geolast -60..60°С
Корпуса
Acetal -29..82°С
Полипропилен PP -4.4..79°С
Кинар PVDF 4.4..93.3°С
Алюминий -60..200°С
Нержавеющая сталь -40..200°С
Модельный ряд насосов GT1-06
Корпуса: полипропилен (PP)
Частые вариации моделей:
GT1-20 PTTP, GT1-06 PTTP.
Корпус: кинар (PVDF)
Частые вариации моделей:
GT1-20 KTTK, GT1-06 KTTK.
Корпус: нержавеющая сталь (AISI316, AISI304)
Частые вариации моделей:
GT1-20 STTS, GT1-06 STTS.
Габаритный чертеж*

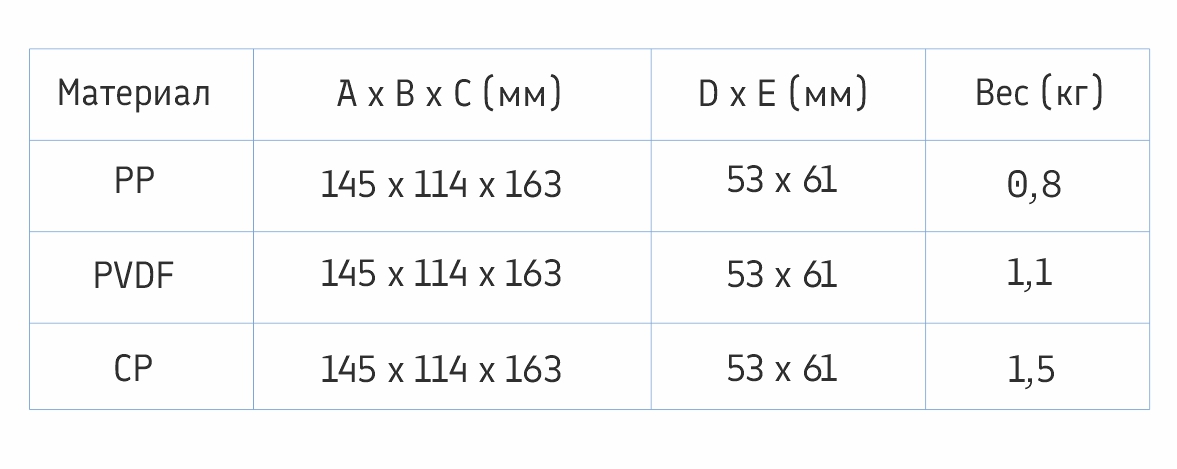

Корпуса: полипропилен (PP), кинар (ХK)

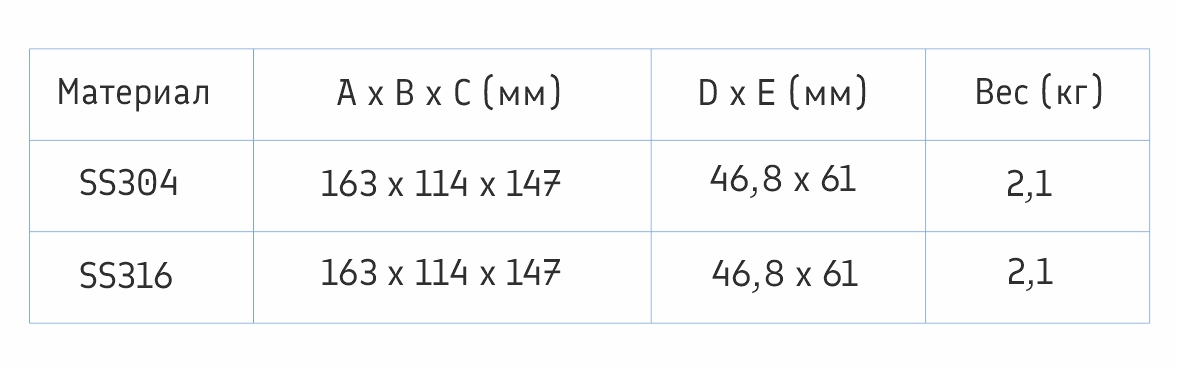

Корпус: нержавеющая сталь (AISI316, AISI304)
*Габаритный чертеж по ГОСТ предоставляется по запросу. Обратитесь к нашему менеджеру для получения подробной информации.
Варианты присоединений и патрубки
Центральное присоединение 1/4"
BSPP 1/4". Доступно для следующих материалов: полипропилен, кинар.
Боковое присоединение 1/4"
BSPP 1/4". Доступно для насосов с материалом корпуса - нержавеющая сталь.

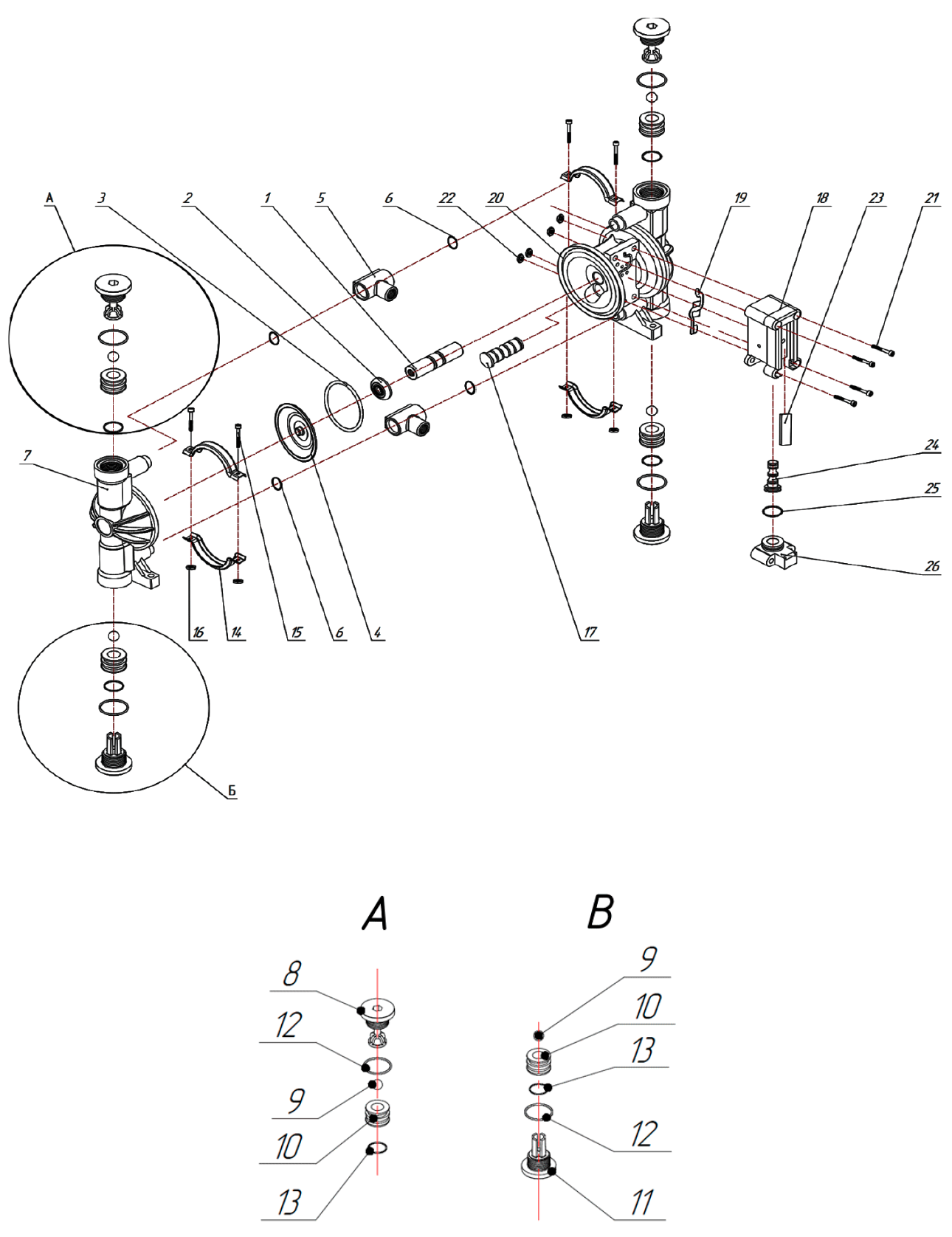

Насос GT1-15/20 в разобранном виде
Корпуса: полипропилен (PP), кинар (ХK)
1. Шток мембран, 2. Диск внутренний, 3. Уплотнительное кольцо ø68x6,2мм, 4. Мембрана, 5.Патрубок, 6. Уплотнительное кольцо ø11,5x3,8мм, 7. Корпусная боковина, 8. Верхняя заглушка, 9. Шарик Ø11мм, 10. Седло, 11. Нижняя заглушка, 12. Уплотнительное кольцо ø18,7x2,65мм, 13. Уплотнительное кольцо ø14,4x2,65мм, 14. Скоба, 15. Болт М6x35, 16. Гайка М6, 17. Золотник, 18. Воздухораспределитель, 19. Фигурное уплотнение, 20. Центральный корпус, 21. Болт М5x45, 22. Гайка М5, 23. Глушитель, 24. Поршень, 25. Уплотнительное кольцо ø16,8x1,6мм, 26. Крышка воздухораспределителя

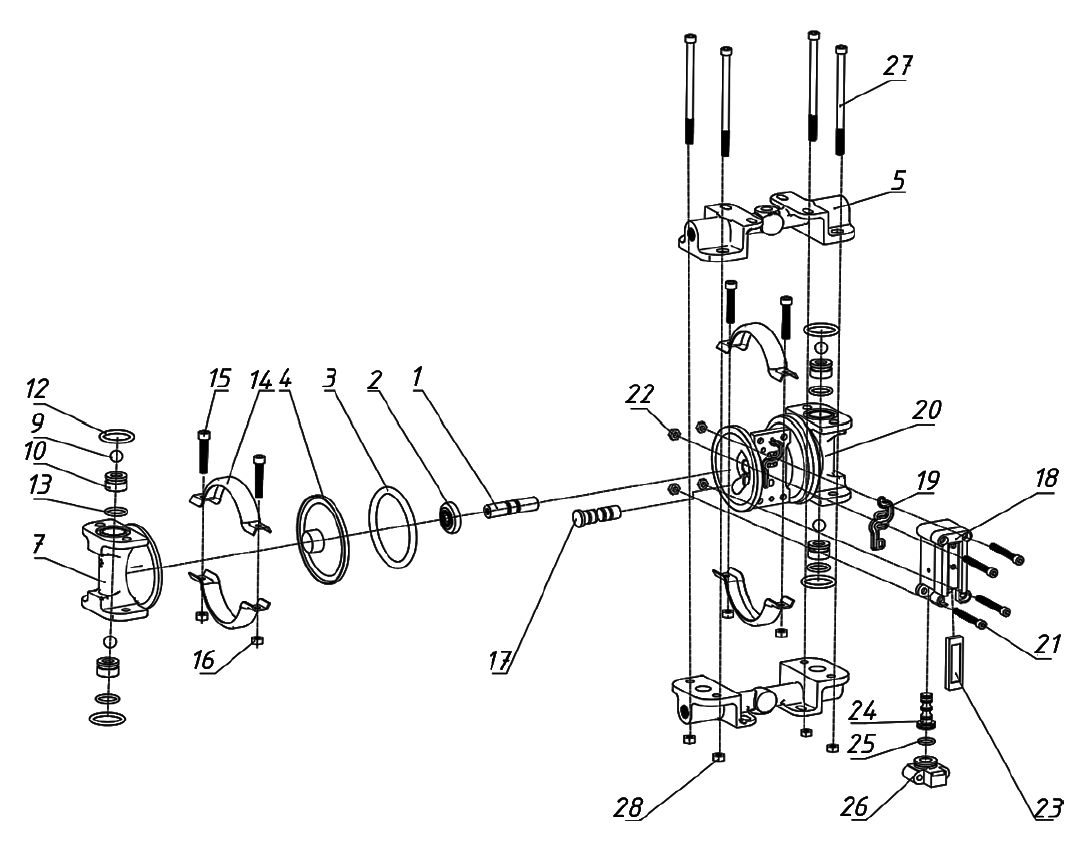

Корпус: нержавеющая сталь (AISI316, AISI304)
1. Шток мембран, 2. Диск внутренний, 3. Уплотнительное кольцо ø68x6,2мм, 4. Мембрана, 5.Впускной/выпускной патрубок, 7. Корпусная боковина, 9. Шарик Ø11мм, 10. Седло, 12. Уплотнительное кольцо ø18,7x2,65мм, 13. Уплотнительное кольцо ø14,4x2,65мм, 14. Скоба, 15. Болт М6x35, 16. Гайка М6, 17. Золотник, 18. Воздухораспределитель, 19. Фигурное уплотнение, 20. Центральный корпус, 21. Болт М5x45, 22. Гайка М5, 23. Глушитель, 24. Поршень, 25. Уплотнительное кольцо ø16,8x1,6мм, 26. Крышка воздухораспределителя, 27. Болт М6х100, 28. Гайка М6
Запчасти для технического обслуживания всегда в наличии
Мембраны, шарики и седла
Могут поставляться отдельно, а также вместе в качестве ремкомплекта проточной части.
— мембраны,
— шарики клапана,
— седла.
Комплекты уплотнений и ремонтные комплекты
Имеют различные варианты комплектации для соответствующих целей обслуживания.
— втулки,
— золотники,
— шайбы,
— уплотнения,
— прокладки,
— уплотнительные кольца,
— уплотнительные Y-манжеты.
Комплект главного распределителя воздуха
— винты,
— крышки,
— уплотнительные кольца,
— втулки,
— гайки,
— шпильки,
— золотники,
— шайбы.
Аксессуары для насосов
Устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия.
— патрубок 15-80 мм
— объем камеры от 0,35 л до 12 л
— мембранного и баллонного типа
— пневмодроссели,
— фильтр-регуляторы,
— клапаны плавного пуска,
— блокируемые клапаны,
— шланги, фитинги, манометры.
— подсоединение воздуха G1/8...G3/4
Система предназначена для очистки сжатого воздуха, удаления конденсата и поддержания давления, регулировки расхода воздуха подаваемого в насос.
Контрфланцы и ответные присоединения
Необходимы для подключения насоса к трубопроводу.
— размер ДУ 6...125 мм
Материалы:
— PP,
— PVDF,
— нерж сталь AISI 304, 316,
— чугун,
— алюминий.
