Мембранные насосы GT1-15/20
альтернативное название GT1-60
аналог Graco Husky, Verderair
Краткое описание
Пневматические насосы небольшой производительности для вязких и химических сред, жидкостей с включениями, пищевых сред и т.д. Работают всухую и на холостом ходу, герметичны и взрывобезопасны.
— подача: до 57 л/м
— давление: до 8 бар
— размер патрубка: DN15/20 (1/2" и 3/4")
— размер частиц: до 2,5 мм
— самовсасывание: до 7,6 м (в сухую 4 м)
— подключение воздуха: 1/4"
Условия поставки
Цена: от 29 900* ₽
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
быстрая доставка по России
*Цена указана справочно за насос конфигурации GT1-15/20 PHHP и зависит от множества факторов. Точную цену узнавайте у менеджера.
Топовая модель
Одна из самых продаваемых моделей, зарекомендовавшая себя на рынке
Самые выгодные цены среди аналогов
Предлагаем самый выгодный вариант под вашу задачу
Можем предоставить на тест бесплатно
Протестируйте насос на вашем производстве!
Протестируйте насос бесплатно!
График производительности
Максимальный напор 84 м.в.ст, максимальное давление воздуха 8,4 бар.
Приведен график производительности по воде. Для подбора насоса для вязкой среды следует принимать во внимание снижение производительности по сравнению с показанным на графике, связанное с известной
вязкостью. Кроме того, нужно принимать во внимание такие факторы как: свойства потока, длина и диаметр трубы или шланга на сторонах всасывания и нагнетания, размеры клапана и насоса и т. д.
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
сертификат по ТР ТС 012/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Общая информация
Кодировка
1 - Корпус
P — полипропилен PP
K — кинар PVDF
M — acetal POM
ХP — токопроводящий полипропилен
А — алюминий Al
S — нержавеющая сталь AISI 304
L — нержавеющая сталь AISI 316
Центральный блок данной модели выполнен из пластика
2 - Мембрана
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
M — Acetal (POM)
3 - Шарик клапана
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
G — Geolast
M — Acetal (POM)
R — neoprene
L — AISI316
S — AISI304
J — керамика
4 - Седло
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
A — алюминий
G — Geolast
M — Acetal (POM)
K — кинар PVDF
L — AISI316
S — AISI304
P — полипропилен PP
Температурные диапазоны материалов
Уплотнения и мембраны
Viton (FKM) -40..176°С
Тефлон PTFE -4.4..104.4°С
Santoprene -28.9..104.4°С
Hytrel -28.9..104.4°С
Полиэтилен -17.7..60°С
Neoprene -17.7..100°С
Buna-N -40..121°С
Geolast -60..60°С
Корпуса
Acetal -29..82°С
Полипропилен PP -4.4..79°С
Кинар PVDF 4.4..93.3°С
Алюминий -60..200°С
Нержавеющая сталь -40..200°С
Модельный ряд насосов GT1-15/20
Корпуса: полипропилен (PP), токопроводящий полипропилен (СP) и ацеталь (POM)
Частые вариации моделей:
GT1-60 PTTP, GT1-15/20 PTTP,
GT1-60 POOP, GT1-15/20 POOP,
GT1-60 POOK, GT1-15/20 POOK,
GT1-60 POUP, GT1-15/20 POUP,
GT1-60 PTSS, GT1-15/20 PTSS.
Корпус: кинар (PVDF) и токопроводящий кинар (ХK)
Частые вариации моделей:
GT1-60 KTTK, GT1-15/20 KTTK,
GT1-60 KOOK, GT1-15/20 KOOK.
Корпус: алюминий (AL)
Частые вариации моделей:
GT1-60 ATTA, GT1-15/20 ATTA,
GT1-60 ATTS, GT1-15/20 ATTS,
GT1-60 AOOS, GT1-15/20 AOOS,
GT1-60 AOLS, GT1-15/20 AOLS,
GT1-60 ANNS, GT1-15/20 ANNS,
GT1-60 AONS, GT1-15/20 AONS,
GT1-60 ATSS, GT1-15/20 ATSS,
GT1-60 AVVS, GT1-15/20 AVVS.
Корпус: нержавеющая сталь (AISI316, AISI304)
Частые вариации моделей:
GT1-60 STTS, GT1-15/20 STTS,
GT1-60 LTTL, GT1-15/20 LTTL,
GT1-60 LOOL, GT1-15/20 LOOL,
GT1-60 SOOS, GT1-15/20 SOOS.

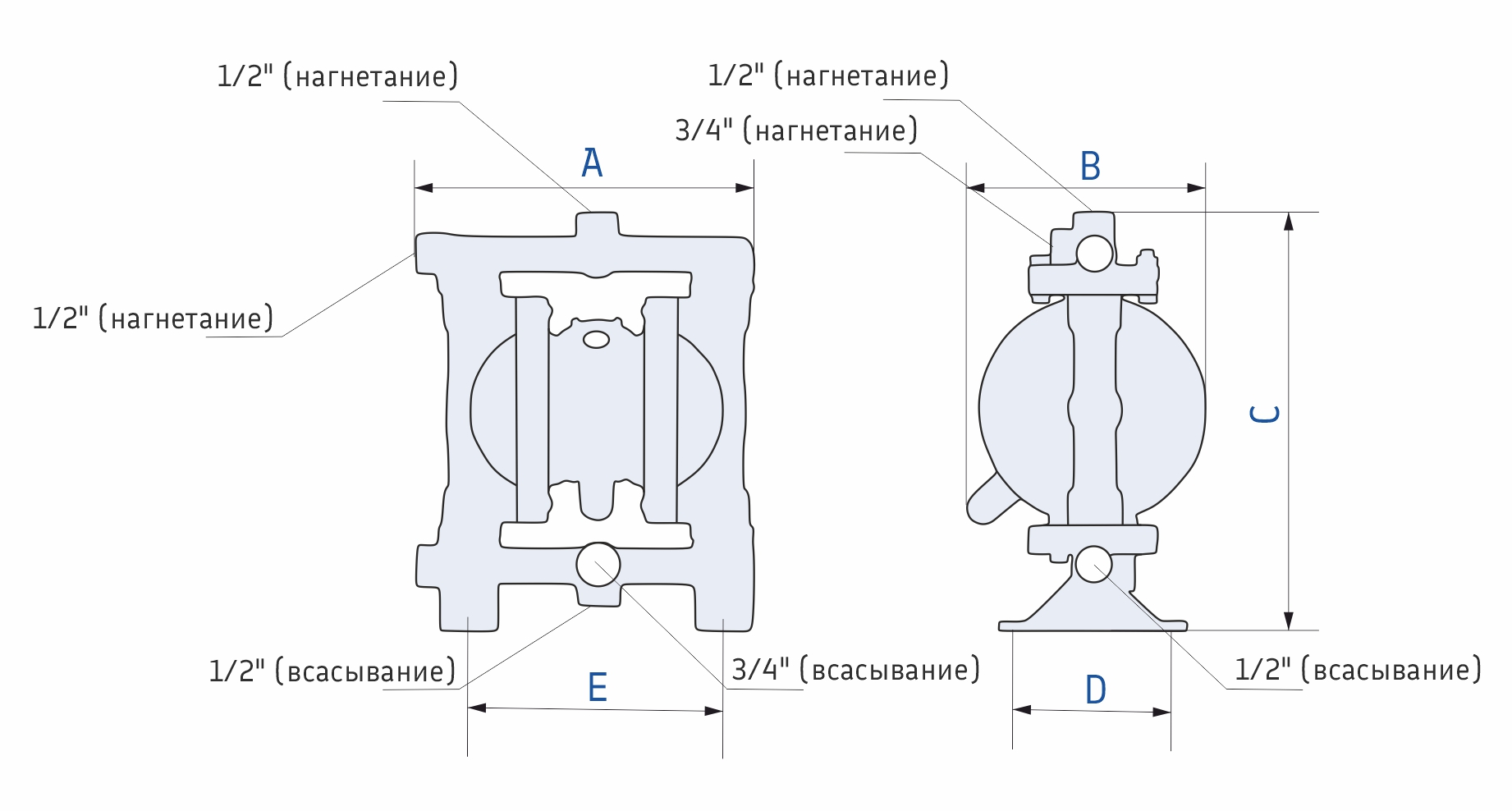

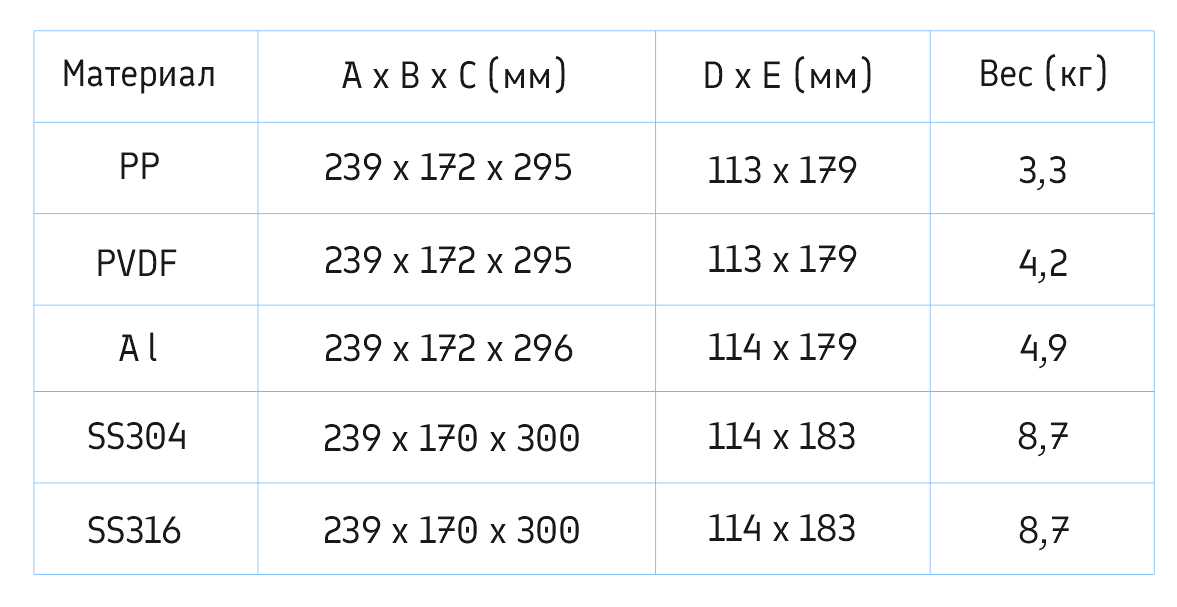

Габаритный чертеж*
*Габаритный чертеж по ГОСТ предоставляется по запросу. Обратитесь к нашему менеджеру для получения подробной информации.
Варианты присоединений и патрубки
Боковое присоединение 1/2"
Доступно для всех материалов корпуса.
Вертикальное присоединение 1/2"
Доступно для всех материалов корпуса.
Центральное присоединение 3/4"
Доступно для всех материалов корпуса.

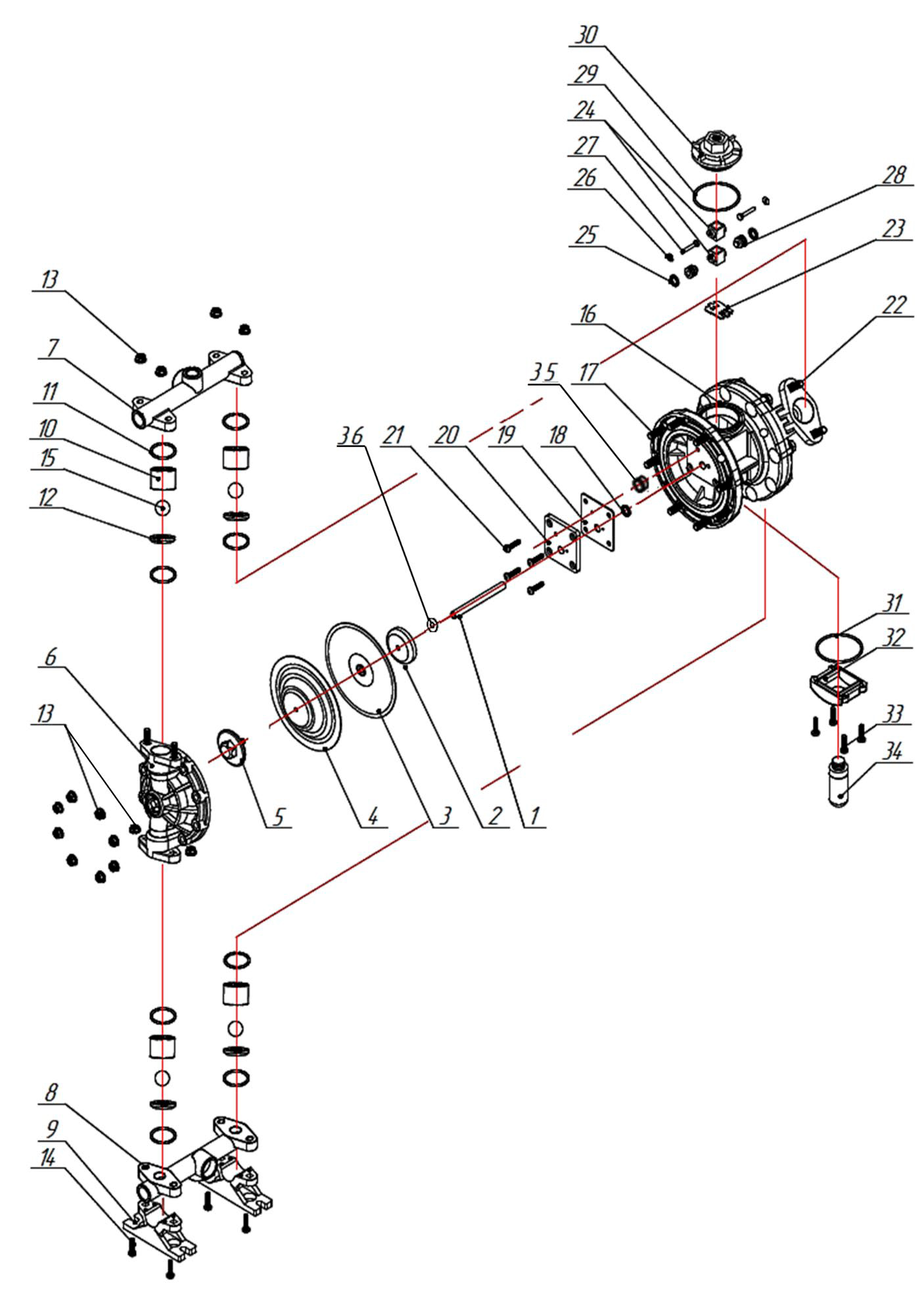

Насос GT1-15/20 в разобранном виде
- Шток мембран
- Внутренний прижимной диск
- Опорная мембрана
- Мембрана
- Болт мембранный
- Корпусная боковина
- Выпускной патрубок
- Впускной патрубок
- Опора
- Стопор шарика
- Уплотнительное кольцо ø26,7x2,65мм
- Седло
- Гайка М8
- Болт М8x55
- Шарик ø19мм
- Центральный корпус
- Болт М8x45
- Уплотнительная Y-манжета ø14x9,5x2,2мм
- Прокладка центрального корпуса
- Пластина центрального корпуса
- Винт самонарезающий ST4,8x19
- Болт М8x45
- Пластина распределителя воздуха
- Поводок
- Уплотнительная Y-манжета ø14x9,5x2,2мм
- Уплотнительное кольцо ø4x2,7мм
- Шток реверса
- Поршень
- Уплотнительное кольцо ø54x3,1мм
- Верхняя крышка
- Уплотнительное кольцо ø51x2,7мм
- Нижняя крышка
- Винт самонарезающий ST4,8x19
- Глушитель
- Втулка
- Шайба
Запчасти для технического обслуживания всегда в наличии
Мембраны, шарики и седла
Могут поставляться отдельно, а также вместе в качестве ремкомплекта проточной части.
— мембраны,
— шарики клапана,
— седла.
Комплекты уплотнений и ремонтные комплекты
Имеют различные варианты комплектации для соответствующих целей обслуживания.
— втулки,
— золотники,
— шайбы,
— уплотнения,
— прокладки,
— уплотнительные кольца,
— уплотнительные Y-манжеты.
Комплект главного распределителя воздуха
— винты,
— крышки,
— уплотнительные кольца,
— втулки,
— гайки,
— шпильки,
— золотники,
— шайбы.
Аксессуары для насосов
Устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия.
— патрубок 15-80 мм
— объем камеры от 0,35 л до 12 л
— мембранного и баллонного типа
— пневмодроссели,
— фильтр-регуляторы,
— клапаны плавного пуска,
— блокируемые клапаны,
— шланги, фитинги, манометры.
— подсоединение воздуха G1/8...G3/4
Система предназначена для очистки сжатого воздуха, удаления конденсата и поддержания давления, регулировки расхода воздуха подаваемого в насос.
Контрфланцы и ответные присоединения
Необходимы для подключения насоса к трубопроводу.
— размер ДУ 6...125 мм
Материалы:
— PP,
— PVDF,
— нерж сталь AISI 304, 316,
— чугун,
— алюминий.
