Мембранные насосы GT1-50
альтернативное название GT1-560
аналог Graco Husky, Verderair
Краткое описание
Диафрагменные насосы с пневматическим приводом для вязких и химических сред, жидкостей с включениями, пищевых сред и т.д. Работают всухую и на холостом ходу, герметичны и взрывобезопасны.
— подача: до 557 л/м
— давление: до 8 бар
— размер патрубка: DN50 (2")
— размер частиц: до 6 мм
— самовсасывание: до 8 м (в сухую 5 м)
— подключение воздуха: 1/2"
Условия поставки
Цена: от 99 990* ₽
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
быстрая доставка по России
*Цена указана справочно за насос конфигурации GT1-50 AHHH (-6P) и зависит от множества факторов. Точную цену узнавайте у менеджера.
Топовая модель
Одна из самых продаваемых моделей, зарекомендовавшая себя на рынке
Самые выгодные цены среди аналогов
Предлагаем самый выгодный вариант под вашу задачу
Можем предоставить на тест бесплатно
Протестируйте насос на вашем производстве!
Протестируйте насос бесплатно!
График производительности
Максимальный напор 84 м.в.ст, максимальное давление воздуха 8,4 бар.
Приведен график производительности по воде. Для подбора насоса для вязкой среды следует принимать во внимание снижение производительности по сравнению с показанным на графике, связанное с известной
вязкостью. Кроме того, нужно принимать во внимание такие факторы как: свойства потока, длина и диаметр трубы или шланга на сторонах всасывания и нагнетания, размеры клапана и насоса и т. д.
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
сертификат по ТР ТС 012/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Общая информация
Кодировка
1 - Корпус
P — полипропилен PP
K — кинар PVDF
M — acetal POM
ХP — токопроводящий полипропилен
А — алюминий Al
S — нержавеющая сталь AISI 304
L — нержавеющая сталь AISI 316
Центральный корпус в стандарте выполнен из алюминия, но может быть заменен на пластиковый.
2 - Мембрана
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
M — Acetal (POM)
3 - Шарик клапана
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
G — Geolast
M — Acetal (POM)
R — neoprene
L — AISI316
S — AISI304
J — керамика
4 - Седло
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
A — алюминий
G — Geolast
M — Acetal (POM)
K — кинар PVDF
L — AISI316
S — AISI304
P — полипропилен PP
Температурные диапазоны материалов
Уплотнения и мембраны
Viton (FKM) -40..176°С
Тефлон PTFE -4.4..104.4°С
Santoprene -28.9..104.4°С
Hytrel -28.9..104.4°С
Полиэтилен -17.7..60°С
Neoprene -17.7..100°С
Buna-N -40..121°С
Geolast -60..60°С
Корпуса
Acetal -29..82°С
Полипропилен PP -4.4..79°С
Кинар PVDF 4.4..93.3°С
Алюминий -60..200°С
Нержавеющая сталь -40..200°С
Модельный ряд насосов GT1-50
Корпуса: полипропилен (PP), токопроводящий полипропилен (СP) и ацеталь (POM)
Частые вариации моделей:
GT1-560 PTTP, GT1-50 PTTP,
GT1-560 POOP, GT1-50 POOP,
GT1-560 POOK, GT1-50 POOK,
GT1-560 POTP, GT1-50 POTP,
GT1-560 PTSS, GT1-50 PTSS,
GT1-560 POOO, GT1-50 POOO.
Корпус: кинар (PVDF) и токопроводящий кинар (ХK)
Частые вариации моделей:
GT1-560 KTTK, GT1-50 KTTK,
GT1-560 KOOK, GT1-50 KOOK,
GT1-560 KTTT, GT1-50 KTTT.
Корпус: алюминий (AL)
Частые вариации моделей:
GT1-560 ANNS, GT1-50 ANNS,
GT1-560 ATTA, GT1-50 ATTA,
GT1-560 ATTS, GT1-50 ATTS,
GT1-560 AEES, GT1-50 AEES,
GT1-560 AOTS, GT1-50 AOTS,
GT1-560 ANNS, GT1-50 ANNS,
GT1-560 AOOS, GT1-50 AOOS,
GT1-560 ATSS, GT1-50 ATSS,
GT1-560 AVVS, GT1-50 AVVS,
GT1-560 AOTS, GT1-50 AOTS.
Корпус: нержавеющая сталь (AISI316, AISI304)
Частые вариации моделей:
GT1-560 STTS, GT1-50 STTS,
GT1-560 LTTL, GT1-50 LTTL,
GT1-560 LOOL, GT1-50 LOOL,
GT1-560 SOOS, GT1-50 SOOS.
Габаритный чертеж

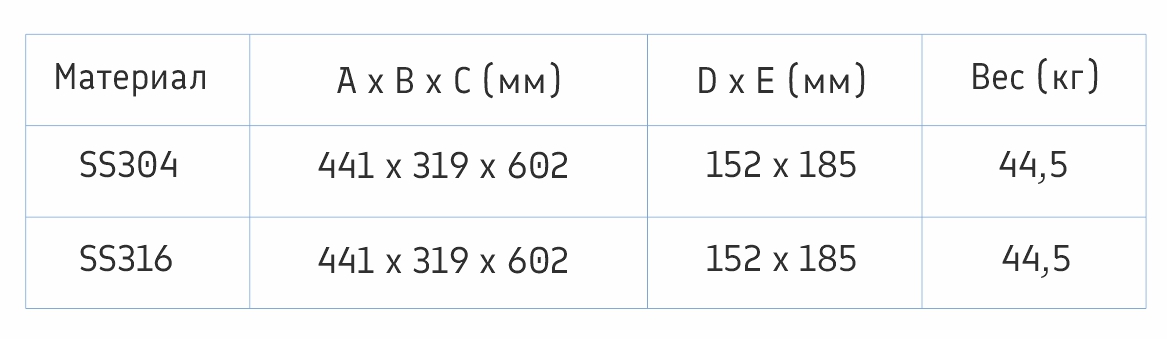

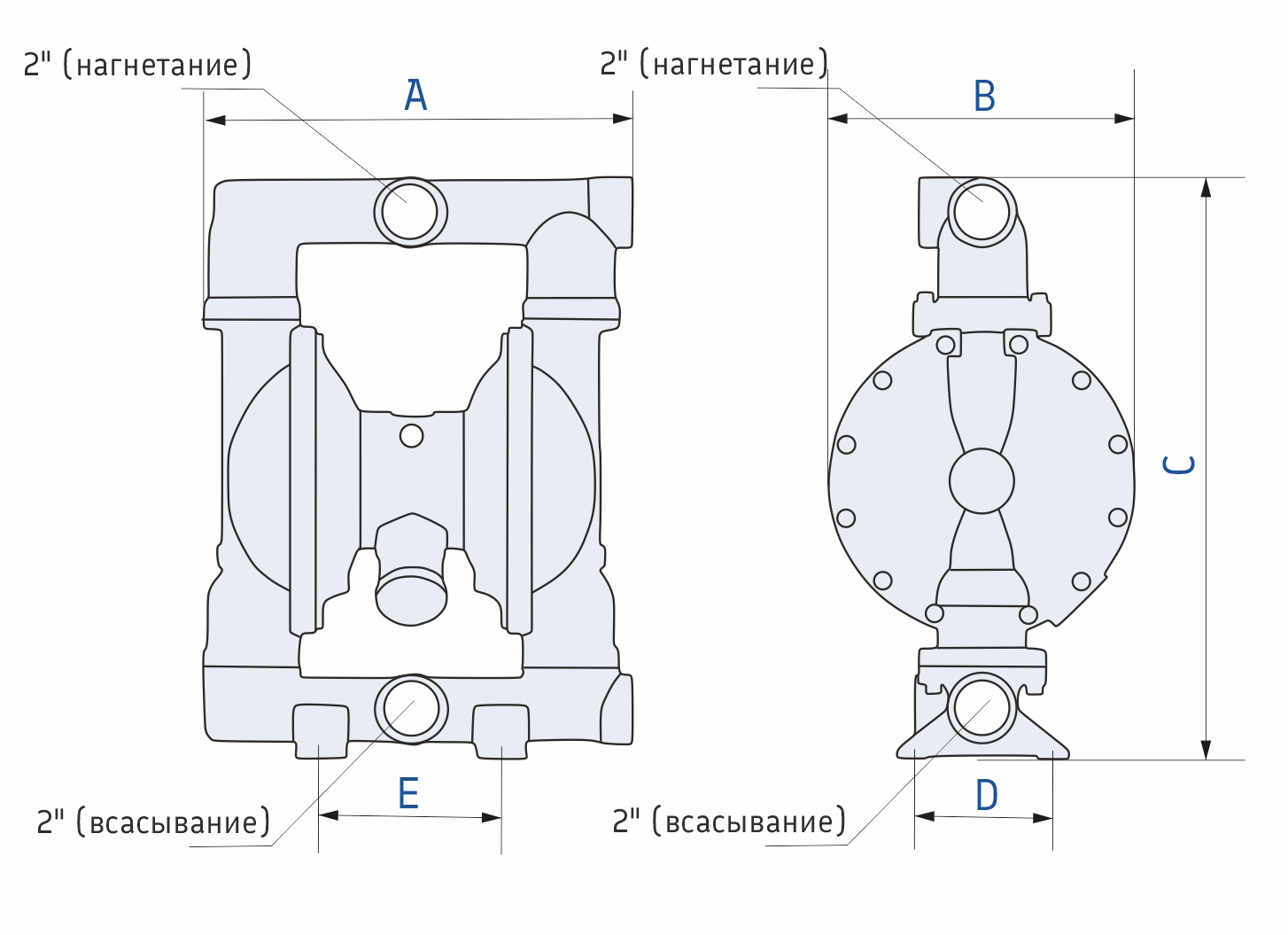

Корпус: нержавеющая сталь (AISI316, AISI304)

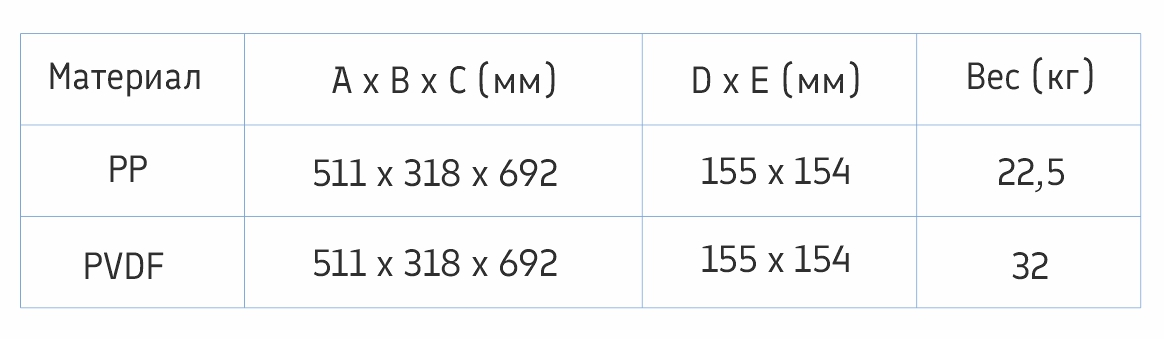

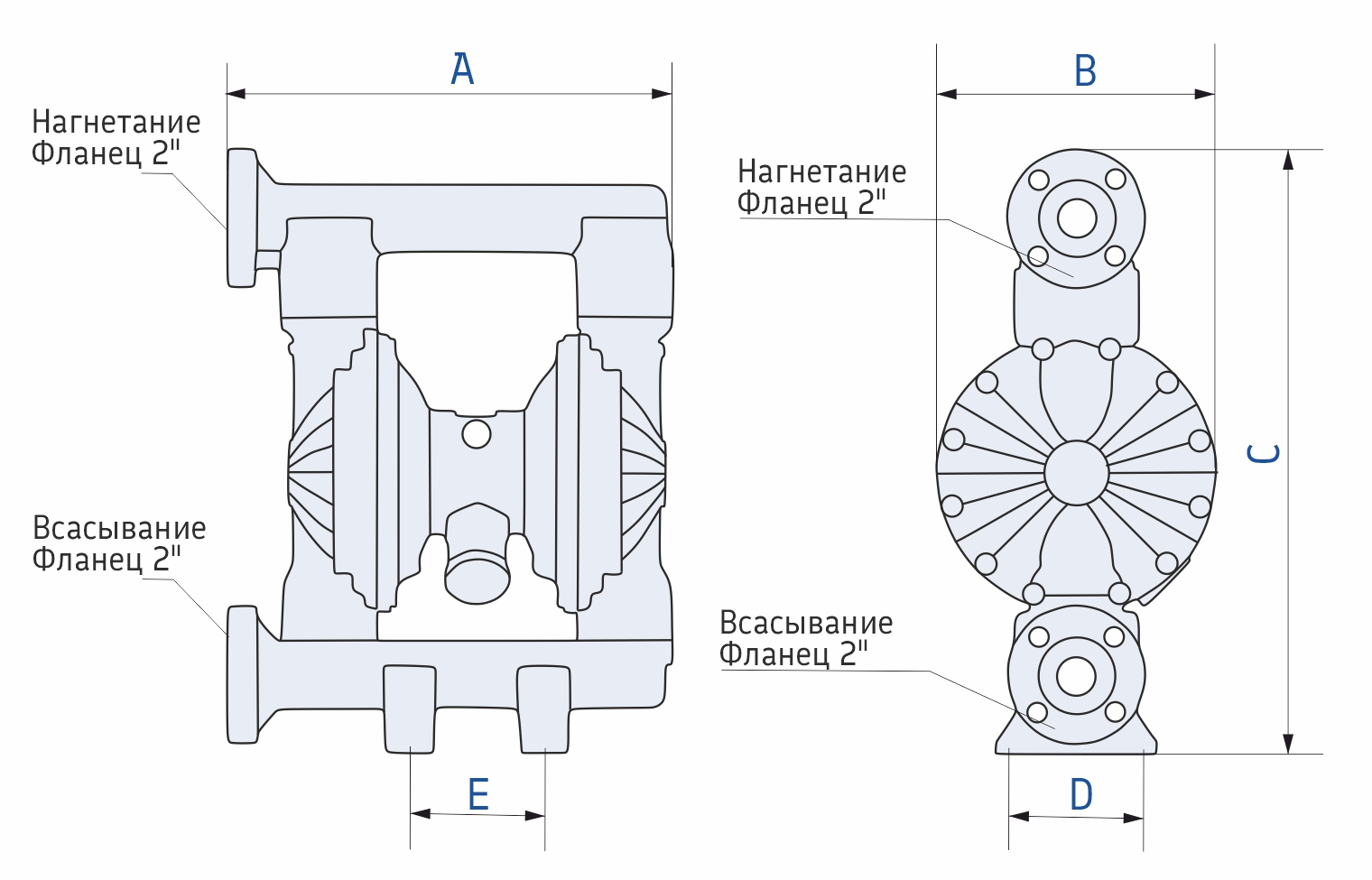

Корпуса: полипропилен (PP), ток-ий полипропилен (СP), кинар (PVDF)
Корпус: алюминий (AL)
*Габаритный чертеж по ГОСТ предоставляется по запросу. Обратитесь к нашему менеджеру для получения подробной информации.
Варианты присоединений и патрубки
Боковое присоединение 2"
BSPP 2" и Фланец DIN/ANSI DN50/2". Доступно для следующих материалов корпуса: полипропилен, токопроводящий пропилен, ацеталь, кинар.
Боковое присоединение 2"
BSPP 2". Доступно для материалов корпуса: аллюминий, сталь.
Центральное присоединение 2"
BSPP 1 1/2". Доступно для материалов корпуса: сталь.
Насос GT1-50 в разобранном виде
Корпуса: алюминий (AL), нержавеющая сталь (AISI316, AISI304), полипропилен (PP), кинар (PVDF)
На рисунке представлен алюминиевый центральный блок. Опционно центральный блок может быть выполнен из пластика, в таком случае схема будет отличаться.
1. Шток мембран, 2. Шайба, 3. Внутренний прижимной диск, 4. Мембрана, 5. Мембрана, 6. Шайба мембранного болта, 6-1. Болт M12x65, 7. Корпусная боковина, 8. Выпускной патрубок, 9. Впускной патрубок, 10. Шарик ø57мм, 11. Седло, 12. Уплотнительное кольцо ø81,3x3,7мм, 14. Пластина центрального корпуса, 15. Винт М5x16 и М8x25, 16. Центральный корпус, 17. Прокладка центрального корпуса, 18. Уплотнительная Y-манжета ø30x22x2мм, 19. Втулка, 20. Втулка штока мембран, 21. Втулка реверсивного штока, 22. Уплотнение щелевой пластины, 23. Щелевая пластина, 24. Винт М5x10, 25. Управляющее кольцо, 26. Уплотнительное кольцо ø25,8x2,1мм, 27. Поводок поршневой, 28. Поршень, 29. Уплотнительная Y-манжета ø30x22x2мм, 30. Поводок штоковый, 31. Шток реверса, 32. Уплотнительное кольцо ø3x2мм, 33. Прокладка, 34. Крышка центрального корпуса, 35. Винт М5х25 и М5х16, 36. Глушитель, 37. Болт М10x80 и М10x45, 38. Болт М10x130 и М10x100, 39. Болт М10x75.
Опция: пластиковый центральный корпус
В стандарте центральный блок данной модели выполнен из алюминия, но может быть заменен на пластиковый центральный блок повышенной прочности для тяжелых промышленных условий.
Центральный корпус из алюминия
Пластиковый центральный блок
Запчасти для технического обслуживания всегда в наличии
Мембраны, шарики и седла
Могут поставляться отдельно, а также вместе в качестве ремкомплекта проточной части.
— мембраны,
— шарики клапана,
— седла.
Комплекты уплотнений и ремонтные комплекты
Имеют различные варианты комплектации для соответствующих целей обслуживания.
— втулки,
— золотники,
— шайбы,
— уплотнения,
— прокладки,
— уплотнительные кольца,
— уплотнительные Y-манжеты.
Комплект главного распределителя воздуха
— винты,
— крышки,
— уплотнительные кольца,
— втулки,
— гайки,
— шпильки,
— золотники,
— шайбы.
Аксессуары для насосов
Устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия.
— патрубок 15-80 мм
— объем камеры от 0,35 л до 12 л
— мембранного и баллонного типа
— пневмодроссели,
— фильтр-регуляторы,
— клапаны плавного пуска,
— блокируемые клапаны,
— шланги, фитинги, манометры.
— подсоединение воздуха G1/8...G3/4
Система предназначена для очистки сжатого воздуха, удаления конденсата и поддержания давления, регулировки расхода воздуха подаваемого в насос.
Контрфланцы и ответные присоединения
Необходимы для подключения насоса к трубопроводу.
— размер ДУ 6...125 мм
Материалы:
— PP,
— PVDF,
— нерж сталь AISI 304, 316,
— чугун,
— алюминий.
