Мембранные насосы GT2-AP25

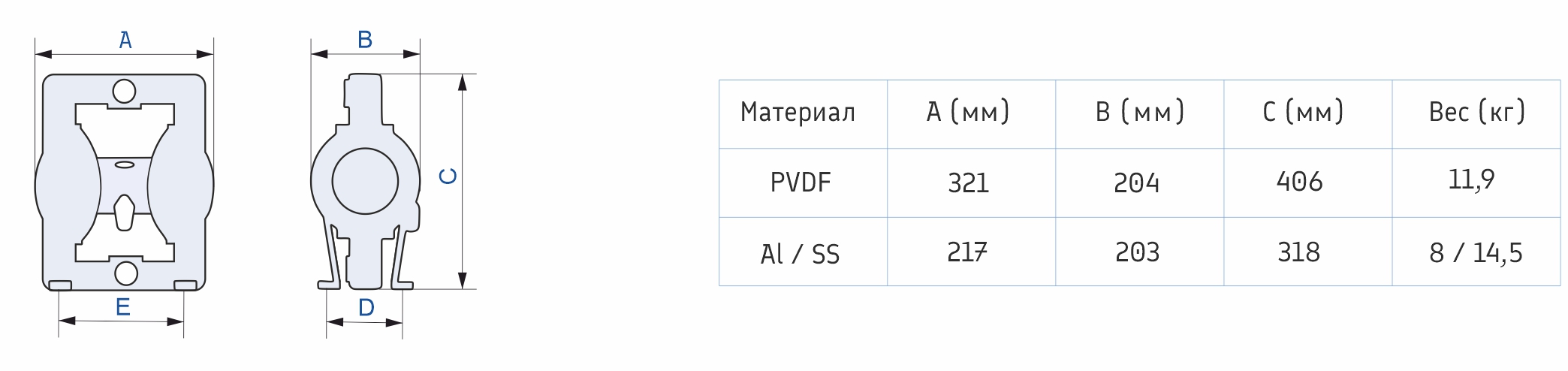

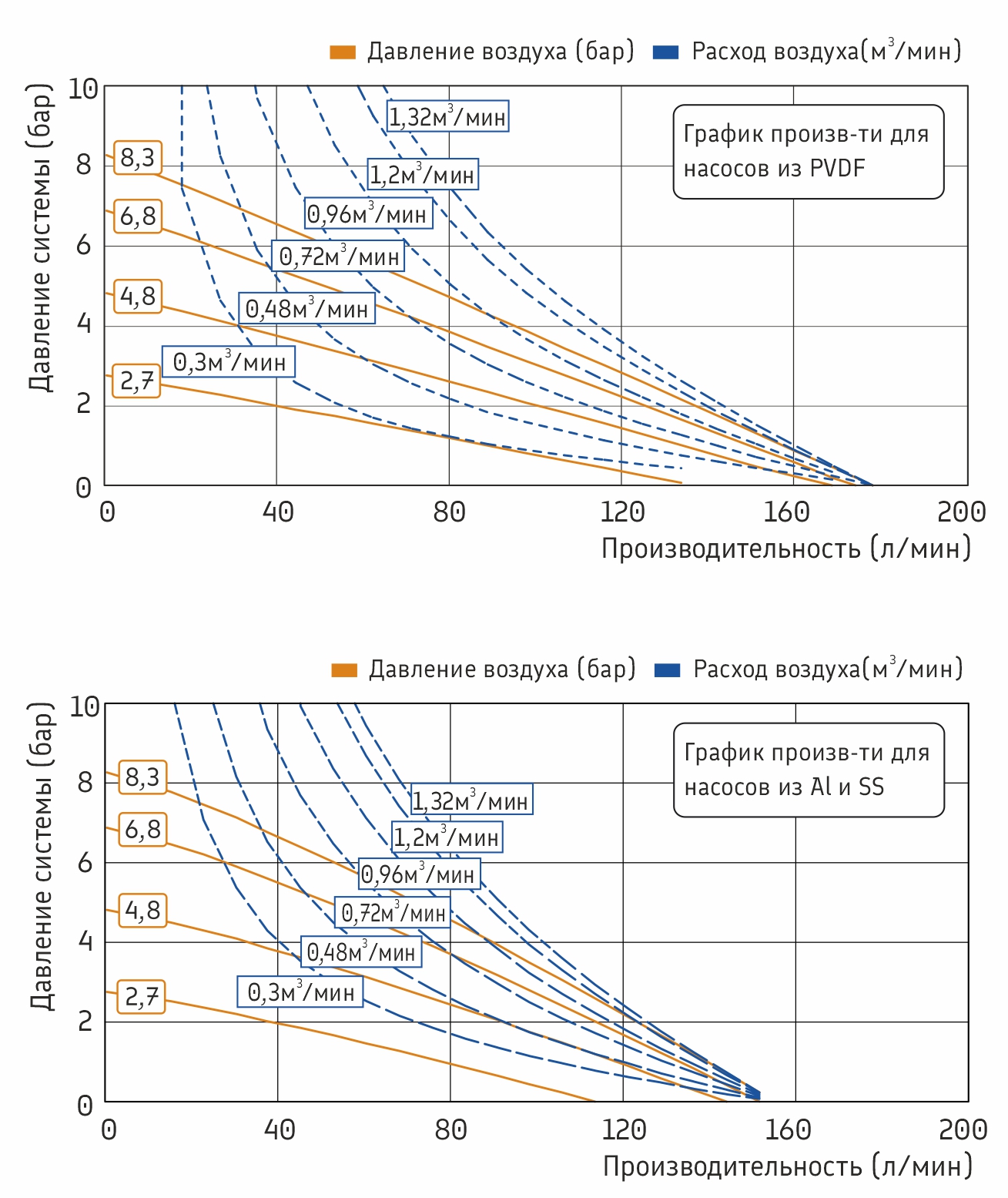

График производительности

Максимальный напор 84 м.в.ст, максимальное давление воздуха 8,4 бар.

Приведен график производительности по воде. Для подбора насоса для вязкой среды следует принимать во внимание снижение производительности по сравнению с показанным на графике, связанное с известной
вязкостью. Кроме того, нужно принимать во внимание такие факторы как: свойства потока, длина и диаметр трубы или шланга на сторонах всасывания и нагнетания, размеры клапана и насоса и т. д.

1 - Корпус

K — кинар PVDF
А — алюминий Al
L — нержавеющая сталь AISI 316

2 - Мембрана

T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
M —  Acetal (POM)

3 - Шарик клапана

T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
G — Geolast
M — Acetal (POM)
R — neoprene
L — AISI316
S — AISI304
J — керамика

4 - Седло

T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
A — алюминий
G — Geolast
M — Acetal (POM)
K — кинар PVDF
L — AISI316
S — AISI304
P — полипропилен PP

Уплотнения и мембраны

Viton (FKM) -40..176°С
Тефлон PTFE -4.4..104.4°С
Santoprene -28.9..104.4°С
Hytrel -28.9..104.4°С
Полиэтилен -17.7..60°С
Neoprene -17.7..100°С
Buna-N -40..121°С
Geolast -60..60°С

Корпуса

Acetal -29..82°С
Полипропилен PP -4.4..79°С
Кинар PVDF 4.4..93.3°С
Алюминий -60..200°С
Нержавеющая сталь -40..200°С

Корпуса: алюминий (AL), нержавеющая сталь (AISI316, AISI304)

1. Шток мембран, 2. Уплотнительное кольцо, ø15,9x1,6мм, 3. Внутренний прижимной диск, 4. Мембрана, 5. Внешний прижимной диск, 7. Шайба, 8. Болт 1/2”-20x1-1”, 9. Корпусная боковина, 10. Уплотнительное кольцо ø19х2,4мм, 13. Впускной патрубок с опорами, 14. Впускной/выпускной патрубок, 15. Выпускной патрубок, 17. Седло, 18. Впускной патрубок, 19. Уплотнительное кольцо ø34,6x2,7мм, 22. Шарик ø25,4мм, 23. Пружина, 24. Шайба 5/16", 26. Болт 5/16"-18x1", 29. Гайка 5/16”-18.

Корпуса: полипропилен (PP), кинар (PVDF)

1. Шток мембран, 2. Уплотнительное кольцо, ø15,9x1,6мм, 3. Внутренний прижимной диск, 4. Опорная мембрана, 5. Мембрана, 6. Мембранный болт, 8. Уплотнительное кольцо ø12,5x2,65мм, 9. Корпусная боковина, 10. Уплотнительное кольцо ø19х2,4мм, 16. Поворотный патрубок, 17. Выпускное колено, 18. Впускное колено, 19. Уплотнительное кольцо ø54,36х3,53мм, 20. Скоба, 21. Шарик ø31,75мм, 22. Седло, 24. Шайба 3/8", 25. Болт 3/8"-16x1-1/2", 26. Болт 3/8”-16x2-1/4”, 28. Шайба 5/16", 29. Гайка 5/16”-18, 33. Уплотнительное кольцо ø34,7х3,68мм, 38. Болт 1/4”-20x1-1/2”, 39. Гайка 1/4”-20, 60. Впускной патрубок с фланцем, 61. Выпускной патрубок с фланцем.
