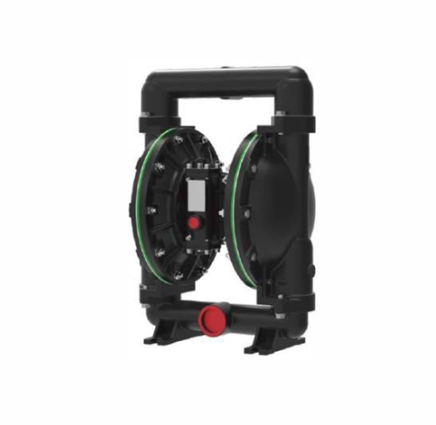

Мембранные насосы GT2-AEL40
альтернативное название GT2-AEL470
Краткое описание
Диафрагменные насосы с пневматическим приводом для вязких жидкостей, химии, тягучих сред с примесями частиц и т.д. Работают всухую, герметичны и взрывобезопасны. Аналог ARO Expert.
— подача: до 416 л/мин
— давление: до 8,3 бар
— размер патрубка: DN40 (1 1/2")
— размер частиц: до 6.4 мм
— самовсасывание: до 5.8 м
— подключение воздуха: 3/8"
Условия поставки
Цена: по запросу
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
быстрая доставка по России
Топовая модель
Одна из самых продаваемых моделей, зарекомендовавшая себя на рынке
Самые выгодные цены среди аналогов
Предлагаем самый выгодный вариант под вашу задачу
Можем предоставить на тест бесплатно
Протестируйте насос на вашем производстве!
Протестируйте насос бесплатно!

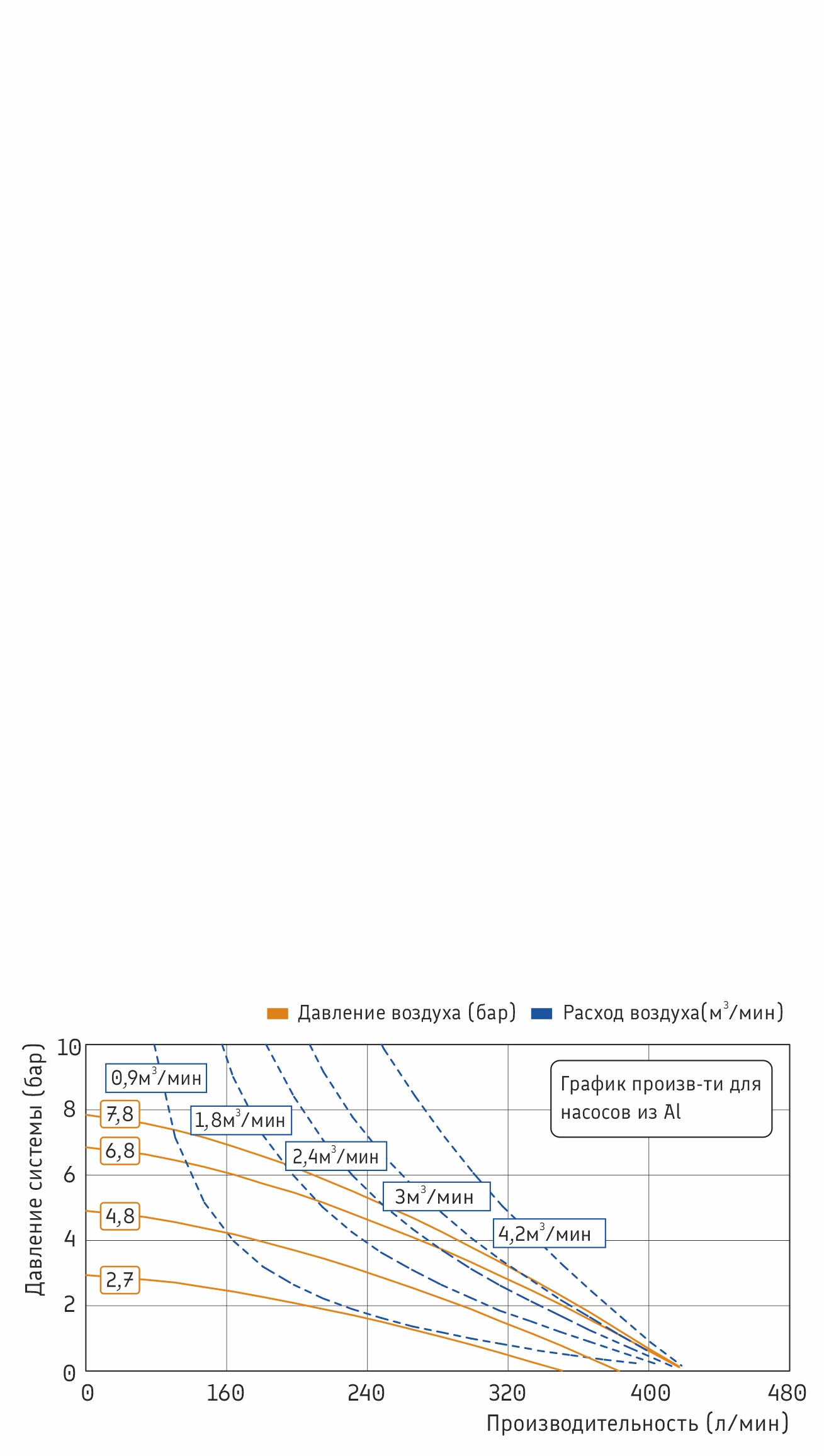

График производительности
Максимальный напор 84 м.в.ст, максимальное давление воздуха 8,4 бар.
Приведен график производительности по воде. Для подбора насоса для вязкой среды следует принимать во внимание снижение производительности по сравнению с показанным на графике, связанное с известной
вязкостью. Кроме того, нужно принимать во внимание такие факторы как: свойства потока, длина и диаметр трубы или шланга на сторонах всасывания и нагнетания, размеры клапана и насоса и т. д.
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
сертификат по ТР ТС 012/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием
Общая информация
Кодировка
1 - Корпус
А — алюминий Al.
2 - Мембрана
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
M — Acetal (POM)
3 - Шарик клапана
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
G — Geolast
M — Acetal (POM)
R — neoprene
L — AISI316
S — AISI304
J — керамика
4 - Седло
T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
A — алюминий
G — Geolast
M — Acetal (POM)
K — кинар PVDF
L — AISI316
S — AISI304
P — полипропилен PP
Температурные диапазоны материалов
Уплотнения и мембраны
Viton (FKM) -40..176°С
Тефлон PTFE -4.4..104.4°С
Santoprene -28.9..104.4°С
Hytrel -28.9..104.4°С
Полиэтилен -17.7..60°С
Neoprene -17.7..100°С
Buna-N -40..121°С
Geolast -60..60°С
Корпуса
Acetal -29..82°С
Полипропилен PP -4.4..79°С
Кинар PVDF 4.4..93.3°С
Алюминий -60..200°С
Нержавеющая сталь -40..200°С
Модельный ряд насосов GT2-AEL40
Корпус: алюминий (Al)
Частые вариации моделей: GT2-AEL40 ANNS, GT2-AEL470 ANNS, GT2-AEL470 ANNA, GT2-AEL470 ANSS, GT2-AEL470 AOLL, GT2-AEL470 AOOA, GT2-AEL470 ATLL, GT2-AEL470 ATSS, GT2-AEL470 ATTA.
Габаритный чертеж*
*Рисунок представлен схематически. Габаритный чертеж по ГОСТ предоставляется по запросу. Обратитесь к нашему менеджеру для получения подробной информации.

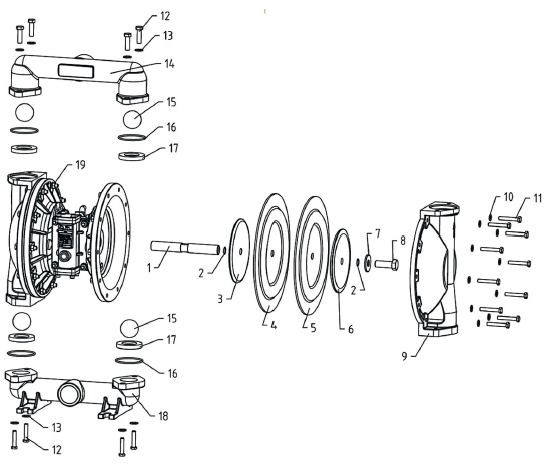

Насос GT2-AEL40 в разобранном виде
1. Шток мембран, 2. Уплотнительное кольцо ø19x1,9мм, 3. Внутренний прижимной диск, 4. Опорная мембрана, 5. Мембрана, 6. Внешний прижимной диск, 7. Шайба 1,5", 8. Болт М16x1,5x45, 9. Корпусная боковина, 10. Гайка М8, 11. Болт М8х50, 12. Болт М10х35, 13. Шайба М10, 14. Выпускной патрубок, 15. Шарик ø44,45мм, 16. Уплотнительное кольцо ø63,09x3,7мм, 17. Седло, 18. Впускной патрубок, 19. Гайка М8.
Запчасти для технического обслуживания всегда в наличии
Мембраны, шарики и седла
Могут поставляться отдельно, а также вместе в качестве ремкомплекта проточной части.
— мембраны,
— шарики клапана,
— седла.
Комплекты уплотнений и ремонтные комплекты
Имеют различные варианты комплектации для соответствующих целей обслуживания.
— втулки,
— золотники,
— шайбы,
— уплотнения,
— прокладки,
— уплотнительные кольца,
— уплотнительные Y-манжеты.
Комплект главного распределителя воздуха
— винты,
— крышки,
— уплотнительные кольца,
— втулки,
— гайки,
— шпильки,
— золотники,
— шайбы.
Аксессуары для насосов
Устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия.
— патрубок 15-80 мм
— объем камеры от 0,35 л до 12 л
— мембранного и баллонного типа
— пневмодроссели,
— фильтр-регуляторы,
— клапаны плавного пуска,
— блокируемые клапаны,
— шланги, фитинги, манометры.
— подсоединение воздуха G1/8...G3/4
Система предназначена для очистки сжатого воздуха, удаления конденсата и поддержания давления, регулировки расхода воздуха подаваемого в насос.
Контрфланцы и ответные присоединения
Необходимы для подключения насоса к трубопроводу.
— размер ДУ 6...125 мм
Материалы:
— PP,
— PVDF,
— нерж сталь AISI 304, 316,
— чугун,
— алюминий.
Другие виды насосов
Аналог ARO EXPERT. Керамические уплотнения. Усиленные мембраны. Низкое давление для запуска.
Небольшие одно- и двухмембранные насосы из алюминия и нержавеющей стали.
Решение для вязких жидкостей до 30 000 при необходимости использования электродвигателя.
