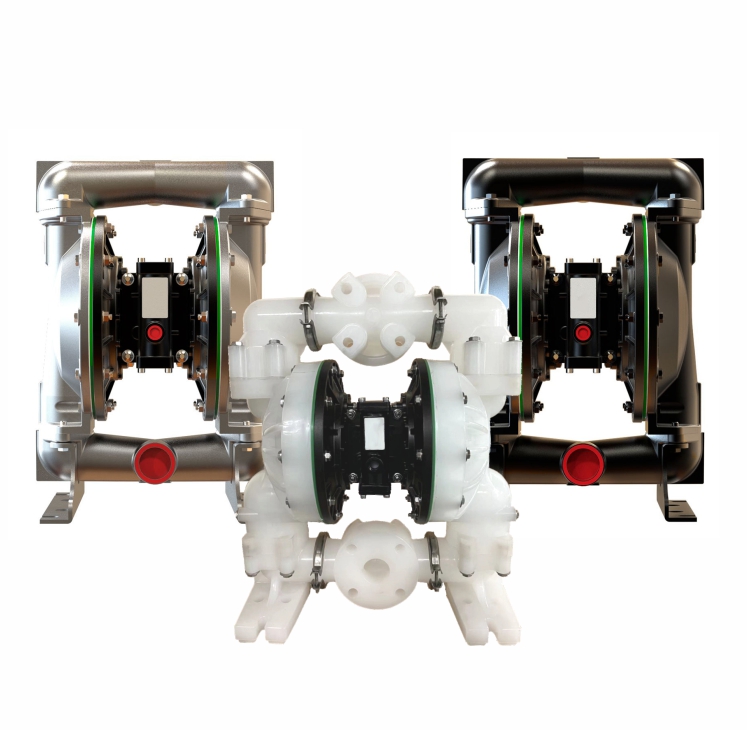

Мембранные насосы GT2-AEN40

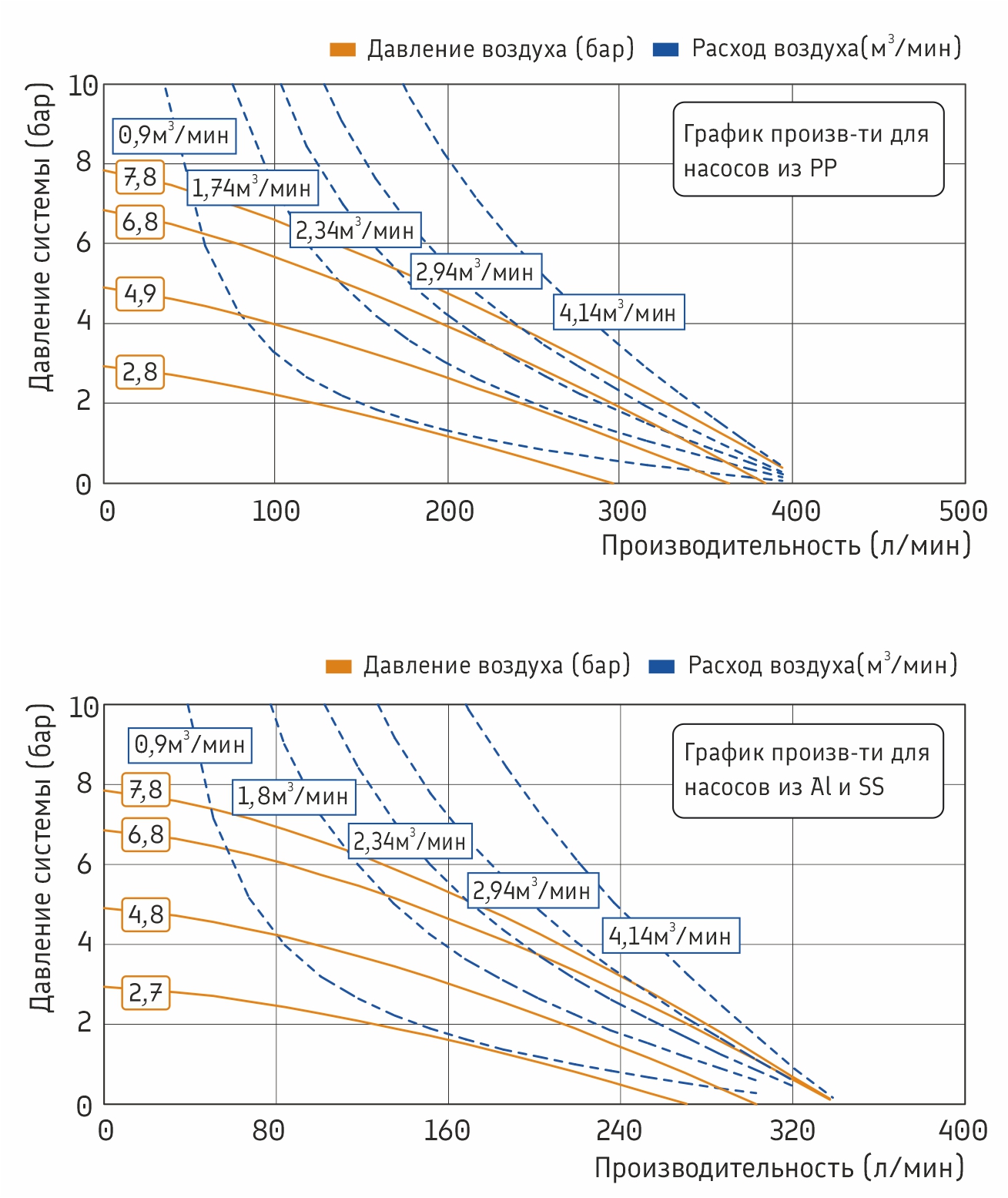

График производительности

Максимальный напор 84 м.в.ст, максимальное давление воздуха 8,4 бар.

Приведен график производительности по воде. Для подбора насоса для вязкой среды следует принимать во внимание снижение производительности по сравнению с показанным на графике, связанное с известной
вязкостью. Кроме того, нужно принимать во внимание такие факторы как: свойства потока, длина и диаметр трубы или шланга на сторонах всасывания и нагнетания, размеры клапана и насоса и т. д.

1 - Корпус

P — полипропилен PP,
А — алюминий Al,
L — нержавеющая сталь AISI 316.

2 - Мембрана

T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
M —  Acetal (POM)

3 - Шарик клапана

T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
G — Geolast
M — Acetal (POM)
R — neoprene
L — AISI316
S — AISI304
J — керамика

4 - Седло

T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
A — алюминий
G — Geolast
M — Acetal (POM)
K — кинар PVDF
L — AISI316
S — AISI304
P — полипропилен PP

Уплотнения и мембраны

Viton (FKM) -40..176°С
Тефлон PTFE -4.4..104.4°С
Santoprene -28.9..104.4°С
Hytrel -28.9..104.4°С
Полиэтилен -17.7..60°С
Neoprene -17.7..100°С
Buna-N -40..121°С
Geolast -60..60°С

Корпуса

Acetal -29..82°С
Полипропилен PP -4.4..79°С
Кинар PVDF 4.4..93.3°С
Алюминий -60..200°С
Нержавеющая сталь -40..200°С

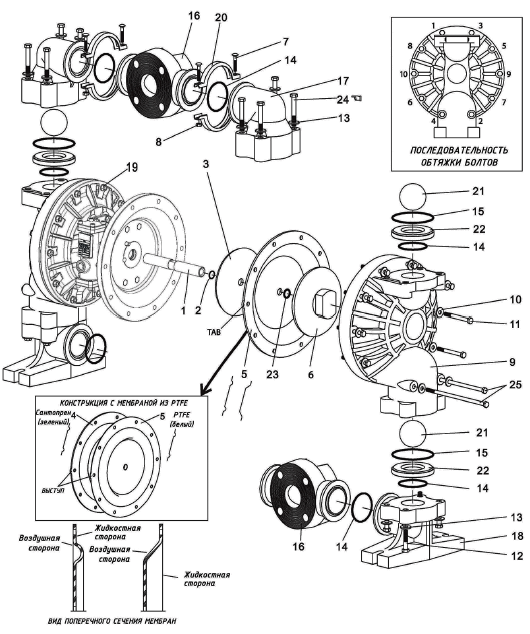

Корпуса: полипропилен (PP), кинар (ХK)

1. Шток мембран, 2. Уплотнительное кольцо, ø19x1,9мм, 3. Внутренний прижимной диск, 4. Опорная мембрана, 5. Мембрана, 6. Мембранный болт, 7. Болт 1/4”-20x1-3/4”, 8. Гайка 1/4”-20, 9. Корпусная боковина, 10. Шайба 5/16", 11. Болт М8х70, 12. Болт 3/8”, 13. Шайба 3/8", 14. Уплотнительное кольцо ø62,2х4,0мм, 15. Уплотнительное кольцо ø91,44х5,33мм, 16. Поворотный патрубок, 17. Выпускное колено, 18. Впускное колено, 19. Гайка М8, 20. Скоба, 21. Шарик ø63,5мм, 22. Седло, 23. Уплотнительное кольцо, 24. Болт М10x70, 25. Болт М8x185.

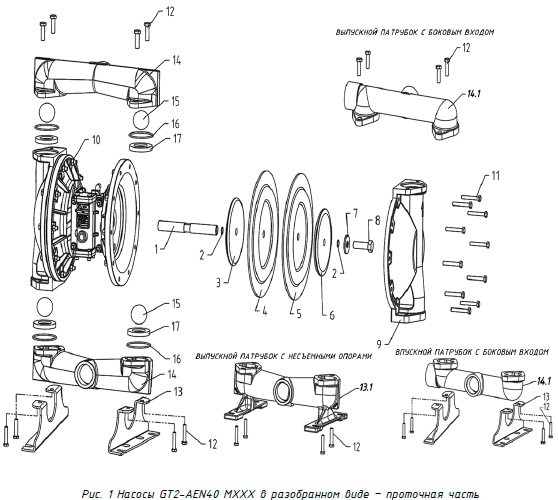

Корпуса: алюминий (Al), нержавеющая сталь (AISI316, AISI304)

1. Шток мембран, 2. Уплотнительное кольцо ø19x1,9мм, 3. Внутренний прижимной диск, 4. Опорная мембрана, 5. Мембрана, 6. Внешний прижимной диск, 7. Шайба 1,5", 8. Болт М16x1,5x45, 9. Корпусная боковина, 10. Гайка М8, 11. Болт М8х45, 12. Болт М10х35, 13. Опора, 13.1. Впускной патрубок с опорами, 14. Впускной/выпускной патрубок, 15. Шарик ø44,45мм? 16. Уплотнительное кольцо ø63,09x3,7мм, 17. Седло.
