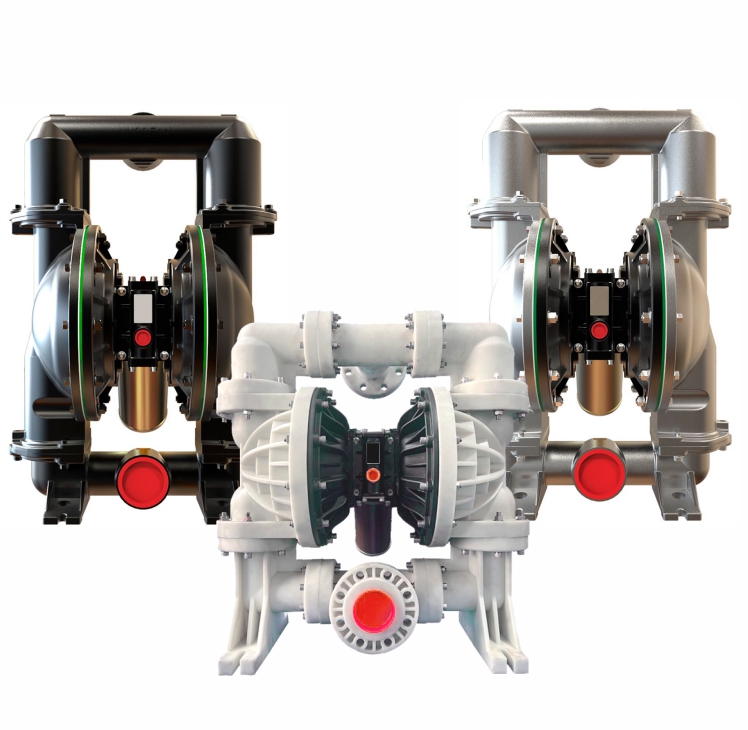

Мембранные насосы GT2-AEN80

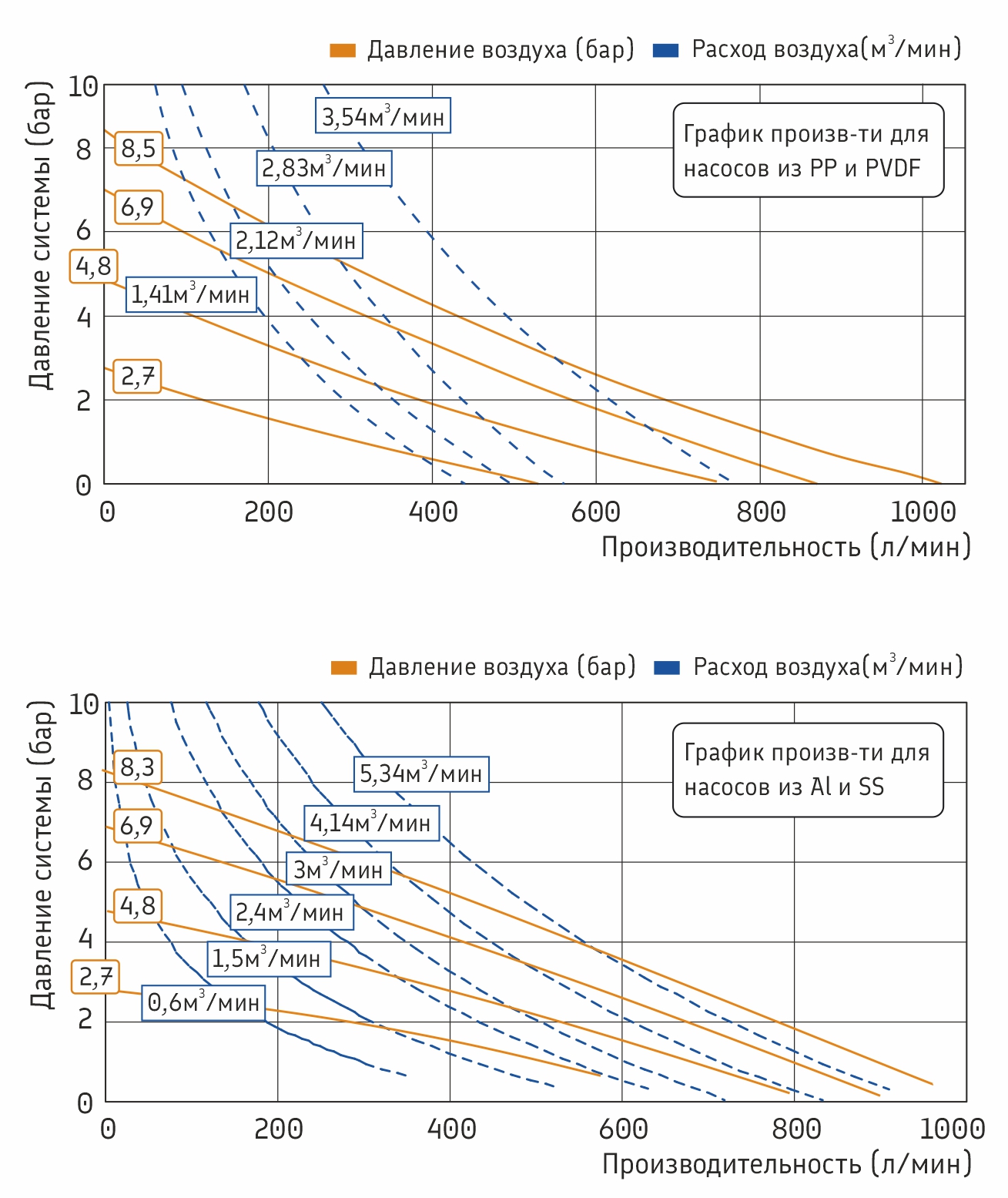

График производительности

Максимальный напор 84 м.в.ст, максимальное давление воздуха 8,4 бар.

Приведен график производительности по воде. Для подбора насоса для вязкой среды следует принимать во внимание снижение производительности по сравнению с показанным на графике, связанное с известной
вязкостью. Кроме того, нужно принимать во внимание такие факторы как: свойства потока, длина и диаметр трубы или шланга на сторонах всасывания и нагнетания, размеры клапана и насоса и т. д.

1 - Корпус

P — полипропилен PP,
А — алюминий Al,
L — нержавеющая сталь AISI 316.

2 - Мембрана

T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
M —  Acetal (POM)

3 - Шарик клапана

T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
U — polyurethane
G — Geolast
M — Acetal (POM)
R — neoprene
L — AISI316
S — AISI304
J — керамика

4 - Седло

T — тефлон PTFE
N — нитрил Buna-N
O — Santoprene
E — EPDM (E.P.R.)
V — Viton (FKM)
H — Hytrel
A — алюминий
G — Geolast
M — Acetal (POM)
K — кинар PVDF
L — AISI316
S — AISI304
P — полипропилен PP

Уплотнения и мембраны

Viton (FKM) -40..176°С
Тефлон PTFE -4.4..104.4°С
Santoprene -28.9..104.4°С
Hytrel -28.9..104.4°С
Полиэтилен -17.7..60°С
Neoprene -17.7..100°С
Buna-N -40..121°С
Geolast -60..60°С

Корпуса

Acetal -29..82°С
Полипропилен PP -4.4..79°С
Кинар PVDF 4.4..93.3°С
Алюминий -60..200°С
Нержавеющая сталь -40..200°С

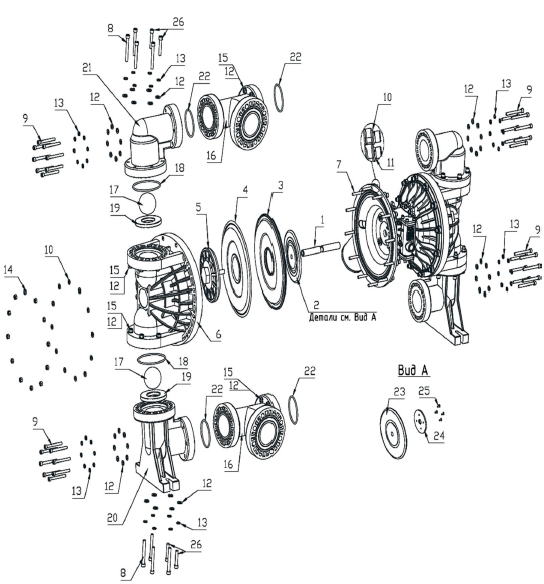

Корпуса: полипропилен (PP), кинар (ХK)

1. Шток мембран, 2. Внутренний прижимной диск, 3. Опорная мембрана, 4. Мембрана, 5. Мембранный болт, 6. Корпусная боковина 7. Болт М10х80, 8. Болт М12х90, 9. Болт М12х90, 10. Шайба 10х24х2, 11. Шайба пружинная 10, 12. Шайба 12, 13. Шайба пружинная 12, 14. Гайка М10, 15. Гайка М12, 16. Поворотный патрубок, 17. Шарик, 18. Уплотнительное кольцо, 19. Седло, 20. Впускное колено, 21. Выпускное колено, 22. Уплотнительное кольцо, 23. Прижимной диск, 24. Шайба, 25. Болт М5x12, 25. Болт М12x70.

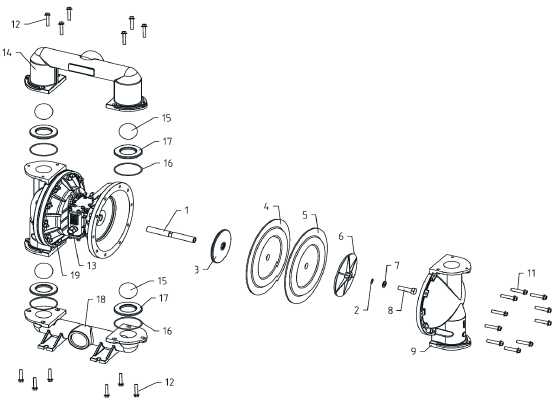

Корпуса: алюминий (Al), нержавеющая сталь (AISI316, AISI304)

1. Шток мембран, 2. Уплотнительное кольцо ø25,4x3,18мм, 3. Внутренний прижимной диск, 4. Опорная мембрана, 5. Мембрана, 6. Внешний прижимной диск, 7. Шайба ø13/16"x2", 8. Болт М20х1,5х70мм, 9. Корпусная боковина, 11. Болт М12х60, 12. Болт М12х45, 13. Ниппель БРС 3/4", 14. Выпускной патрубок, 15. Шарик ø82,55мм, 16. Уплотнительное кольцо ø116,84x5,33мм, 17. Седло, 18. Впускной патрубок, 19. Гайка М12.
