Дозировочный насос GTD2-N
Краткое описание
Дозируют любые химические жидкости: кислоты, щелочи, растворители и др.
Полностью герметичны, работают без протечек.
— подача: до 2000 л/ч,
— давление: до 30 бар,
— точность ±1%,
Режим регулировки: ручной, электрический, удаленный 4-20 мА или при помощи преобразователя частоты.
Условия поставки
Цена: от 111 290 ₽*
модели в наличии
отсрочка платежа
проверка насоса перед отгрузкой
расширенная гарантия до 60 мес.
бесплатная доставка
*Указана цена за минимальный типоразмер
Проверьте качество насоса GEMATECH
Бесплатно пришлем насос на тест
Общая информация
Краткое описание
GTD2-N – серия высокоточных мембранных дозировочных насосов c механическим приводом. Узел регулирования подачи выполнен в виде упорного штока.

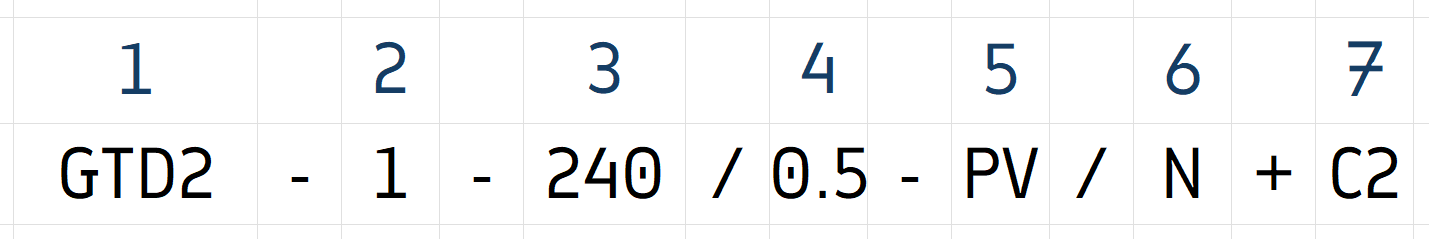

Кодировка
1 - Серия мембранного дозирующего насоса
2 - Количество голов: 1
3 - Расход: 8..2000 л/ч
4 - Давление: 0,3..1,2 МПа
5 - Материал насосной головки:
PV — PVC
K — PVDF
T — PTFE
L — AISI316
6 - Код сборочной линии
7 - Комплектация
Особенности
эксплуатационная документация
по ГОСТ 2.601-2019 и 2.610-2019
декларация по ТР ТС 010/2011
декларация по ТР ТС 020/2011
Инженерная служба подбора насоса
обозначаем цену и срок поставки в течение дня
гарантия исправной работы подобранного насоса
авторский надзор ввода в эксплуатацию
обучение работе с оборудованием

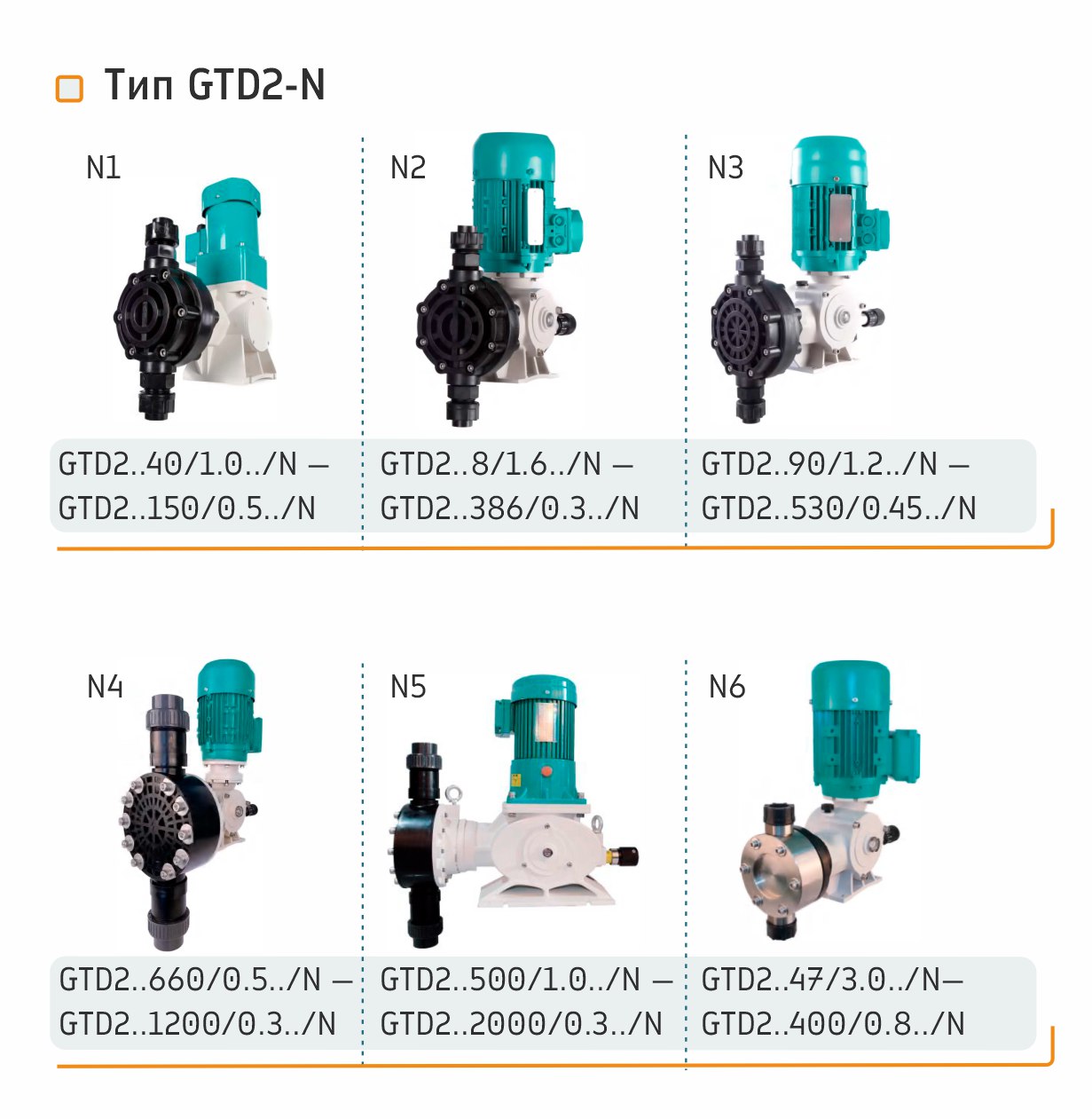

Ассортимент и характеристики

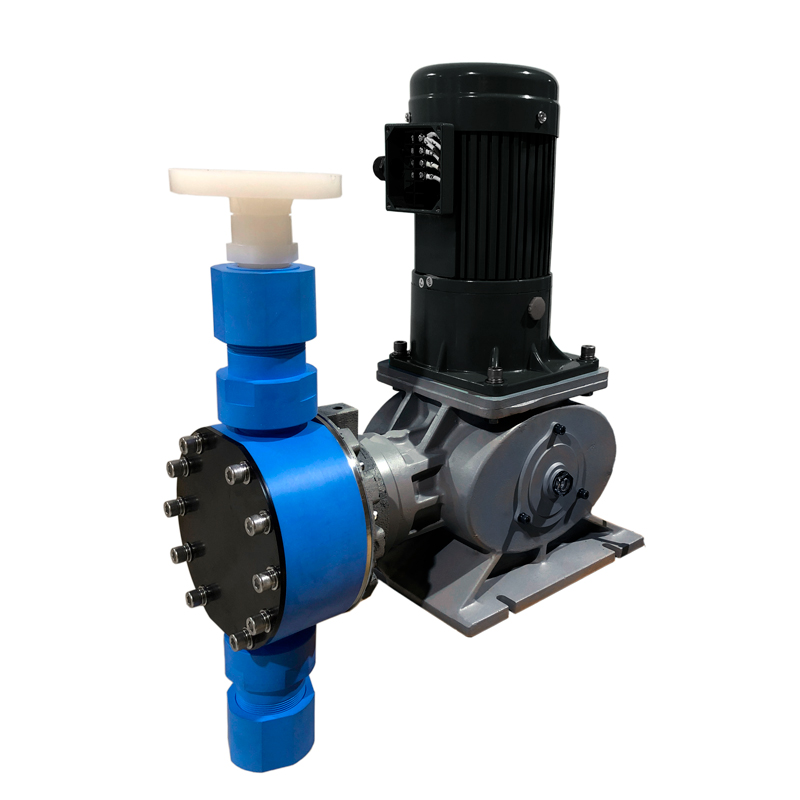

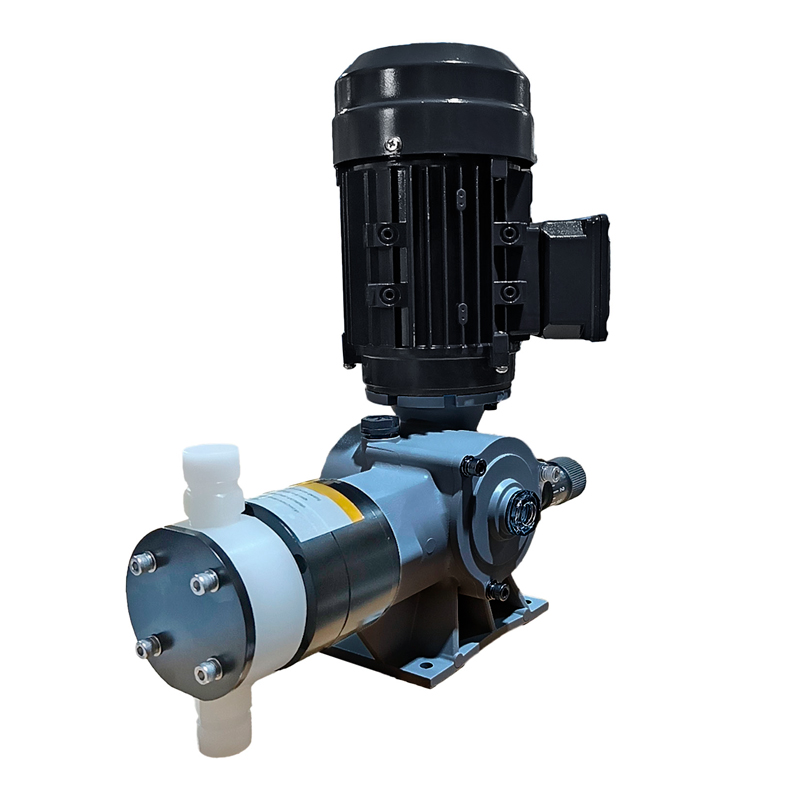

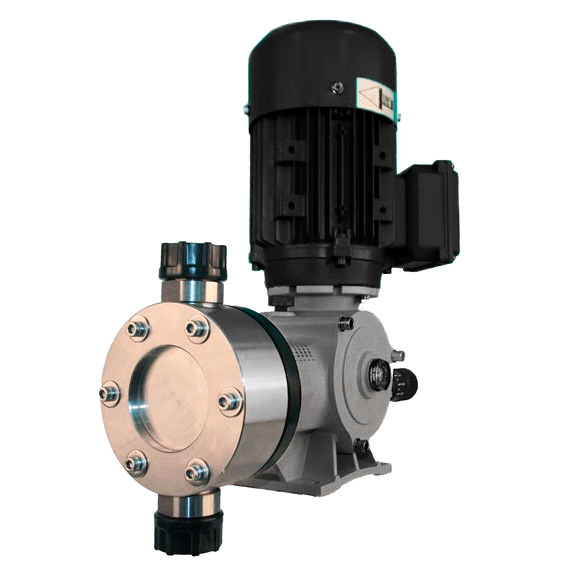

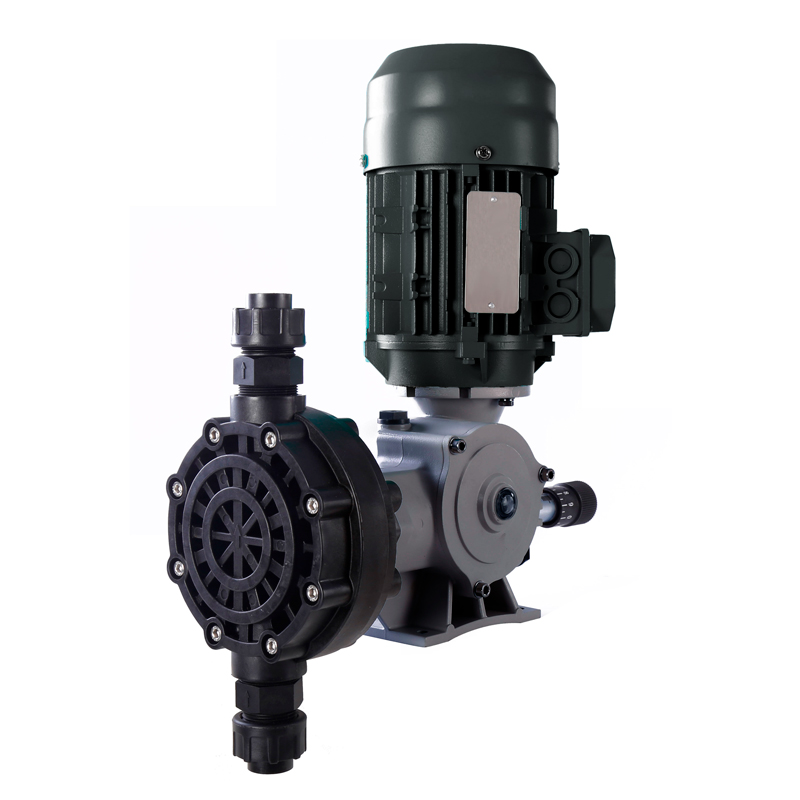

Материальное исполнение
ПВХ
PVDF
PTFE
AISI316
Голова насосов: ПВХ, PVDF, PTFE, AISI316
Корпус клапана: ПВХ, PVDF, PTFE, AISI316
Седела клапана: PTFE, AISI316 (для головы насоса из нерж. стали)
Шарик клапана: керамика, AISI316 (для головы насоса из нерж. стали)
Уплотнительные кольца: FKM
Мембраны: PTFE.
Модель
Подача
Давление
Ходов штока
Мощность
GTD2..40/1..N
40 л/ч
10 бар
87 ед\мин
0.06 кВт
GTD2..60/0,5..N
60 л/ч
5 бар
104 ед\мин
0.06 кВт
GTD2..75/0,5..N
75 л/ч
5 бар
130 ед\мин
0.06 кВт
GTD2..100/0,5..N
100 л/ч
5 бар
104 ед\мин
0.06 кВт
GTD2..130/0,5..N
130 л/ч
5 бар
130 ед\мин
0.06 кВт
GTD2..150/0,3..N
150 л/ч
3 бар
130 ед\мин
0.06 кВт
GTD2..70/1..N
70 л/ч
10 бар
87 ед\мин
0.09 кВт
GTD2..80/0,7..N
80 л/ч
7 бар
130 ед\мин
0.09 кВт
GTD2..105/0,7..N
105 л/ч
7 бар
104 ед\мин
0.09 кВт
GTD2..150/0,5..N
150 л/ч
5 бар
130 ед\мин
0.09 кВт
GTD2..8/1,6..N
8 л/ч
16 бар
118 ед\мин
0.18 кВт
GTD2..12/1,6..N
12 л/ч
16 бар
177 ед\мин
0.18 кВт
GTD2..18/1,6..N
18 л/ч
16 бар
118 ед\мин
0.18 кВт
GTD2..24/1,6..N
24 л/ч
16 бар
177 ед\мин
0.18 кВт
GTD2..33/1..N
33 л/ч
10 бар
118 ед\мин
0.18 кВт
GTD2..68/1..N
68 л/ч
10 бар
118 ед\мин
0.18 кВт
GTD2..120/0,7..N
120 л/ч
7 бар
177 ед\мин
0.18 кВт
GTD2..143/0,6..N
143 л/ч
6 бар
118 ед\мин
0.18 кВт
GTD2..213/0,5..N
213 л/ч
5 бар
177 ед\мин
0.18 кВт
GTD2..258/0,4..N
258 л/ч
4 бар
118 ед\мин
0.18 кВт
GTD2..386/0,3..N
386 л/ч
3 бар
177 ед\мин
0.18 кВт
GTD2..90/1,2..N
90 л/ч
12 бар
177 ед\мин
0.37 кВт
GTD2..120/1,2..N
120 л/ч
12 бар
118 ед\мин
0.37 кВт
GTD2..180/1..N
180 л/ч
10 бар
118 ед\мин
0.37 кВт
GTD2..200/0,8..N
200 л/ч
8 бар
177 ед\мин
0.37 кВт
GTD2..275/0,7..N
275 л/ч
7 бар
118 ед\мин
0.37 кВт
GTD2..355/0,7..N
355 л/ч
7 бар
118 ед\мин
0.37 кВт
GTD2..410/0,6..N
410 л/ч
6 бар
177 ед\мин
0.37 кВт
GTD2..530/0,45..N
530 л/ч
4.5 бар
177 ед\мин
0.37 кВт
GTD2..600/0,5..N
600 л/ч
5 бар
118 ед\мин
0.75 кВт
GTD2..1000/0,4..N
1000 л/ч
4 бар
177 ед\мин
0.75 кВт
GTD2..1200/0,3..N
1200 л/ч
3 бар
177 ед\мин
0.75 кВт
GTD2..500/1..N
500 л/ч
10 бар
200 ед\мин
0.75 кВт
GTD2..700/0,9..N
700 л/ч
9 бар
200 ед\мин
0.75 кВт
GTD2..1000/0,6..N
1000 л/ч
6 бар
200 ед\мин
0.75 кВт
GTD2..1300/0,4..N
1300 л/ч
4 бар
200 ед\мин
0.75 кВт
GTD2..1600/0,3..N
1600 л/ч
3 бар
200 ед\мин
0.75 кВт
GTD2..2000/0,3..N
2000 л/ч
3 бар
200 ед\мин
0.75 кВт
GTD2..47/3..N
47 л/ч
30 бар
118 ед\мин
0.37 кВт
GTD2..70/2..N
70 л/ч
20 бар
177 ед\мин
0.37 кВт
GTD2..115/1,8..N
115 л/ч
18 бар
118 ед\мин
0.55 кВт
GTD2..135/1,6..N
135 л/ч
16 бар
118 ед\мин
0.55 кВт
GTD2..160/1,2..N
160 л/ч
12 бар
118 ед\мин
0.55 кВт
GTD2..330/1..N
330 л/ч
10 бар
118 ед\мин
0.75 кВт
GTD2..400/0,6..N
400 л/ч
6 бар
177 ед\мин
0.75 кВт
Комплектация и опции
Электродвигатель
3ф. 380В - стандартный вариант
А – без двигателя;
А1 – 1ф 220В,
А2 – 3ф 380В VF для работы с частотным преобразователем;
А3 – взрывозащищенный электродвигатель Ех;
А4 – эл.двигатель с тормозом;
Модификации:
АА1 – антиконденсатный подогреватель;
АА2- датчик температуры обмотки;
АА3- датчик температуры подшипников;
АА4…АА6- спец. окраска С3…С5;
АА7- независимый обдув;
Степень защиты – IP55- стандартный вариант;
АА8- IP65;
АА9- IP66;
АА10- IP67;
АА11- IP68.
Регулировка
Ручная регулировка – стандартный вариант;
В1 – без регулировки;
В2- электрический блок;
В3- пневмоблок;
B4 - электрический взрывозащищенный блок

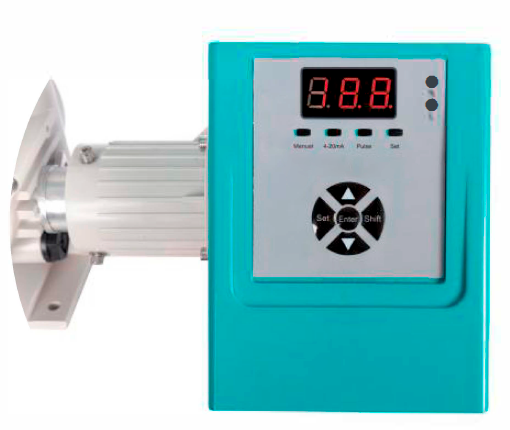

Электронный блок управления с возможностью удаленного приема аналогового сигнала 4-20мА
Присоединения:
С1- резьбовое;
С2- клеевое;
С3- фланцевое;
С5- сварное;
С6- шланговое;
Система контроля состояния мембраны
D1- двойная мембрана;
D5- сигнализация разрыва мембран;
D5-1- манометр;
D5-2- манометр электроконтактный;
D5-21- Exd электроконтактный манометр;
D5-3- датчик (преобразователь) давления;
D5-4- Exd датчик (преобразователь) давления;
D5-5- датчик (преобразователь) давления с экраном;
D5-6- датчик (преобразователь) давления с выносным экраном;
D5-7- сигнальная лампа;
D5-8- блок автоматического отключения электродвигателя (включает в себя датчик и шкаф управления);
D5-9- Exd блок автоматического отключения электродвигателя (включает в себя датчик и шкаф управления);
Тип клапана
Е1 – клапан с одним шариком;
Е2- клапан с двумя шариками;
Е5- подпружиненный клапан;
Модификации
ЕЕ1- уплотнительные кольца и прокладки PTFE;
ЕЕ2- уплотнительные кольца и прокладки из меди

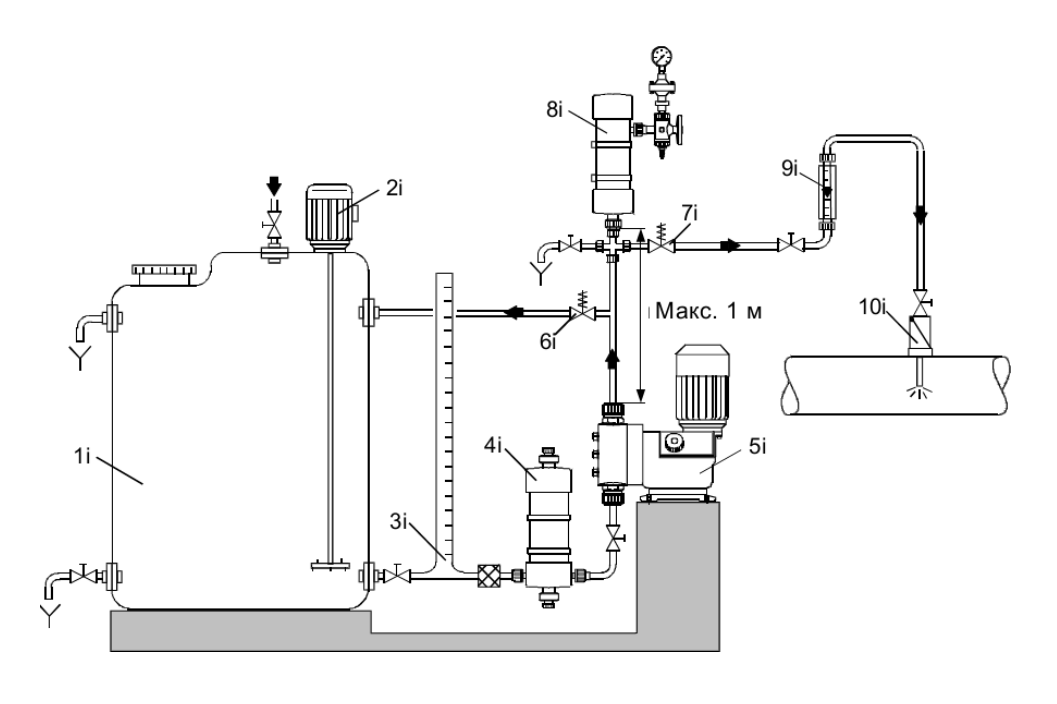

Рекомендуемая схема установки насоса
Стандартная
Со смесителем
1i – расходный бак; 2i – электромешалка; 3i – калибровочный стакан; 4i – демпфер пульсаций на всасывающей линии; 5i – дозировочный насосный агрегат; 6i – клапан предохранительный; 7i – клапан противодавления; 8i – демпфер пульсаций на нагнетании; 9i – поплавковый расходомер; 10i – инжекционный клапан
Рекомендации:
В дозировочных системах со всасывающей линией длиннее 1 метра, в зависимости от производительности дозирования, может потребоваться демпфер пульсаций соответствующего размера непосредственно перед всасывающим клапаном насоса
В нагнетательной линии для защиты трубопровода используйте демпфер пульсаций для жестких труб длиной более 3 метров и гибких трубопроводов длиной более 5 метров.
Для негазовыделяющей среды, близкой по вязкости к воде, монтировать насос можно прямо на резервуаре (соблюдая допустимую высоту всасывания).
Предпочтительнее затопленная всасывающая линия. Для дозируемых жидкостей, склонных к осадкообразованию, установите всасывающую линию с фильтром так, чтобы всасывающий клапан оставался на несколько миллиметров выше уровня осадка.
Для газвыделяющих и вязких сред всасывающая трубка заливается жидкостью перед началом работы.
Для защиты дозирующего насоса и нагнетательной линии от повышения избыточного давления, установите предохранительный клапан в нагнетательную линию,
С открытым сливом дозируемого вещества или противодавлением ниже 1 бар установите клапан поддержания давления непосредственно перед выходом или точкой впрыска. Между противодавлением в точке подачи и давлением дозируемой среды на всасывающем клапане насоса должен быть обеспечен перепад давления не менее 1 бар. Если это не может быть обеспечено, установите клапан поддержания давления в нагнетательную линию.
Чтобы избежать сифонного эффекта, установите клапан поддержания давления в нагнетательную линию и, в случае необходимости, электромагнитный клапан во всасывающую лини.
Устройство, позволяющее сглаживать пульсации, возникающие при работе насосов объёмного действия.
— объем до 4 л
— материалы: ПВХ, PVDF, AISI 316L
— соединение от 1/2" до 2"
